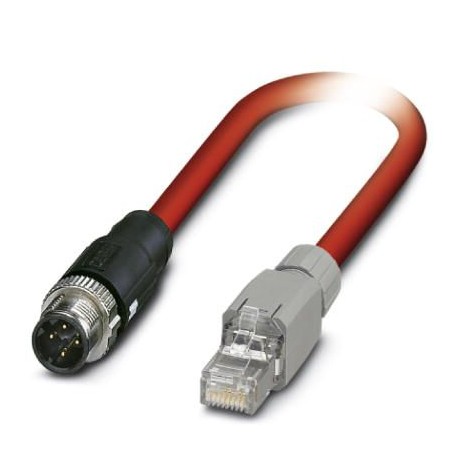

VS-MSDS-IP20-93K-LI/2,0 1419168 PHOENIX CONTACT Câble préconfectionné pour bus
VS-MSDS-IP20-93K-LI/2,0
1419168
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble préconfectionné pour bus

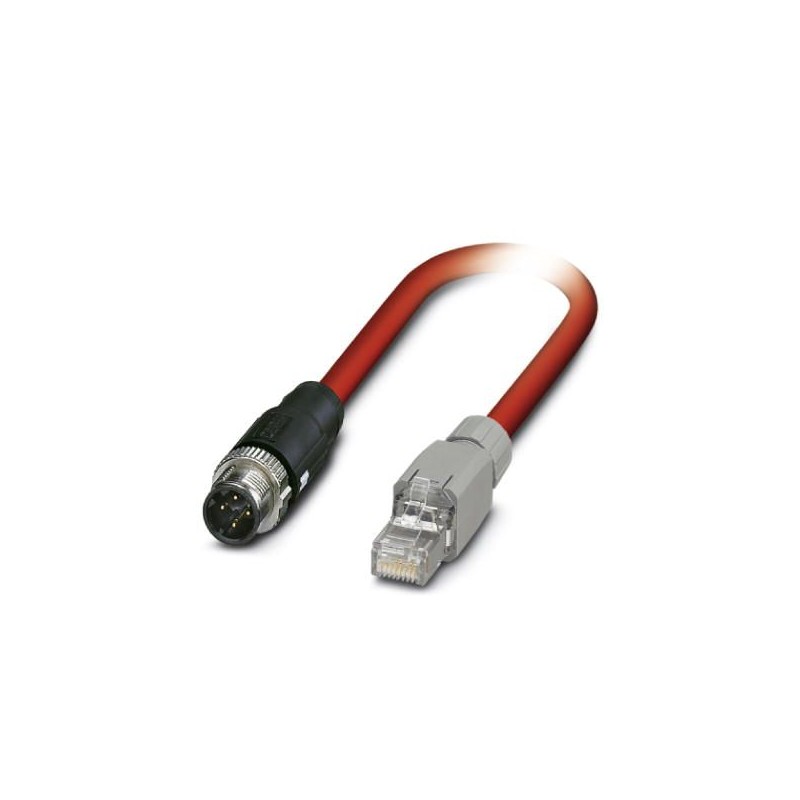

Câble système de bus, Sercos CAT5 (100 MBit/s), 4 pôles, connecteur droit M12, encodage : D SPEEDCON / IP67, vers connecteur droit RJ45 / IP20, longueur du câble : 2 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1419168 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 317 (PC-2011) |
| GTIN | 4046356541138 |
| Poids par pièce (hors emballage) | 0,173 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Indice de protection | IP65 (Connecteurs M12) |
|---|---|
| IP20 (Connecteur RJ45) | |
| Température ambiante (fonctionnement) | -10 °C ... 60 °C (câble, pose fixe) |
| -5 °C ... 50 °C (câble, pose souple) |
Caractéristiques générales
| Tension de référence | 48 V AC |
|---|---|
| 60 V DC | |
| Nombre de pôles | 4 |
| Type de signal/catégorie | Sercos CAT5 (CEI 11801), 100 Mbit/s |
| Autre description succincte d'article | Câble Sercos III |
Valeurs caractéristiques tête 1
| Type tête | Connecteur droite M12 SPEEDCONNEC |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 |
| Coloris | noir |
Valeurs caractéristiques tête 2
| Type tête | Connecteur droite RJ45 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 |
| Coloris | gris |
Câble
| Type de câble | Sercos III |
|---|---|
| Type de câble (symbole) | 93K |
| Style UL AWM | 21694 (60 °C / 600 V) |
| Type de signal/catégorie | Sercos CAT5 (CEI 11801), 100 Mbit/s |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | env. 1,55 mm |
| Coloris des fils | blanc, jaune, bleu, orange |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | Quarte en étoile |
| Blindage | Tresse en fils de cuivre étamé |
| Gaine extérieure, coloris | rouge signalisation RAL 3020 |
| Épaisseur gaine extérieure | env. 0,9 mm |
| Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 3 x D |
| Rayon de courbure minimum, position flexible | 7 x D |
| Poids du câble | 68 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau gaine intérieure | PVC |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 0,5 GΩ*km |
| Résistance du conducteur | ≤ 120 Ω/km |
| Impédance d'onde | 100 Ω ±15 Ω (pour 100 MHz) |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 20,00 mΩ/m (à 10 Hz) |
| Tension nominale câble | 600 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
| Résistance à l'huile | particulièrement résistant à l'huile |
| Résistance spéciale | résistant aux UV selon UL 1581, section 1200 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 2 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
