PHOENIX_CONTACTCâbles, capteurs et actionneursVS-OE-OE-93A-100,0 1416392 PHOENIX CONTACT Câble de réseau

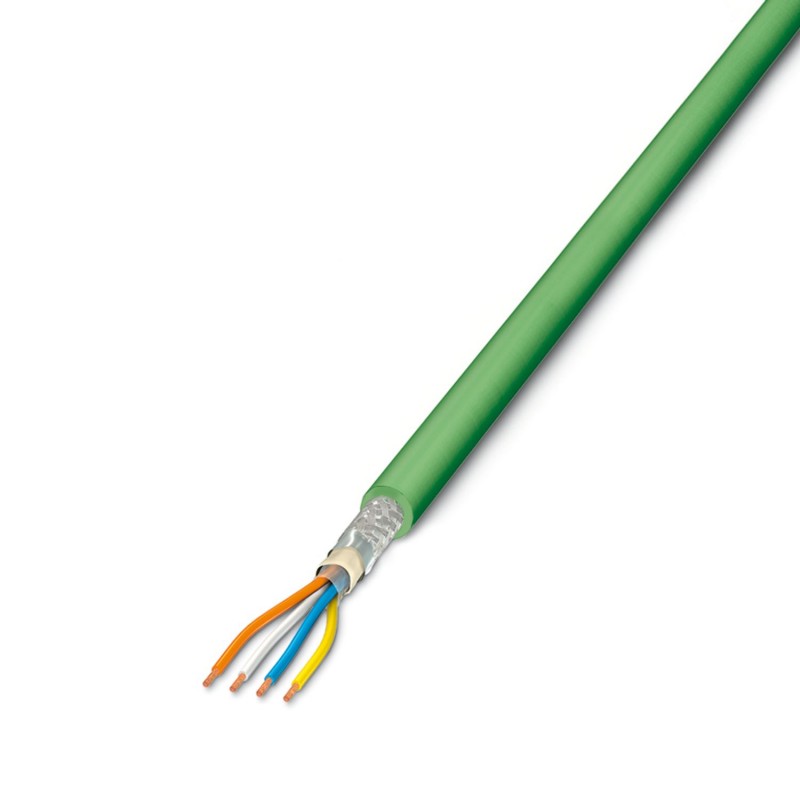

PHOENIX_CONTACT VS-OE-OE-93A-100,0 1416392 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VS-OE-OE-93A-100,0 1416392 PHOENIX CONTACT Câble de réseau

Référence: VS-OE-OE-93A-100,0

Code: 1416392

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Câble de réseau
Câble réseau, PROFINET CAT5 (100 MBit/s), 4 pôles, blindé, extrémité de câble libre, à extrémité de câble libre, longueur du câble : 100 m
Câble de données, PROFINET CAT5 (100 Mbps), 4 positions, PVC, vert-jaune RAL 6018, blindé, extrémité de câble libre, sur l’extrémité de câble libre, longueur du câble : 100 m

Catégories:

  • Câbles > Câble pour télécommunications
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 329,66 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1416392
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 396 (C-2-2017)
GTIN4046356474313
Poids par pièce (hors emballage)6,193 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Cotes

Longueur du câble100 m

Caractéristiques générales

RemarqueCe produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, chapitre 9.1.1 Balanced Cables (Type A, B, C)
Nombre de pôles4
Type de signal/catégoriePROFINET CAT5 (CEI 11801), 100 Mbit/s

Câble

Type de câblePROFINET
Type de câble (symbole)93A
Style UL AWM2464 (80 °C / 300 V)
Type de signal/catégoriePROFINET CAT5 (CEI 11801), 100 Mbit/s
Structure de câble1x4xAWG22/1; SF/TQ
Section du conducteur4x 0,34 mm²
AWG ligne de signaux22
Structure du conducteur ligne de signal1x 0,65 mm
Diamètre du fil avec isolant1,5 mm ±0,05 mm
Coloris des filsblanc, jaune, bleu, orange
Câblage totalQuarte en étoile
BlindageSF/TQ
Revêtement optique de blindage90 %
Gaine extérieure, colorisjaune-vert RAL 6018
Diamètre extérieur du câble D6,5 mm ±0,2 mm
Gaine extérieure, matériauPVC
Matériau Isolant du filPE
Matériau conducteurFil Cu étamé
Résistance du conducteur≤ 57,1 Ω/km
Impédance d'onde100 Ω ±15 Ω (pour 1 ... 100 MHz)
Vitesse du signal0,68 c
Durée du parcours du signal5,3 ns/m
Résistance de liaison< 10,00 mΩ/m (pour 10 MHz)
Tension nominale câble300 V
Tension d'essai fil/fil2500 V DC
Tension d'essai fil/blindage2500 V DC
Résistance à la propagation des flammesselon VW-1
Résistance à l'huileselon CEI 60811-2-1
Température ambiante (fonctionnement)-25 °C ... 80 °C
Température ambiante (montage)-5 °C ... 50 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1416392 Câbles (EC003249)

Nom de la caractéristiqueSurface du conducteur (EF010804)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du conducteur (EF001621)
Valeur de la caractéristique1.5 mm
Nom de la caractéristiqueSection nominale du conducteur (EF000060)
Valeur de la caractéristique0.34 mm²
Nom de la caractéristiqueClasse du conducteur (EF001632)
Valeur de la caractéristiqueKl.1 = monofilaire
Nom de la caractéristiqueNombre de conducteurs (EF001792)
Valeur de la caractéristique4
Nom de la caractéristiqueIsolation des fils (EF000061)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification d'isolation des fils (EF011805)
Valeur de la caractéristiquePE
Nom de la caractéristiqueMarquage du conducteur (EF000067)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueBlindage sur élément de câblage (EF001623)
Valeur de la caractéristiqueFeuille + tresse
Nom de la caractéristiqueCâble étanche à l'eau longitudinal (EF011011)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCâble étanche à l'eau transversal (EF011012)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueConvient pour une installation souterraine (EF003689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGaine de protection (EF001691)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau de la gaine (EF001625)
Valeur de la caractéristiquePVC
Nom de la caractéristiqueSpécification du matériau de gaine (EF011806)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur de la gaine (EF001618)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueÀ faible dégagement de fumée selon IEC 61034-2 (EF003799)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'huile selon IEC 60811-404 (EF009770)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDiamètre externe approx. (EF003921)
Valeur de la caractéristique6.5 mm
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueCatégorie (EF001619)
Valeur de la caractéristiqueAutre
