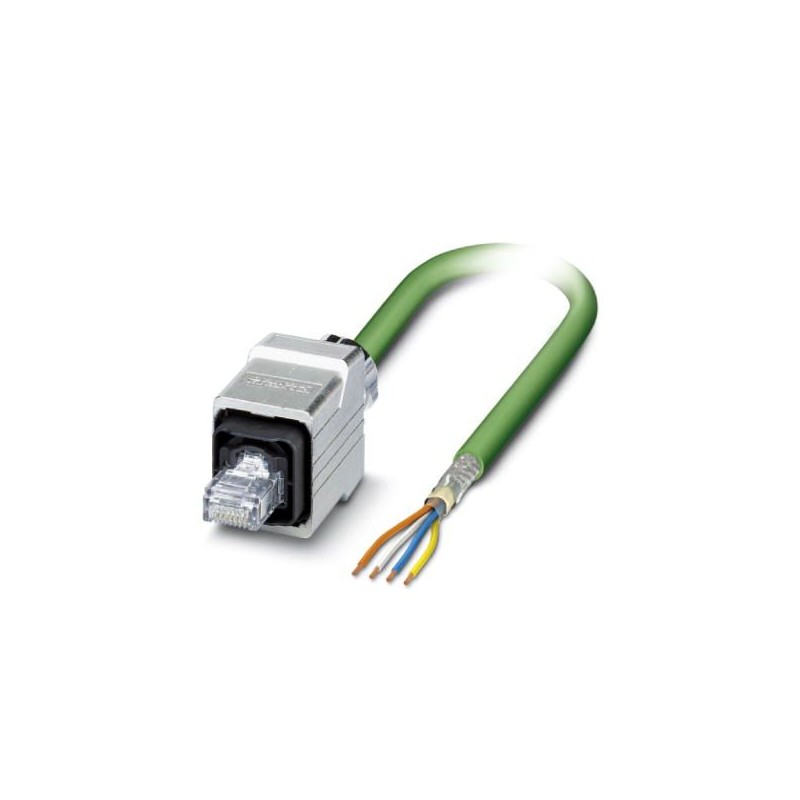

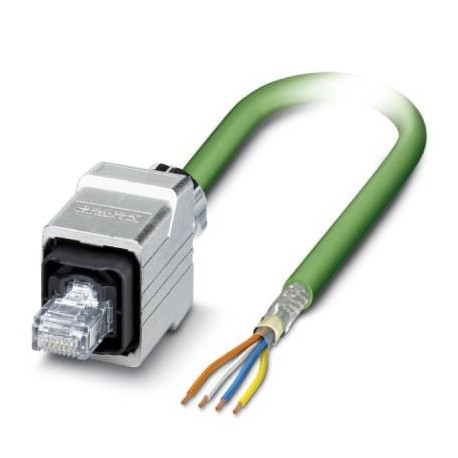

VS-OE-PPC/ME-93C-LI/5,0 1416216 PHOENIX CONTACT Câble de réseau
VS-OE-PPC/ME-93C-LI/5,0
1416216
PHOENIX_CONTACT
Câble de réseau
Installation de réseaux de communication > Câble de brassage cuivre
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1416216 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 308 (PC-2011) |
| GTIN | 4046356474764 |
| Poids par pièce (hors emballage) | 0,332 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | PL (Pologne) |
Caractéristiques générales
| Nombre de pôles | 4 |
|---|---|
| Normes / Spécifications | CEI PAS 61076-3-117 |
| Catégorie de surtension | I |
| Degré de pollution | 2 |
| Autre description succincte d'article | Câble PROFINET |
| Mode de verrouillage | Push-Pull |
Normes et spécifications
| Normes/Prescriptions | CEI PAS 61076-3-117 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
Câble
| Repérage d'article | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Repérage de câble du fournisseur de câble) |
|---|---|
| Type de câble | Chaîne porte-câbles PROFINET CAT5 |
| Type de câble (symbole) | 93C |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT®CAT5 (CEI 11801), 100 Mbit/s | |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | 1,5 mm |
| Coloris des fils | blanc, jaune, bleu, orange |
| Câblage total | Quarte en étoile |
| Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | vert RAL 6018 |
| Épaisseur gaine extérieure | env. 0,9 mm |
| Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Nombre de cycles de flexion | 3000000 |
| Rayon de courbure | 100 mm |
| Course | 10 m |
| Vitesse de déplacement | 4 m/s |
| Accélération | 4 m/s² |
| Contraintes de torsion | ± 30 °/m |
| Résistance à la traction GRP | ≤ 150 N |
| Poids du câble | 61 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau gaine intérieure | FRNC |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance d'onde | 100 Ω ±15 Ω (pour 1 ... 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
| 76 dB (pour 4 MHz) | |
| 70 dB (pour 10 MHz) | |
| 65 dB (pour 16 MHz) | |
| 63 dB (pour 20 MHz) | |
| 60 dB (pour 31,25 MHz) | |
| 55 dB (pour 62,5 MHz) | |
| 50 dB (pour 100 MHz) | |
| Atténuation | 2,1 dB (pour 1 MHz) |
| 4 dB (pour 4 MHz) | |
| 6,3 dB (pour 10 MHz) | |
| 8 dB (pour 16 MHz) | |
| 9 dB (pour 20 MHz) | |
| 11,4 dB (pour 31,25 MHz) | |
| 16,5 dB (pour 62,5 MHz) | |
| 21,3 dB (pour 100 MHz) | |
| Vitesse du signal | 0,66 c |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | 600 V (Cote UL) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Propriétés particulières | Caractéristiques électriques selon EN 50288-2-2 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | oui |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant aux UV |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
