PHOENIX_CONTACTConnexion des appareils décentralisésVS-OE-IP20-93R-LI/2,0 1416236 PHOENIX CONTACT Câble de réseau

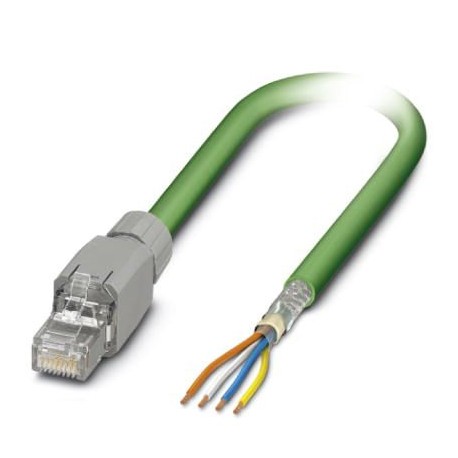

PHOENIX_CONTACT VS-OE-IP20-93R-LI/2,0 1416236 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VS-OE-IP20-93R-LI/2,0 1416236 PHOENIX CONTACT Câble de réseau

Référence: VS-OE-IP20-93R-LI/2,0

Code: 1416236

Fabricant: PHOENIX_CONTACT

Description:

Câble de réseau
Câble PROFINET prêt à l’emploi, CAT 5e, blindé, quadruple étoile, flexible AWG 22 (19 fils), RAL 6018 (jaune-vert), extrémité de câble libre dans le connecteur RJ45/IP20, Ligne, longueur : 2 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1416236
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 310 (PC-2011)
GTIN4046356472463
Poids par pièce (hors emballage)0,143 KGM
Numéro du tarif douanier85444210
Pays d'originePL (Pologne)

Conditions d'environnement

Indice de protectionIP20

Câble

Type de câbleRobots PROFINET CAT5
Type de câble (symbole)93R
Style UL AWM20233 (80 °C / 300 V)
Type de signal/catégoriePROFINET CAT5 (CEI 11801), 100 Mbit/s
EtherCAT®CAT5 (CEI 11801), 100 Mbit/s
Structure de câble1x4xAWG22/19; S/TQ
Section du conducteur4x 0,34 mm²
AWG ligne de signaux22
Structure du conducteur ligne de signal19x 0,15 mm
Diamètre du fil avec isolant1,5 mm
Coloris des filsblanc, jaune, bleu, orange
Câblage totalQuarte en étoile
BlindageTresse en fils de cuivre étamé
Revêtement optique de blindage85 %
Gaine extérieure, colorisvert RAL 6018
Épaisseur gaine extérieureenv. 1 mm
Diamètre extérieur du câble D6,5 mm ±0,2 mm
Rayon de courbure minimum, position fixe5 x D
Contraintes de torsion± 180 °/m (1 000 000 cycles de torsion)
Poids du câble55 kg/km
Gaine extérieure, matériauPUR
Matériau Isolant du filPE moussé
Matériau conducteurCordon Cu étamé
Résistance d'isolement≥ 500 MΩ*km
Résistance de boucle≤ 120,00 Ω/km
Impédance d'onde100 Ω ±5 Ω (pour 100 MHz)
Atténuation2,9 dB (pour 1 MHz)
5 dB (pour 4 MHz)
8,1 dB (pour 10 MHz)
10,4 dB (pour 16 MHz)
11,9 dB (pour 20 MHz)
15,5 dB (pour 31,25 MHz)
26,5 dB (pour 62,5 MHz)
41 dB (pour 100 MHz)
Durée du parcours du signal4,8 ns/m
Tension nominale câble300 V
Tension d'essai fil/fil2000 V (50 Hz, 1 min)
Tension d'essai fil/blindage2000 V (50 Hz, 1 min)
Résistance à la propagation des flammesselon CEI 60332-1-2
Absence d'halogèned'après IEC 60754-1
Résistance à l'huileselon DIN EN 60811-2-1
Résistance spécialerésistant aux UV selon UL 1581, section 1200
Température ambiante (fonctionnement)-40 °C ... 80 °C
-40 °C ... 80 °C
Température ambiante (montage)-20 °C ... 60 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1416236 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de contact à fiche, côté boîtier (EF008386)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique2 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueAutre
