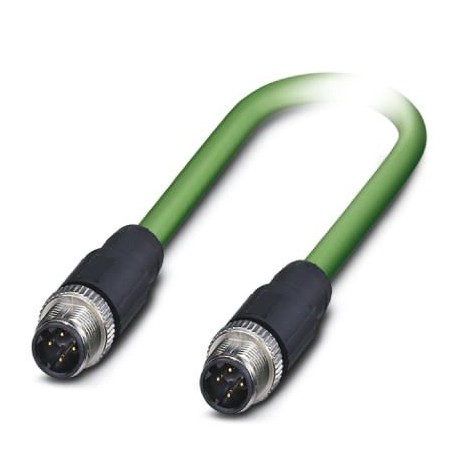

VS-M12MS-M12MS-93R-LI/2,0 1416254 PHOENIX CONTACT Câble de réseau
Référence: VS-M12MS-M12MS-93R-LI/2,0
Code: 1416254
Fabricant: PHOENIX_CONTACT
Description:
Câble de réseau
Câble réseau, PROFINET CAT5 (100 MBit/s), 4 pôles, connecteur droit M12, codage : D / IP67, vers connecteur droit M12, codage : D / IP67, longueur du câble : 2 m
Catégories:
- Détecteurs > Câble confectionné pour détecteur / actionneur
- PHOENIX_CONTACT > Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Données commerciales
| Code de commande | 1416254 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 311 (PC-2011) |
| GTIN | 4046356473422 |
| Poids par pièce (hors emballage) | 0,155 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | PL (Pologne) |
Caractéristiques générales
| Tension de référence | 48 V AC |
|---|---|
| 60 V DC | |
| Nombre de pôles | 4 |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
Valeurs caractéristiques tête 1
| Type tête | Connecteur droite M12 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 |
| Coloris | noir |
Valeurs caractéristiques tête 2
| Type tête | Connecteur droite M12 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 |
| Coloris | noir |
Câble
| Type de câble | Robots PROFINET CAT5 |
|---|---|
| Type de câble (symbole) | 93R |
| Style UL AWM | 20233 (80 °C / 300 V) |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT®CAT5 (CEI 11801), 100 Mbit/s | |
| Structure de câble | 1x4xAWG22/19; S/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| Diamètre du fil avec isolant | 1,5 mm |
| Coloris des fils | blanc, jaune, bleu, orange |
| Câblage total | Quarte en étoile |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | vert RAL 6018 |
| Épaisseur gaine extérieure | env. 1 mm |
| Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Contraintes de torsion | ± 180 °/m (1 000 000 cycles de torsion) |
| Poids du câble | 55 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Atténuation | 2,9 dB (pour 1 MHz) |
| 5 dB (pour 4 MHz) | |
| 8,1 dB (pour 10 MHz) | |
| 10,4 dB (pour 16 MHz) | |
| 11,9 dB (pour 20 MHz) | |
| 15,5 dB (pour 31,25 MHz) | |
| 26,5 dB (pour 62,5 MHz) | |
| 41 dB (pour 100 MHz) | |
| Durée du parcours du signal | 4,8 ns/m |
| Tension nominale câble | 300 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant aux UV selon UL 1581, section 1200 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027060308
ETIM for 1416254 Détecteurs (EC001855)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté boîtier (EF008386)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique2 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
