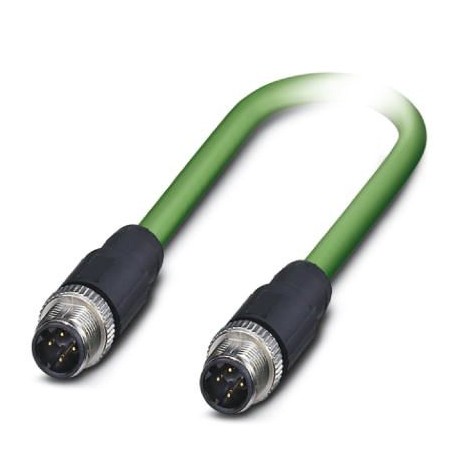

VS-M12MS-M12MS-93B-LI/2,0 1416146 PHOENIX CONTACT Câble de réseau
VS-M12MS-M12MS-93B-LI/2,0
1416146
PHOENIX_CONTACT
10
Câble de réseau
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1416146 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 307 (PC-2011) |
| GTIN | 4046356474191 |
| Poids par pièce (hors emballage) | 0,174 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | PL (Pologne) |
Caractéristiques générales
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 4 |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Autre description succincte d'article | Câble PROFINET |
Câble
| Type de câble | PROFINET PVC flexible CAT5 |
|---|---|
| Type de câble (symbole) | 93B |
| Style UL AWM | 21694 |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT® CAT5 (CEI 11801), 100 Mbit/s | |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | 1,55 mm |
| Coloris des fils | blanc, jaune, bleu, orange |
| Câblage total | Quarte en étoile |
| Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | vert RAL 6018 |
| Épaisseur gaine extérieure | env. 0,9 mm |
| Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 3 x D |
| Rayon de courbure minimum, position flexible | 7 x D |
| Poids du câble | 67 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau gaine intérieure | PVC |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance d'onde | 100 Ω ±15 Ω (pour 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
| 76 dB (pour 4 MHz) | |
| 70 dB (pour 10 MHz) | |
| 65 dB (pour 16 MHz) | |
| 63 dB (pour 20 MHz) | |
| 60 dB (pour 31,25 MHz) | |
| 55 dB (pour 62,5 MHz) | |
| 50 dB (pour 100 MHz) | |
| Atténuation | 2,1 dB (pour 1 MHz) |
| 4 dB (pour 4 MHz) | |
| 6,3 dB (pour 10 MHz) | |
| 8 dB (pour 16 MHz) | |
| 9 dB (pour 20 MHz) | |
| 11,4 dB (pour 31,25 MHz) | |
| 16,5 dB (pour 62,5 MHz) | |
| 21,3 dB (pour 100 MHz) | |
| Vitesse du signal | 0,66 c |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | 600 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
| Résistance à l'huile | particulièrement résistant à l'huile |
| Résistance spéciale | résistant aux UV selon UL 1581, section 1200 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127060307eCl@ss 6.027061801eCl@ss 7.027061801eCl@ss 8.027060308eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PHOENIX CONTACT-1416146-VS-M12MS-M12MS-93B-LI/2,0 | 150 Kbytes |
 |
