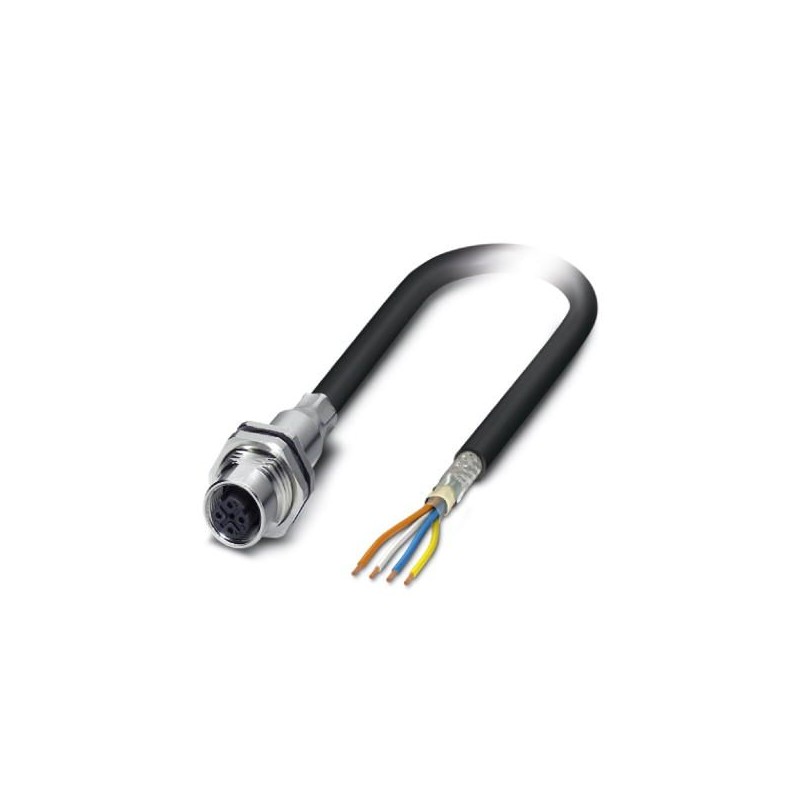

PHOENIX_CONTACT VS-M12FSBP-OE-936-2,0 1416578 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

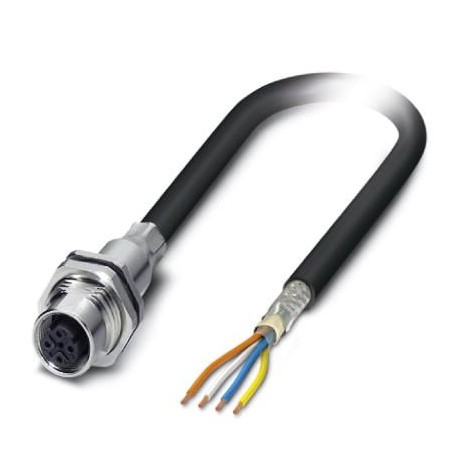

VS-M12FSBP-OE-936-2,0 1416578 PHOENIX CONTACT Câble de réseau

Name: VS-M12FSBP-OE-936-2,0 1416578 PHOENIX CONTACT Câble de réseau
Brand: PHOENIX_CONTACT
SKU: PHO1416578
Price: 68.49 EUR
Availability: OutOfStock

Référence: VS-M12FSBP-OE-936-2,0

Code: 1416578

Fabricant: PHOENIX_CONTACT

Description:

Câble de réseau

Conect. bouchon. pour être à égalité. Mur d’affiches, PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4 pôles, Montage intégré femelle, droit, M12-SPEEDCON, encodage : D, extrémité de câble libre, Montage arrière, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239136

Catégories:

Connecteurs > Embout pour connecteur circulaire (avec câble)
PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

En savoir plus
ETIM
PDF
Commentaires

Garantie, réparation et dévolution.

Prix unitaire: 68,49 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Remises supplémentaires pour les clients enregistrés.Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix

Délai standard: 2-3 semaines.

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.
Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.
A ce délai, il faudrait ajouter le temps de transit depuis notre centre logistique jusqu'à votre société.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande	1416578
Unité de conditionnement	1 pcs
Remarque	Fabrication à la commande (pas de reprise)
Page catalogue	Page 240 (PC-2009)
GTIN	4046356479318
Poids par pièce (hors emballage)	0,180 KGM
Numéro du tarif douanier	85444290
Pays d'origine	DE (Allemagne)

Conditions d'environnement

Indice de protection	IP67

Caractéristiques générales

Courant de référence à 40 ℃	4 A
Tension de référence	250 V
Nombre de pôles	4
Catégorie de surtension	II
Degré de pollution	3
Autre description succincte d'article	Câble PROFINET
Matériau de contact	CuZn
Matériau de porte-contacts	PA 6.6
Matériau de surface du contact	Ni/Au

Normes et spécifications

Classe d'inflammabilité selon UL 94	V0

Câble

Type de câble	Applications ferroviaires PROFINET
Type de câble (symbole)	936
Type de signal/catégorie	PROFINET CAT5 (CEI 11801), 100 Mbit/s
Structure de câble	1x4xAWG22/7; SF/TQ
Section du conducteur	4x 0,34 mm²
AWG ligne de signaux	22
Structure du conducteur ligne de signal	7x 0,25 mm
Diamètre du fil avec isolant	1,95 mm
Coloris des fils	blanc-bleu, orange-jaune
Câblage total	Quarte en étoile
Blindage	Film alu revêtu matériau plastique, tresse en fils de cuivre étamés
Revêtement optique de blindage	100 %
Gaine extérieure, coloris	noir RAL 9005
Épaisseur gaine extérieure	≥ 0,8 mm
Diamètre extérieur du câble D	7,25 mm ±0,3 mm
Rayon de courbure minimum, position fixe	6 x D
Rayon de courbure minimum, position flexible	10 x D
Poids du câble	81 g/m
Gaine extérieure, matériau	PE-X
Matériau Isolant du fil	PE-X
Matériau conducteur	Cordon Cu argenté
Résistance du conducteur	≤ 54,4 Ω/km
Capacité en service	≤ 65 pF (fil-fil)
	≤ 100 pF (fil-blindage)
Impédance d'onde	100 Ω ±5 Ω (f = 100 MHz)
Affaiblissement paradiaphonique (NEXT)	80 dB (pour 1 MHz)
	76 dB (pour 4 MHz)
	67 dB (pour 10 MHz)
	60 dB (pour 31,5 MHz)
	56 dB (pour 62,5 MHz)
	53 dB (pour 100 MHz)
Télédiaphonie (FEXT)	80 dB (pour 1 MHz)
	70 dB (pour 4 MHz)
	65 dB (pour 10 MHz)
	58 dB (pour 31,5 MHz)
	59 dB (pour 62,5 MHz)
	67 dB (pour 100 MHz)
Atténuation	2 dB (pour 1 MHz)
	4 dB (pour 4 MHz)
	6,5 dB (pour 10 MHz)
	10,5 dB (pour 31,5 MHz)
	14 dB (pour 62,5 MHz)
	18 dB (pour 100 MHz)
Affaiblissement de régularité (RL)	35 dB (pour 4 MHz)
	35 dB (pour 10 MHz)
	35 dB (pour 31,5 MHz)
	33 dB (pour 62,5 MHz)
	33 dB (pour 100 MHz)
Vitesse du signal	66 c
Effet d'écran	40 dB (30 MHz ≤ f ≤ 100 MHz)
Résistance de liaison	200,00 mΩ/m (f ≤ 30 MHz)
Tension nominale câble	300 V AC
Tension d'essai câble	2000 V AC (50 Hz, 5 minutes)
Protection incendie dans les véhicules ferroviaires	BS 6853 (Catégorie Ia, Ib, II)
	GM/RT 2130 (Catégorie Ia, Ib, II)
	EN 45545 (Niveau de risque HL1 - HL3)
	DIN 5510 (Niveau de protection incendie 1, 2, 3, 4)
	NF F16-101 (Catégorie A1, A2, B)
	NF F16-101 (Classe C / F0)
	NFPA 130
	UNI CEI 11170 (Niveau de risque LR1 - LR4)
Résistance à la propagation des flammes	EN 60332-1-2
	EN 50266
	EN 60332-3-25
	NF C32-070, 2.1
	NF C32-070, 2.2
	UL 1685, 12 (FT4)
	selon ISO 6722-1 5.22 (UN ECE-R 118.01)
Absence d'halogène	selon EN 50267-2-1
Résistance à l'huile	selon IRM 902, 72 h à 100 °C
Résistance spéciale	résistant aux carburants selon IRM 903, 168 h à 70 °C
Etanche aux fumées	BS 6853 D.8.7
	EN 61034-2
	UL 1685, 12 (FT4)
Corrosivité des gaz d'incendie	EN 50267-2-2
Toxicité des gaz d'incendie	BS 6853 B.1
	EN 50305, 9.2
Température ambiante (fonctionnement)	-50 °C ... 90 °C (câble, pose fixe)
	-40 °C ... 90 °C (câble, pose souple)

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	Période d'utilisation conforme (EFUP) : 50 ans
	La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308

ETIM 3.0EC000830ETIM 4.0EC002599ETIM 5.0EC002599

UNSPSC 6.0126121616UNSPSC 7.090126121616UNSPSC 1126121604UNSPSC 12.0131261501UNSPSC 13.226121604
