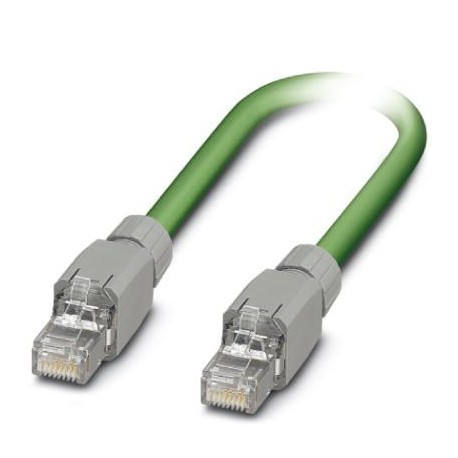

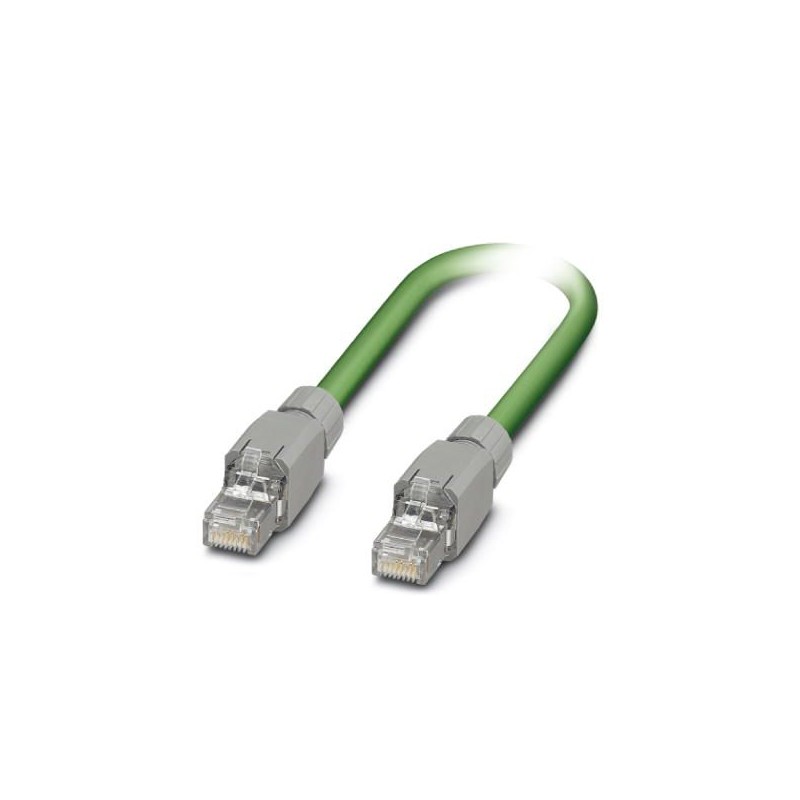

VS-IP20-IP20-93R-LI/2,0 1416239 PHOENIX CONTACT Câble de réseau
VS-IP20-IP20-93R-LI/2,0
1416239
PHOENIX_CONTACT
Câble de réseau
Installation de réseaux de communication > Câble de brassage cuivre
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1416239 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 310 (PC-2011) |
| GTIN | 4046356473378 |
| Poids par pièce (hors emballage) | 0,132 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | PL (Pologne) |
Câble
| Type de câble | Robots PROFINET CAT5 |
|---|---|
| Type de câble (symbole) | 93R |
| Style UL AWM | 20233 (80 °C / 300 V) |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT®CAT5 (CEI 11801), 100 Mbit/s | |
| Structure de câble | 1x4xAWG22/19; S/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| Diamètre du fil avec isolant | 1,5 mm |
| Coloris des fils | blanc, jaune, bleu, orange |
| Câblage total | Quarte en étoile |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | vert RAL 6018 |
| Épaisseur gaine extérieure | env. 1 mm |
| Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Contraintes de torsion | ± 180 °/m (1 000 000 cycles de torsion) |
| Poids du câble | 55 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Atténuation | 2,9 dB (pour 1 MHz) |
| 5 dB (pour 4 MHz) | |
| 8,1 dB (pour 10 MHz) | |
| 10,4 dB (pour 16 MHz) | |
| 11,9 dB (pour 20 MHz) | |
| 15,5 dB (pour 31,25 MHz) | |
| 26,5 dB (pour 62,5 MHz) | |
| 41 dB (pour 100 MHz) | |
| Durée du parcours du signal | 4,8 ns/m |
| Tension nominale câble | 300 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant aux UV selon UL 1581, section 1200 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027060300eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1416239-VS-IP20-IP20-93R-LI/2,0 | 155 Kbytes |
|
