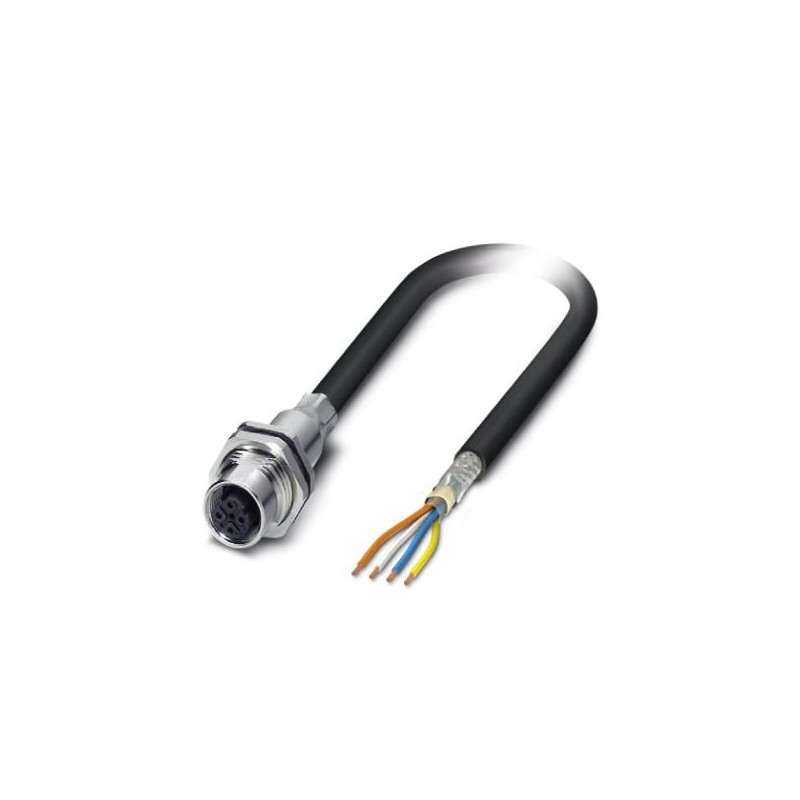

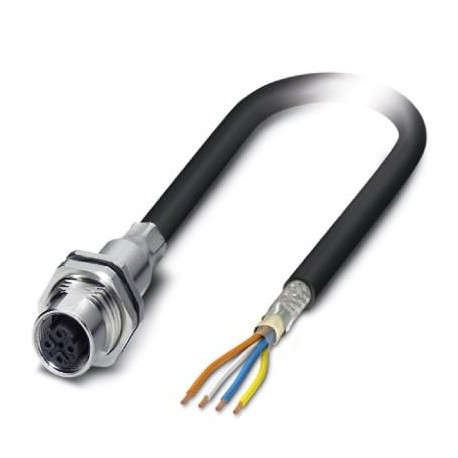

VS-FSDBPS-OE-937-2,0 1402764 PHOENIX CONTACT Câble de réseau
VS-FSDBPS-OE-937-2,0
1402764
PHOENIX_CONTACT
Câble de réseau
Conect. bouchon. pour être à égalité. Mur d’affiches, PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4 pôles, PE-X sans halogène, vert RAL 6018, blindé, Montage encastrable femelle, droit, M12-SPEEDCON, codage : D, extrémité de câble libre, Montage arrière, longueur du câble : 5 m, 0,34 mm², PROFINET, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1238686
Connecteurs > Embout pour connecteur circulaire (avec câble)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1402764 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356631372 |
| Poids par pièce (hors emballage) | 0,152 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Nombre de pôles | 4 |
|---|---|
| Blindé | oui |
| Cycles d'enfichage | ≥ 100 |
| Diamètre du câble | 6,60 mm |
| Sortie du câble | droite |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Longueur du câble | 2 m |
| Indice de protection | IP67 |
| IP67 | |
| Nombre de sorties de câble | 1 |
Indications concernant les matériaux
| Gaine extérieure, matériau | PE-X |
|---|---|
| Gaine extérieure, coloris | noir RAL 9005 |
Caractéristiques de ligne
| Type de câble | Applications ferroviaires PROFINET |
|---|---|
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | env. 1,5 mm |
| Diamètre extérieur du câble | 6,6 mm ±0,4 mm |
| Coloris des fils | blanc-bleu, orange-jaune |
| Gaine extérieure, coloris | noir RAL 9005 |
| Support de transmission | Cuivre |
| Résistance du conducteur | ≤ 54,4 Ω/km |
| Capacité en service | ≤ 65 pF (fil-fil) |
| ≤ 100 pF (fil-blindage) | |
| Impédance d'onde | 100 Ω ±5 Ω (f = 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 73 dB (pour 1 MHz) |
| 70 dB (pour 4 MHz) | |
| 65 dB (pour 10 MHz) | |
| 57 dB (pour 31,5 MHz) | |
| 52 dB (pour 62,5 MHz) | |
| 48 dB (pour 100 MHz) | |
| Affaiblissement des ondes | 2 dB (pour 1 MHz) |
| 4,4 dB (pour 4 MHz) | |
| 7,4 dB (pour 10 MHz) | |
| 14 dB (pour 31,5 MHz) | |
| 20 dB (pour 62,5 MHz) | |
| 26 dB (pour 100 MHz) | |
| Affaiblissement de régularité | 25 dB (pour 4 MHz) |
| 30 dB (pour 10 MHz) | |
| 30 dB (pour 31,5 MHz) | |
| 30 dB (pour 62,5 MHz) | |
| 28 dB (pour 100 MHz) | |
| Vitesse du signal | 75 c |
| Effet d'écran | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Résistance de liaison | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tension nominale câble | 300 V AC |
| Tension d'essai câble | 2000 V AC (50 Hz, 5 minutes) |
| Câblage total | Quarte en étoile |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Gaine extérieure, matériau | PE-X |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu argenté |
| Poids du câble | 70 kg/km |
| Rayon de courbure minimum, position fixe | 6 x D |
| Résistance à la propagation des flammes | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Absence d'halogène | selon EN 50267-2-1 |
| Résistance à l'huile | selon IRM 902, 72 h à 100 °C |
| Résistance spéciale | résistant aux carburants selon IRM 903, 168 h à 70 °C |
| Température ambiante (fonctionnement) | -50 °C ... 90 °C (câble, pose fixe) |
| -40 °C ... 90 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Caractéristique | Valeur |
|---|---|
| Type de câble (EF000081) | Autre |
| Catégorie (EF001619) | 5 |
| Longueur (EF001438) | 5 m |
| Type de connecteur raccordement 1 (EF002505) | Autre |
| Type de connecteur raccordement 2 (EF002506) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| Protection du levier d'arrêt (EF005199) | Non |
| Couleur de la douille de protection contre le ployage (EF004669) | Noir |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Construction de câbles (EF003433) | Autre |
| Brochage (EF000940) | 1:1 |
| Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) | Non |
| Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1402764-VS-FSDBPS-OE-937-2,0 | 155 Kbytes |
|
