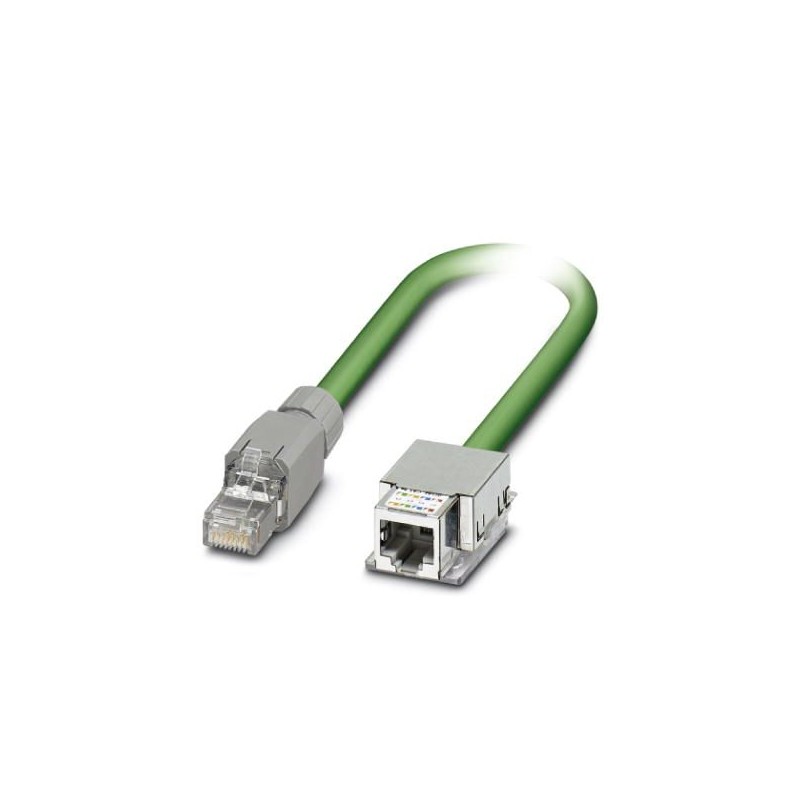

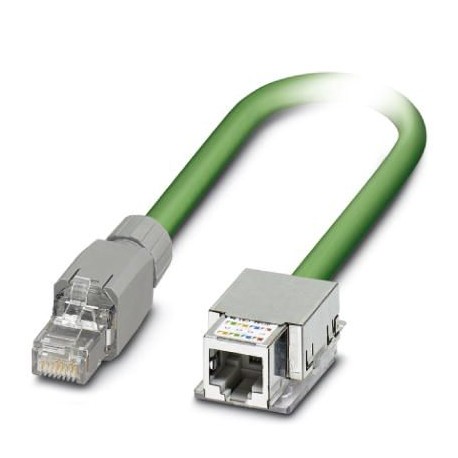

VS-BU/PN-IP20-93C-LI/2,0
1416227
PHOENIX_CONTACT
1
Câble de réseau
Installation de réseaux de communication > Câble de brassage cuivre
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1416227 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 308 (PC-2011) |
GTIN | 4046356474801 |
Poids par pièce (hors emballage) | 0,158 KGM |
Numéro du tarif douanier | 85444210 |
Pays d'origine | PL (Pologne) |
Nombre de pôles | 4 |
---|---|
Catégorie de surtension | I |
Degré de pollution | 1 |
Autre description succincte d'article | Câble PROFINET |
Repérage d'article | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Repérage de câble du fournisseur de câble) |
---|---|
Type de câble | Chaîne porte-câbles PROFINET CAT5 |
Type de câble (symbole) | 93C |
Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
EtherCAT®CAT5 (CEI 11801), 100 Mbit/s | |
Structure de câble | 1x4xAWG22/7; SF/TQ |
Section du conducteur | 4x 0,34 mm² |
AWG ligne de signaux | 22 |
Structure du conducteur ligne de signal | 7x 0,25 mm |
Diamètre du fil avec isolant | 1,5 mm |
Coloris des fils | blanc, jaune, bleu, orange |
Câblage total | Quarte en étoile |
Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
Revêtement optique de blindage | 85 % |
Gaine extérieure, coloris | vert RAL 6018 |
Épaisseur gaine extérieure | env. 0,9 mm |
Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 5 x D |
Rayon de courbure minimum, position flexible | 7,5 x D |
Nombre de cycles de flexion | 3000000 |
Rayon de courbure | 100 mm |
Course | 10 m |
Vitesse de déplacement | 4 m/s |
Accélération | 4 m/s² |
Contraintes de torsion | ± 30 °/m |
Résistance à la traction GRP | ≤ 150 N |
Poids du câble | 61 kg/km |
Gaine extérieure, matériau | PUR |
Matériau gaine intérieure | FRNC |
Matériau Isolant du fil | PE |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 500 MΩ*km |
Résistance de boucle | ≤ 120,00 Ω/km |
Impédance d'onde | 100 Ω ±15 Ω (pour 1 ... 100 MHz) |
Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
76 dB (pour 4 MHz) | |
70 dB (pour 10 MHz) | |
65 dB (pour 16 MHz) | |
63 dB (pour 20 MHz) | |
60 dB (pour 31,25 MHz) | |
55 dB (pour 62,5 MHz) | |
50 dB (pour 100 MHz) | |
Atténuation | 2,1 dB (pour 1 MHz) |
4 dB (pour 4 MHz) | |
6,3 dB (pour 10 MHz) | |
8 dB (pour 16 MHz) | |
9 dB (pour 20 MHz) | |
11,4 dB (pour 31,25 MHz) | |
16,5 dB (pour 62,5 MHz) | |
21,3 dB (pour 100 MHz) | |
Vitesse du signal | 0,66 c |
Durée du parcours du signal | 5,3 ns/m |
Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
Tension nominale câble | 600 V (Cote UL) |
Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
Propriétés particulières | Caractéristiques électriques selon EN 50288-2-2 |
Résistance à la propagation des flammes | selon CEI 60332-1-2 |
Absence d'halogène | oui |
Résistance à l'huile | selon DIN EN 60811-2-1 |
Résistance spéciale | résistant aux UV |
Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
-40 °C ... 70 °C (câble, pose souple) | |
Température ambiante (montage) | -20 °C ... 60 °C |
Température ambiante (stockage/transport) | -50 °C ... 70 °C |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-1416227-VS-BU/PN-IP20-93C-LI/2,0 | 154 Kbytes |
