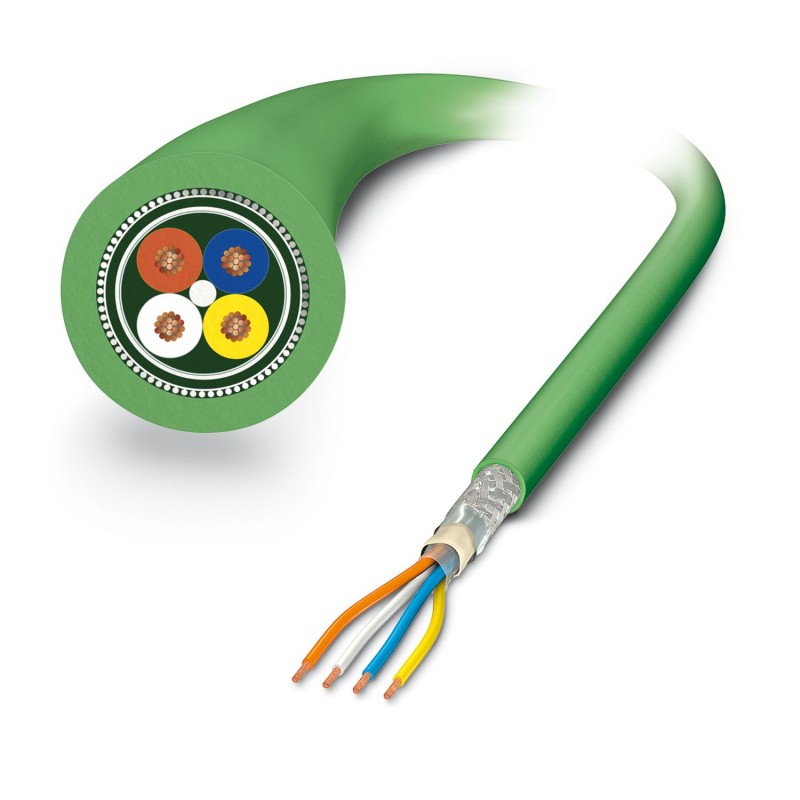

VS-OE-OE-93R-100,0 1416363 PHOENIX CONTACT Câble de réseau
VS-OE-OE-93R-100,0
1416363
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble de réseau
Câble réseau, PROFINET CAT5 (100 MBit/s), 4 pôles, sans halogène, blindé, extrémité de câble libre, à extrémité de câble libre, longueur du câble : 100 m, pour robotique
Câble de données, PROFINET CAT5 (100 Mbit/s), 4-pôles, PUR exempt d'halogène, vert RAL 6018, blindé, extrémité libre, sur extrémité libre, longueur de câble: 100 m
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données, au mètre |
| Application | Robots et chaînes porte-câbles |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Blindé | oui |
| Support de transmission | Cuivre |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801:2002), 100 Mbit/s |
| Raccordement 1 | |
| Version | extrémité libre |
| Raccordement 2 | |
| Version | extrémité libre |
| Longueur du câble | 100 m |
| Robots PROFINET CAT5 [93R] | |
| Dessin coté |  |
| Poids de gaine | 55 kg/km |
| Style UL AWM | 20233 (80 °C / 300 V) |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | Robots PROFINET CAT5 [93R] |
| Structure du conducteur | 1x4xAWG22/19, S/TQ |
| Durée du parcours du signal | 4,8 ns/m |
| Structure du conducteur ligne de signal | 19x 0,15 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Diamètre de fil avec isolant | 1,5 mm |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | vert RAL 6018 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE moussé |
| Fil, coloris | blanc, jaune, bleu, orange |
| Epaisseur gaine extérieure | env. 1,00 mm |
| Câblage total | Quarte en étoile |
| Revêtement optique de blindage | 85 % |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance caractéristique | 100 Ω ±5 Ω (pour 100 MHz) |
| Tension nominale câble | 300 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimal, pose fixe | 33 mm |
| Capacité de charge dynamique (torsion) | Torsion: ±180 °/m, Cycles de torsion: 1000000 |
| Effet d'écran | 2,9 dB (pour 1 MHz) |
| 5 dB (pour 4 MHz) | |
| 8,1 dB (pour 10 MHz) | |
| 10,4 dB (pour 16 MHz) | |
| 11,9 dB (pour 20 MHz) | |
| 15,5 dB (pour 31,25 MHz) | |
| 26,5 dB (pour 62,5 MHz) | |
| 41 dB (pour 100 MHz) | |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant aux UV (selon UL 1581, section 1200) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Diamètre du conducteur (EF001621) | 1.5 mm |
| Section nominale du conducteur (EF000060) | 0.34 mm² |
| Classe du conducteur (EF001632) | Kl.6 = fil extra-fin |
| Nombre de conducteurs (EF001792) | 4 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | Autre |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Tresse |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | Autre |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Diamètre externe approx. (EF003921) | 6.5 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 33 mm |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Catégorie (EF001619) | Autre |
