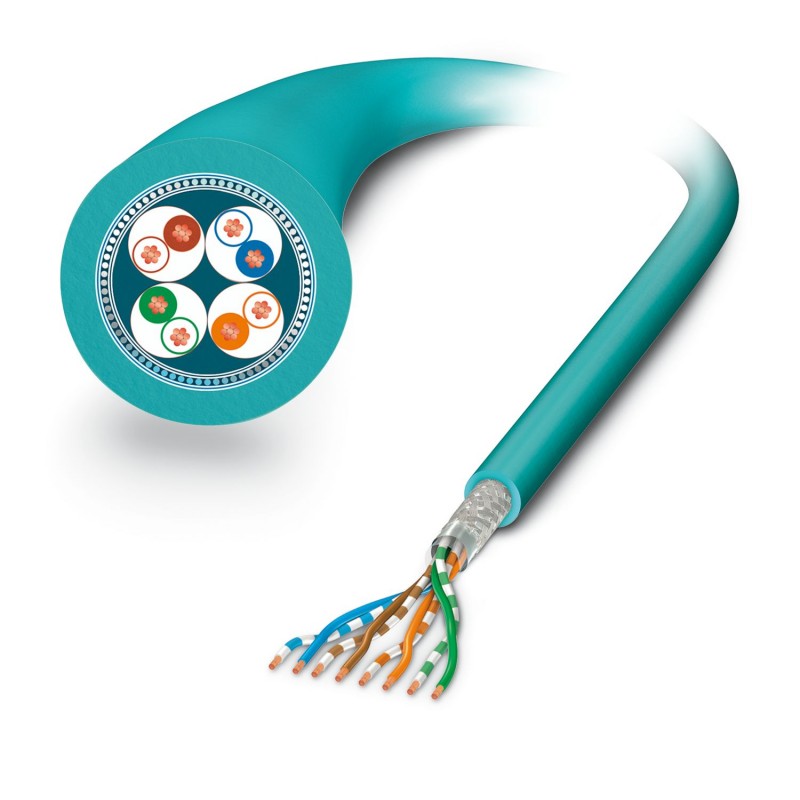

VS-OE-OE-94B-100,0 1416567 PHOENIX CONTACT Câble de réseau
Référence: VS-OE-OE-94B-100,0
Code: 1416567
Fabricant: PHOENIX_CONTACT
Description:
Câble de réseau
Câble réseau, Ethernet CAT5 (1 GBit/s), 8 pôles, sans halogène, blindé, extrémité de câble libre, à extrémité de câble libre, longueur du câble : 100 m
Câble de données, Ethernet CAT5 (1 Gbit/s), 8-pôles, PUR exempt d'halogène, bleu lagon RAL 5021, blindé, extrémité libre, sur extrémité libre, longueur de câble: 100 m
Catégories:
- Câbles > Câble pour télécommunications
- PHOENIX_CONTACT > Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Caractéristiques techniques
Propriétés du produit
| Type de produit | Câble de données, au mètre |
| Application | Standard |
| Type de capteur | Ethernet |
| Nombre de pôles | 8 |
| Blindé | oui |
Propriétés électriques
| Support de transmission | Cuivre |
Interfaces
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801:2002), 1 Gbit/s |
Connecteur
| Raccordement 1 | |
| Version | extrémité libre |
| Raccordement 2 | |
| Version | extrémité libre |
Câble/conducteur
| Longueur du câble | 100 m |
| Ethernet flexible CAT5, 4 paires [94B] | |
| Dessin coté |  |
| Poids de gaine | 47 kg/km |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Nombre de pôles | 8 |
| Blindé | oui |
| Type | Ethernet flexible CAT5, 4 paires [94B] |
| Structure du conducteur | 4x2xAWG26/7, SF/UTP |
| Durée du parcours du signal | 5,3 ns/m |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 4x 2x 0,14 mm² |
| Diamètre de fil avec isolant | 0,96 mm |
| Diamètre extérieur du câble | 6,40 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PE moussé |
| Fil, coloris | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Epaisseur gaine extérieure | 1,05 mm |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires en direction de l'âme |
| Revêtement optique de blindage | 70 % |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Impédance caractéristique | 100 Ω ±5 Ω (pour 100 MHz) |
| Capacité de la ligne | 48 nF/km (pour 1 kHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 700,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Rayon de courbure minimal, pose fixe | 26 mm |
| Rayon de courbure minimal, pose souple | 52 mm |
| Résistance à la traction | ≤ 100 N |
| Affaiblissement paradiaphonique (NEXT) | 71,3 dB (pour 1 MHz) |
| 62,3 dB (pour 4 MHz) | |
| 56,3 dB (pour 10 MHz) | |
| 53,2 dB (pour 16 MHz) | |
| 51,8 dB (pour 20 MHz) | |
| 48,9 dB (pour 31,25 MHz) | |
| 44,4 dB (pour 62,5 MHz) | |
| 41,3 dB (pour 100 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
| 53,3 dB (pour 4 MHz) | |
| 47,3 dB (pour 10 MHz) | |
| 44,2 dB (pour 16 MHz) | |
| 42,8 dB (pour 20 MHz) | |
| 39,9 dB (pour 31,25 MHz) | |
| 35,4 dB (pour 62,5 MHz) | |
| 32,3 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
| 24,1 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 23,6 dB (pour 31,25 MHz) | |
| 21,5 dB (pour 62,5 MHz) | |
| 20,1 dB (pour 100 MHz) | |
| Effet d'écran | 3,2 dB (pour 1 MHz) |
| 6 dB (pour 4 MHz) | |
| 9,5 dB (pour 10 MHz) | |
| 12,1 dB (pour 16 MHz) | |
| 13,6 dB (pour 20 MHz) | |
| 17,1 dB (pour 31,25 MHz) | |
| 24,8 dB (pour 62,5 MHz) | |
| 32 dB (pour 100 MHz) | |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (Câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
ETIM for 1416567 Câbles (EC003249)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueSurface du conducteur (EF010804)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du conducteur (EF001621)
Valeur de la caractéristique0.96 mm
Nom de la caractéristiqueSection nominale du conducteur (EF000060)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueClasse du conducteur (EF001632)
Valeur de la caractéristiqueKl.2 = multifilaire
Nom de la caractéristiqueNombre de conducteurs (EF001792)
Valeur de la caractéristique8
Nom de la caractéristiqueIsolation des fils (EF000061)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification d'isolation des fils (EF011805)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMarquage du conducteur (EF000067)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueBlindage sur élément de câblage (EF001623)
Valeur de la caractéristiqueFeuille + tresse
Nom de la caractéristiqueCâblage (EF003802)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCâble étanche à l'eau longitudinal (EF011011)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCâble étanche à l'eau transversal (EF011012)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueConvient pour une installation souterraine (EF003689)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueGaine de protection (EF001691)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériau de la gaine (EF001625)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSpécification du matériau de gaine (EF011806)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCouleur de la gaine (EF001618)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueÀ faible dégagement de fumée selon IEC 61034-2 (EF003799)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRésistant à l'huile selon IEC 60811-404 (EF009770)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDiamètre externe approx. (EF003921)
Valeur de la caractéristique6.4 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802)
Valeur de la caractéristique52 mm
Nom de la caractéristiqueRayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803)
Valeur de la caractéristique26 mm
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-20 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueCatégorie (EF001619)
Valeur de la caractéristiqueAutre
