Agrandir l'image

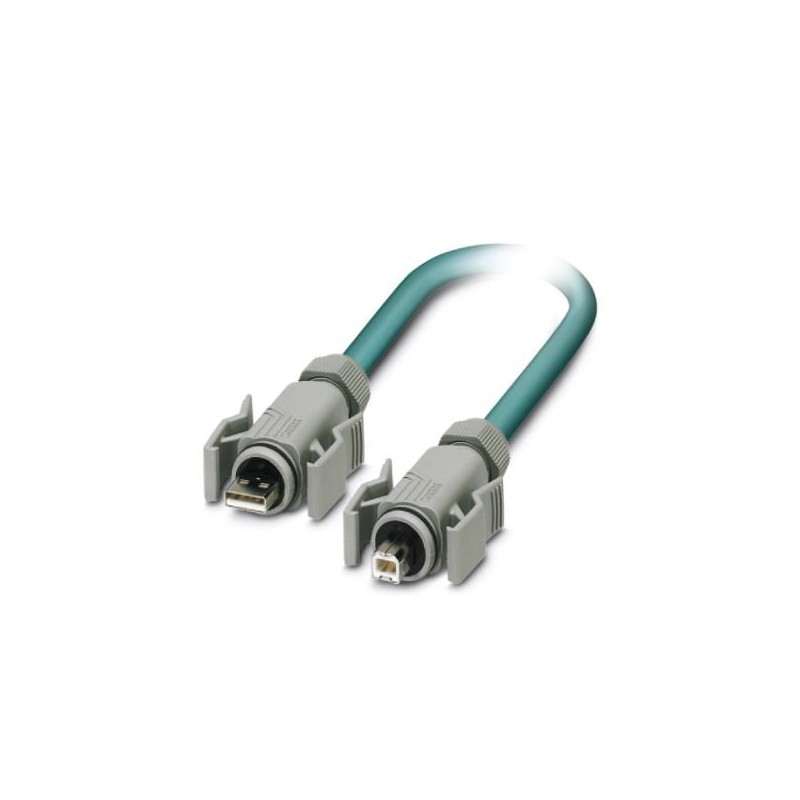

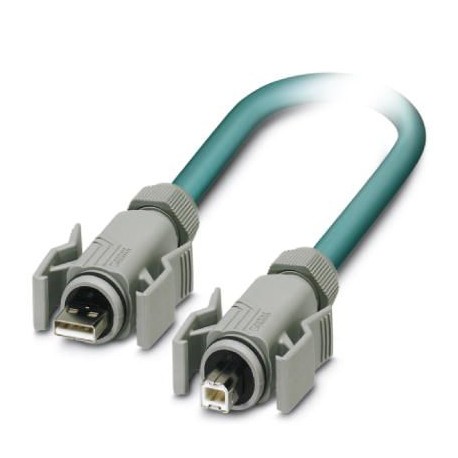

VS-04-2X2X26C7/7-67A/67B/5,0 1653883 PHOENIX CONTACT Câble de jonction
VS-04-2X2X26C7/7-67A/67B/5,0
1653883
PHOENIX_CONTACT
Câble de jonction
Installation de réseaux de communication > Fibre amorce optique
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1653883 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 452 (C-2-2017) |
| GTIN | 4017918970215 |
| Poids par pièce (hors emballage) | 0,352 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP67 |
|---|---|
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (câble, pose fixe) |
| 0 °C ... 50 °C (câble, pose souple) | |
| connecteur mâle / femelle |
Caractéristiques générales
| Nombre de pôles | 4 |
|---|---|
| Degré de pollution | 2 |
| Autre description succincte d'article | Câble USB |
| Tension de référence (III/3) | 125 V |
| Matériau du boîtier | PA |
Câble
| Type de câble | FireWire |
|---|---|
| Type de câble (symbole) | 980 |
| Type de signal/catégorie | USB CAT7, 480 Mbit/s |
| FireWire CAT7, 400 Mbit/s | |
| Structure de câble | 2x2xAWG26/7 + 2xAWG20/19; S/FTP |
| Section du conducteur | 2x 2x 0,14 mm² (Ligne de signal) |
| 2x 0,5 mm² (Alimentation) | |
| AWG ligne de signaux | 26 |
| AWG alimentation en tension | 20 |
| Structure du conducteur ligne de signal | 7x 0,15 mm |
| Structure du conducteur alimentation en tension | 19x 0,20 mm |
| Diamètre du fil avec isolant | ≤ 1,05 mm (Ligne de signal) |
| nom. 1,4 mm (Alimentation) | |
| Coloris des fils | blanc-bleu, blanc-orange, blanc, noir |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | 2 paires et 2 fils d'alimentation en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Diamètre extérieur du câble D | 6,7 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 5 x D |
| Résistance à la traction GRP | ≤ 30 N |
| Poids du câble | 59 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE cellulaire (Ligne de signal) |
| PVC (Alimentation) | |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | 5 GΩ*km |
| Résistance du conducteur | 150 Ω/km |
| Capacité en service | 42 pF (par mètre) |
| Impédance d'onde | 100 Ω ±5 % (pour 100 MHz) |
| Vitesse du signal | 0,72 c |
| Durée du parcours du signal | 4,6 ns/m |
| Effet d'écran | 60 dB (jusqu'à 1000 MHz) |
| Elimination de la puissance perturbatrice | 90 dB (jusqu'à 1000 MHz) |
| Résistance de liaison | 5,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | ≤ 125 V |
| Tension d'essai câble | 1000 V |
| Propriétés particulières | exempt de substances néfastes à l'application d'enduits |
| Résistance à la propagation des flammes | selon CEI 60332-2-2 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Résistance spéciale | Résistant aux microbes selon DIN VDE 0282 |
| Résistant à l'hydrolyse selon DIN 53504 | |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -10 °C ... 50 °C (câble, pose souple) |
Classifications
eCl@ss 10.0.127060390eCl@ss 4.027140816eCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027060300eCl@ss 7.027060390eCl@ss 8.027060390eCl@ss 9.027060390
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1653883-VS-04-2X2X26C7/7-67A/67B/5,0 | 137 Kbytes |
|
