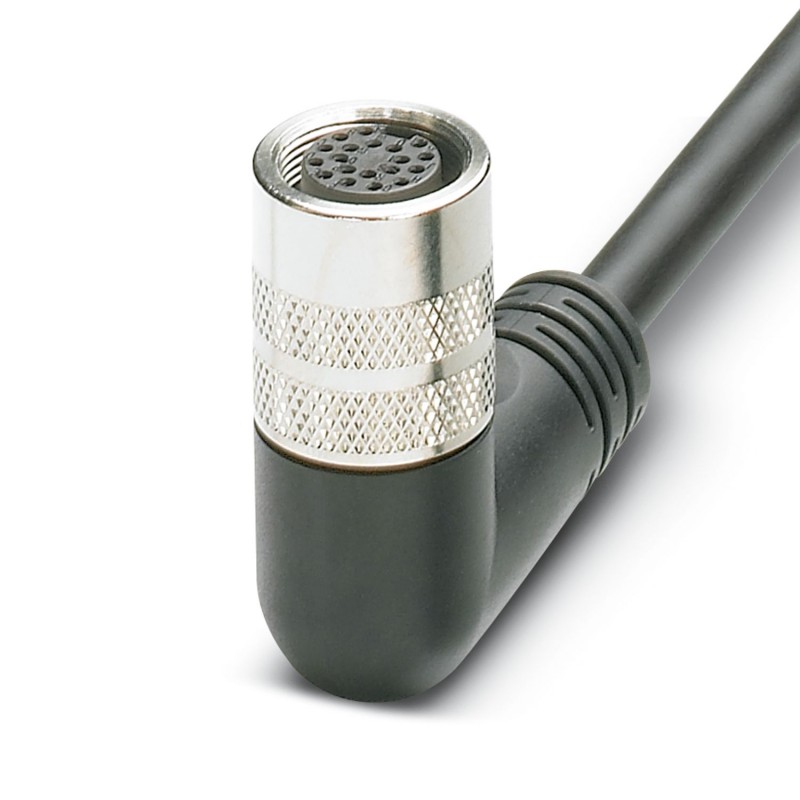

SAC-8P- 5,0-PUR/M16FR 1693681 PHOENIX CONTACT Câble multiconducteur
SAC-8P-5,0-PUR/M16FR
1693681
PHOENIX_CONTACT
Câble multiconducteur
Câble principal, application : boîtier de capteur/actionneur, type de connexion : Femelle M8 Métal, nombre de stations enfichables : 4, nombre de pôles : 8, codage : A - standard, occupation des stations enfichables : simple, indication d’état : Non ; Raccordement du câble principal : raccord enfichable M16, PUR/PVC, longueur du câble : 5 m, blindage : non
Câble maître, application : boîtier de capteur/actionneur, nombre d’emplacements : 4, nombre de positions : 8, codage : A, affectation des emplacements : unique, affichage d’état : Non ; raccordement du câble maître : connecteur M16, PUR/PVC, longueur du câble : 5 m, blindage : non, Produit alternatif selon RoHS II sans exemption 6c (Pb < 0,1 %) N° d’article : 1260738
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1693681 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 313 (C-2-2017) |
| GTIN | 4017918189020 |
| Poids par pièce (hors emballage) | 0,386 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension de référence | 125 V AC |
|---|---|
| 150 V DC | |
| Nombre de pôles | 8 |
| Nombre de prises | 4 |
| Mode de raccordement capteur/acteur | Connecteur femelle M8 |
Conditions d'environnement
| Indice de protection | IP67 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -40 °C ... 90 °C (pour pose fixe) | |
| -5 °C ... 80 °C (pour pose souple) |
Caractéristiques câble multiconducteurs
| Type de raccordement | Raccordement enfichable M16 |
|---|---|
| Longueur du câble | 5 m |
| Type de câble | Câble multiconducteurs compatible chaînes porte-câbles |
| Section ligne de signal | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| Section alimentation en tension | 2x 0,75 mm² |
| AWG alimentation en tension | 18 |
| Structure du conducteur alimentation en tension | 96x 0,10 mm |
| Diamètre extérieur | 7,1 mm |
| Cycles de flexion max. | 1500000 |
| Rayon de courbure | 100 mm |
| Course | 2 m |
| Vitesse de déplacement | 2 m/s |
Type d'isolant
| Matériau du boîtier | PUR |
|---|---|
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Matériel porte-contacts côté câble multiconducteurs | TPU |
| Matériau douille filetée | Alliage de Cu |
| Matériau surface douille filetée | Nickelé |
| Matériau du joint | NBR |
Affectation des connexions
| Emplacement/pôle = broche= couleur de fil | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 1-4 / 1 (+ 120 V) = A+M = BN | |
| 1-4 / 3 (0 V) = L+U = BU |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 8 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Femelle (jack) |
| Disposition de la rampe de câble, côté champ (EF005928) | Coudé |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Autre |
| Longueur de câble (EF000536) | 5 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Type de câble (EF000081) | Multiconducteur |
| Réticulé (EF004115) | Non |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -5 °C |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP67 |
