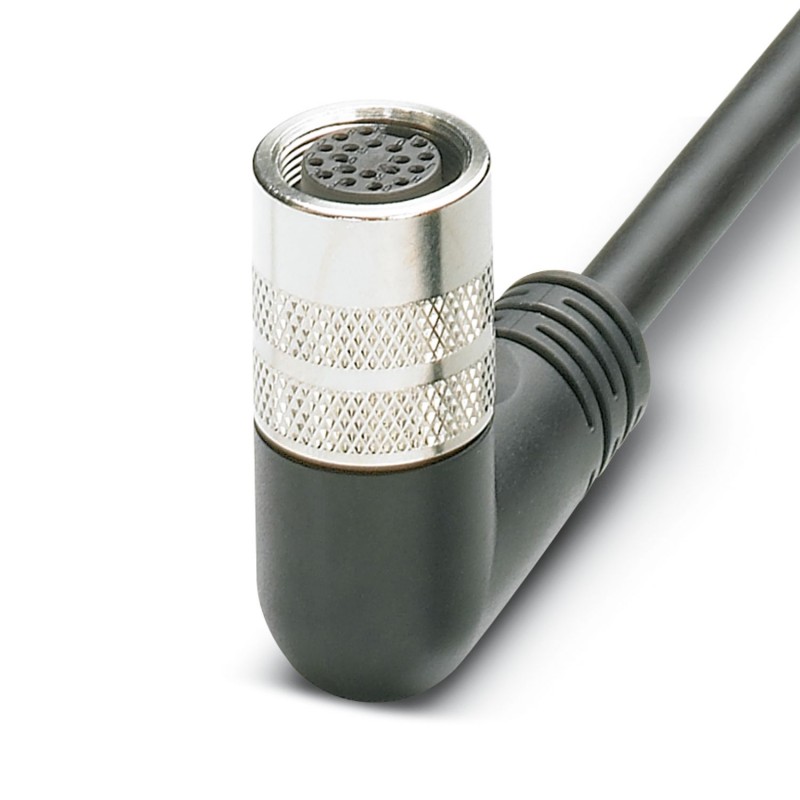

PHOENIX_CONTACT SAC-8P-10,0-PUR/M16FR 1693694 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

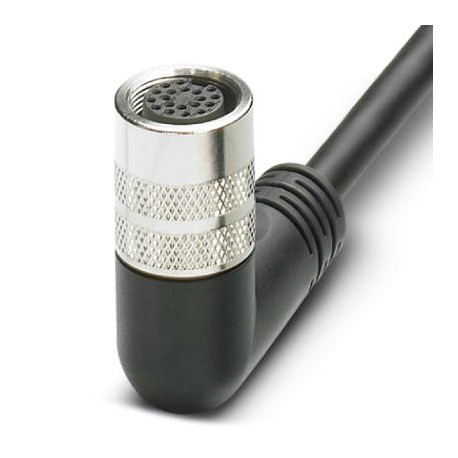

SAC-8P-10,0-PUR/M16FR 1693694 PHOENIX CONTACT Câble multiconducteur

Référence: SAC-8P-10,0-PUR/M16FR

Code: 1693694

Fabricant: PHOENIX_CONTACT

Description:

Câble multiconducteur
Câble principal, application : boîtier de capteur/actionneur, type de connexion : Femelle M8 Métal, nombre de stations enfichables : 4, nombre de pôles : 8, codage : A - standard, occupation des stations enfichables : simple, indication d’état : Non ; Raccordement du câble principal : raccord enfichable M16, PUR/PVC, longueur du câble : 10 m, blindage : non
Câble multiconducteur, application : Boîte de capteurs/actionneurs, nombre de prises: 4, nombre de pôles: 8, codage: A, affectation des prises: simple, affichage d'état: Non; racc. câble multicond.: Raccordement enfichable M16, PUR/PVC, longueur du câble: 10 m, blindage: non, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1260737

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 130,35 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCâble principal préconfectionné
ApplicationBoîte de capteurs/actionneurs
Nombre de pôles8
Nombre de prises4
DétrompageA
État de la gestion des données
Révision de l'article10

Propriétés électriques
Tension nominale UN48 V AC
60 V DC

Caractéristiques de raccordement
Type de raccordementConnexion fixe

Signalisation
Présence d'un affichage d'étatNon

Indications sur les matériaux
Matériau BoîtierPUR
Matériau Douille filetéeAlliage de Cu
Matériau du jointNBR
Matériau contact côté câble multiconducteurAlliage de Cu
Matériel porte-contacts côté câble multiconducteursTPU
Matériau surface de contact côté câble multiconducteurplaqué or

Câble/conducteur
Longueur du câble10 m
PUR/PVC noir [PUR]
Dessin cotémgzntwdtrn.jpg
Poids de gaine71,7 kg/km
Style UL AWM20549
Nombre de pôles6
Blindénon
TypePUR/PVC noir [PUR]
Structure du conducteur ligne de signal19x 0,15 mm
AWG ligne de signaux22
Section de câble4x 0,34 mm² (Ligne de signal)
2x 0,75 mm² (Câble d'alimentation)
Diamètre de fil avec isolant1,3 mm ±0,1 mm (Ligne de signal)
1,8 mm ±0,1 mm (Câble d'alimentation)
Diamètre extérieur du câble6,80 mm ±0,2 mm
Gaine extérieure, matériauPUR
Gaine extérieure, colorisnoir RAL 9005
Matériau conducteurCordon Cu nu
Matériau isolant de filPVC
Fil, colorismarron, bleu, blanc, vert, jaune, gris
Épaisseur gaine intérieure≥ 0,15 mm
Epaisseur gaine extérieure≥ 0,38 mm
Câblage totalfils regroupés en couches
Tension nominale câble300 V
Tension d'essai2000 V
Rayon de courbure minimum, position fixe7,5 x D
Rayon de courbure minimum, position flexible10 x D
Rayon de courbure minimal, pose fixe51 mm
Rayon de courbure minimal, pose souple68 mm
Capacité de charge dynamique (pliage)Cycles de flexion max.: 1500000, Rayon de courbure: 68 mm, Course: 2 m, Vitesse de déplacement: 2 m/s
Résistance à la propagation des flammesDIN EN 50265
Résistance à l'huileselon VDE 0472 partie 803
Résistance spécialebonne résistance aux acides, aux lessives alcalines et aux solvants
Propriétés particulièresexempt de silicone
Température ambiante (fonctionnement)-40 °C ... 90 °C (câble, pose fixe)
-5 °C ... 80 °C (Câble, pose souple)
80 °C (selon UL)

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP67
Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
-40 °C ... 90 °C (câble, pose fixe)

ETIM for 1693694 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique8
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueFemelle (jack)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueCoudé
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique10 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-5 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP67
