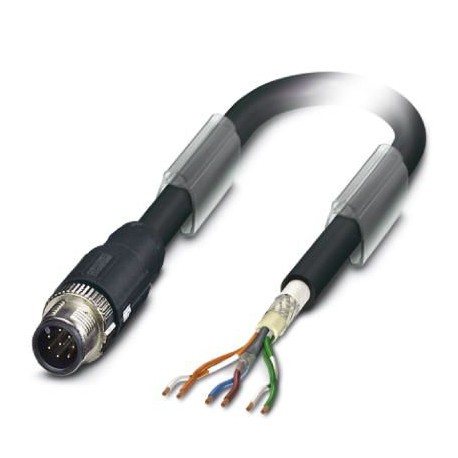

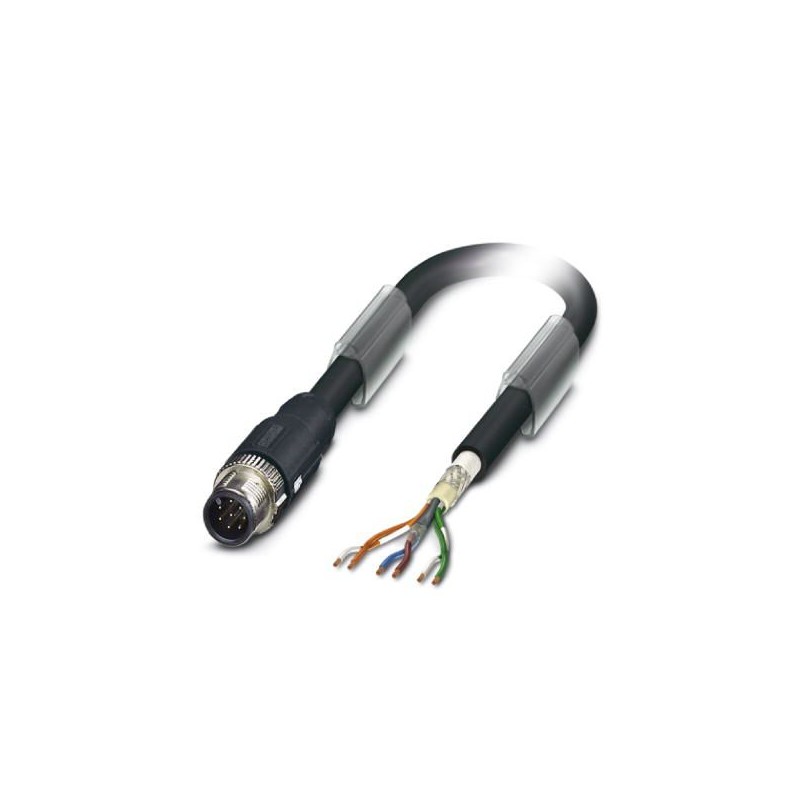

SAC-6P-MS/ 2,0-970 SCO 1428490 PHOENIX CONTACT Câble préconfectionné pour bus
Référence: SAC-6P-MS/ 2,0-970 SCO
Code: 1428490
Fabricant: PHOENIX_CONTACT
Article à la demande, sans remboursement.
Description:
Câble préconfectionné pour bus
Câble de système de bus, VARAN (100 MBit/s), 6 pôles, blindé, connecteur M12 droit, codage : A SPEEDCON, à l’extrémité de câble libre, longueur du câble : 2 m
Catégories:
- Détecteurs > Câble confectionné pour détecteur / actionneur
- PHOENIX_CONTACT > Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Données commerciales
| Code de commande | 1428490 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 324 (PC-2011) |
| GTIN | 4046356322775 |
| Poids par pièce (hors emballage) | 0,178 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 2 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 6 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | VARAN, 100 Mbit/s |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) |
|---|---|
| 4 (connecteur) | |
| 6 (connecteur) | BU (Alimentation) | |
| 7 (connecteur) | BN (Alimentation) | |
| 5 (connecteur) | GN/WH (RD+) | |
| 8 (connecteur) | GN (RD-) | |
| 2 (connecteur) | OG/WH (TD+) | |
| 3 (connecteur) | OG (TD-) |
Câble
| Type de câble | VARAN |
|---|---|
| Type de câble (symbole) | 970 |
| Symbole du câble | Li9YD12Y |
| Structure de câble | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Section du conducteur | 4x 0,25 mm² (Ligne de signal) |
| 2x 0,38 mm² (Alimentation) | |
| AWG ligne de signaux | 24 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| Structure du conducteur alimentation en tension | 19x 0,16 mm |
| Diamètre du fil avec isolant | 1,35 mm (Ligne de signal) |
| 1,5 mm (Alimentation) | |
| Coloris des fils | marron, bleu, blanc/orange, blanc/vert, vert, orange |
| Type de blindage de paire | Tresse en fils de cuivre étamés, couverture environ 95 % |
| Câblage total | 1 quarte en étoile et 2 fils avec 2 masses de remplissage |
| Blindage | Tresse en fils de cuivre étamés, couverture environ 85 % |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | ≥ 93 mm |
| Rayon de courbure minimal, pose souple | ≥ 93 mm |
| Nombre de cycles de flexion | 3000000 |
| Rayon de courbure | 93 mm |
| Course | 2 m |
| Vitesse de déplacement | 1 m/s |
| Accélération | 2 m/s² |
| Poids du câble | 81 kg/km |
| Gaine extérieure, matériau | SANTOPRENE exempt d'halogène |
| Matériau gaine intérieure | TPE |
| Matériau de remplissage | Fil |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | 5 GΩ*km (Ligne de données) |
| Résistance du conducteur | 77 Ω/m (Ligne de données) |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Capacité en service | 50 nF (Ligne de données) |
| Impédance d'onde | 100 Ω ±15 % |
| Tension nominale câble | 125 V (Ligne de données) |
| 48 V (Alimentation) | |
| Tension d'essai câble | 2000 V (Alimentation) |
| max. 700 V AC (Ligne de données) | |
| Absence d'halogène | selon DIN EN 50267-2-1 |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (Câbles) |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
ETIM for 1428490 Détecteurs (EC001855)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique6
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique2 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-20 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique2 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
