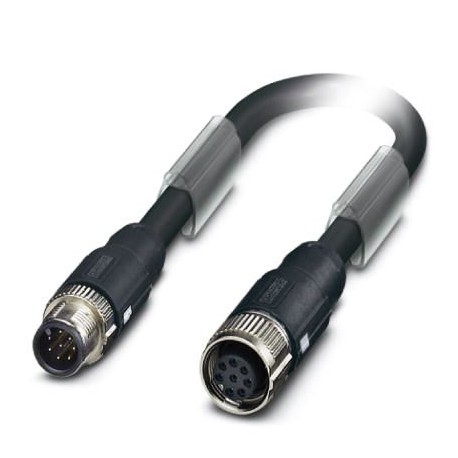

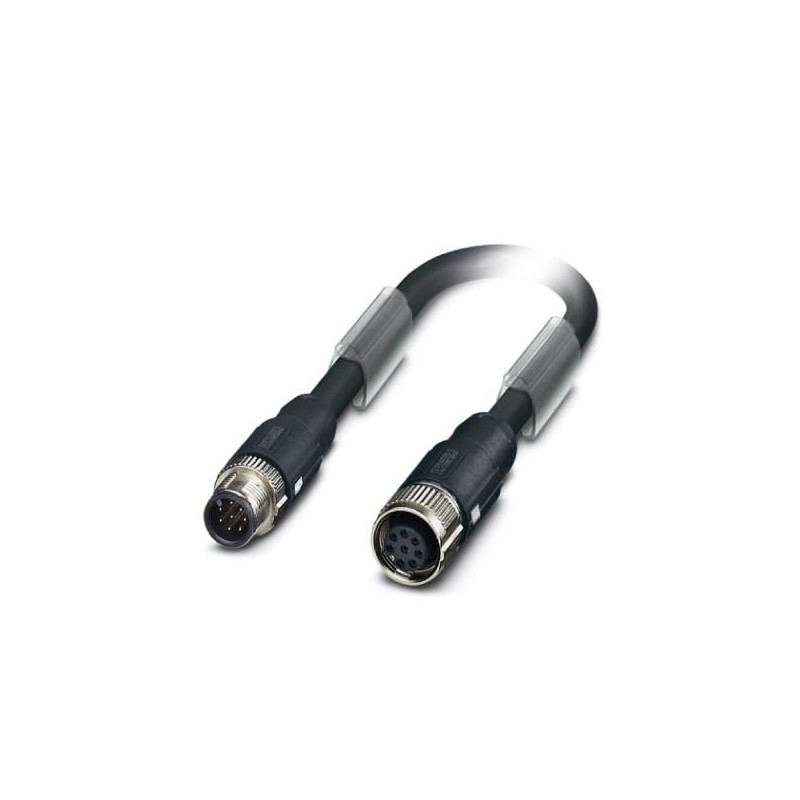

SAC-6P-MS/ 2,0-970/FS SCO 1428652 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-6P-MS/ 2,0-970/FS SCO
1428652
PHOENIX_CONTACT
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1428652 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 324 (PC-2011) |
| GTIN | 4046356322935 |
| Poids par pièce (hors emballage) | 0,182 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 2 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 6 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | VARAN, 100 Mbit/s |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | N.C. | 1 (Femelle) |
|---|---|
| 4 (connecteur) | N.C. | 4 (Femelle) | |
| 6 (connecteur) | BU (Alimentation) | 6 (Femelle) | |
| 7 (connecteur) | BN (Alimentation) | 7 (Femelle) | |
| 5 (connecteur) | GN/WH (RD+) | 5 (Femelle) | |
| 8 (connecteur) | GN (RD-) | 8 (Femelle) | |
| 2 (connecteur) | OG/WH (TD+) | 2 (Femelle) | |
| 3 (connecteur) | OG (TD-) | 3 (Femelle) |
Câble
| Type de câble | VARAN |
|---|---|
| Type de câble (symbole) | 970 |
| Symbole du câble | Li9YD12Y |
| Structure de câble | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Section du conducteur | 4x 0,25 mm² (Ligne de signal) |
| 2x 0,38 mm² (Alimentation) | |
| AWG ligne de signaux | 24 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| Structure du conducteur alimentation en tension | 19x 0,16 mm |
| Diamètre du fil avec isolant | 1,35 mm (Ligne de signal) |
| 1,5 mm (Alimentation) | |
| Coloris des fils | marron, bleu, blanc/orange, blanc/vert, vert, orange |
| Type de blindage de paire | Tresse en fils de cuivre étamés, couverture environ 95 % |
| Câblage total | 1 quarte en étoile et 2 fils avec 2 masses de remplissage |
| Blindage | Tresse en fils de cuivre étamés, couverture environ 85 % |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | ≥ 93 mm |
| Rayon de courbure minimal, pose souple | ≥ 93 mm |
| Nombre de cycles de flexion | 3000000 |
| Rayon de courbure | 93 mm |
| Course | 2 m |
| Vitesse de déplacement | 1 m/s |
| Accélération | 2 m/s² |
| Poids du câble | 81 kg/km |
| Gaine extérieure, matériau | SANTOPRENE exempt d'halogène |
| Matériau gaine intérieure | TPE |
| Matériau de remplissage | Fil |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | 5 GΩ*km (Ligne de données) |
| Résistance du conducteur | 77 Ω/m (Ligne de données) |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Capacité en service | 50 nF (Ligne de données) |
| Impédance d'onde | 100 Ω ±15 % |
| Tension nominale câble | 125 V (Ligne de données) |
| 48 V (Alimentation) | |
| Tension d'essai câble | 2000 V (Alimentation) |
| max. 700 V AC (Ligne de données) | |
| Absence d'halogène | selon DIN EN 50267-2-1 |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (Câbles) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1428652-SAC-6P-MS/ 2,0-970/FS SCO | 168 Kbytes |
|
