SAC-5P-MS/ 2,0-920/FS SCO 1518287 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-5P-MS/ 2,0-920/FS SCO
1518287
PHOENIX_CONTACT
Câble préconfectionné pour bus

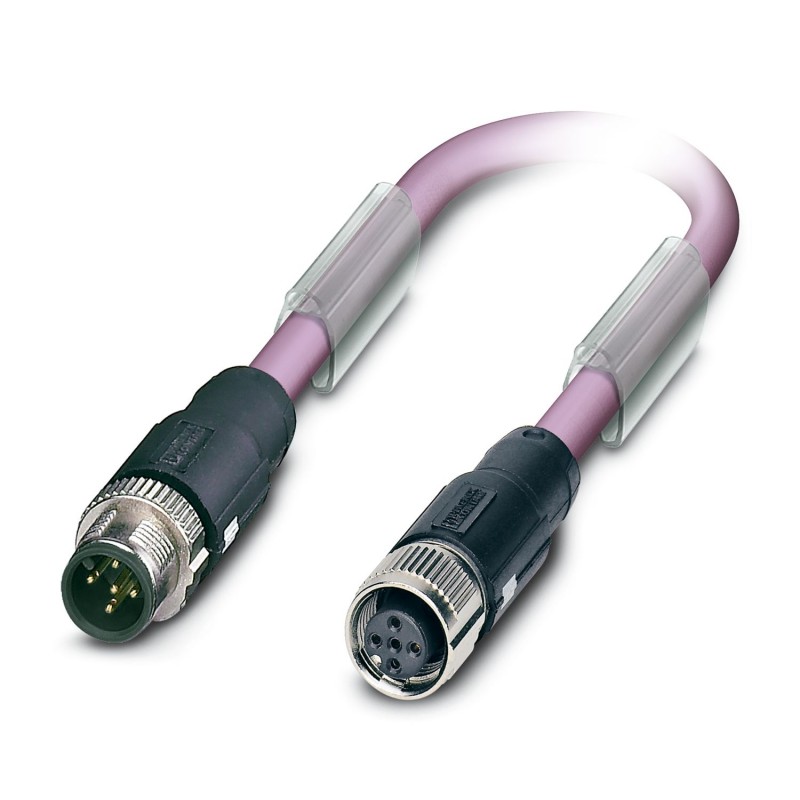

Câble de système de bus, CANopen®, DeviceNet™, 5 pôles sans halogène, blindé, connecteur droit M12, codage : A SPEEDCON, vers M12 femelle droite, codage : A SPEEDCON, longueur du câble : 2 m
Câble préconfectionné pour bus, CANopen®, DeviceNet™, 5-pôles, PUR exempt d'halogène, lilas rouge RAL 4001, blindé, connecteur mâle droit M12 SPEEDCONNEC, codage: A, sur Connecteur femelle droit M12 SPEEDCONNEC, codage: A, longueur de câble: 2 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | CANopen® |
| Nombre de pôles | 5 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Système de bus | CANopen®/DeviceNet™ |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Support de transmission | Cuivre |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Brochage | |
| Contact Couleur (désignation des signaux) Contact (en option) | 1 (Connecteur) SR (Blindage) 1 (Femelle) |
| 2 (Connecteur) RD (V+) 2 (Femelle) | |
| 3 (Connecteur) BK (V-) 3 (Femelle) | |
| 4 (Connecteur) WH (CAN_H) 4 (Femelle) | |
| 5 (Connecteur) BU (CAN_L) 5 (Femelle) | |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 SPEEDCONNEC |
| Nombre de pôles | 5 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A (Standard) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 SPEEDCONNEC |
| Nombre de pôles | 5 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | A (Standard) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
| Longueur du câble | 2 m |
| CANopen®/DeviceNet™, PUR, violet [920] | |
| Dessin coté |  |
| Poids de gaine | 90 kg/km |
| Style UL AWM | 21198 (80 °C / 300 V) |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | CANopen®/DeviceNet™, PUR, violet [920] |
| Structure du conducteur | 2xAWG24/19+2xAWG22/19 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 2x 0,25 mm² (Ligne de données) |
| 2x 0,34 mm² (Alimentation) | |
| 1x 0,34 mm² (Cordon de repère) | |
| Diamètre de fil avec isolant | 1,95 mm ±0,05 mm (Ligne de données) |
| 1,4 mm ±0,05 mm (Alimentation) | |
| Diamètre extérieur du câble | 6,70 mm ±0,3 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | lilas rouge RAL 4001 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE moussé (Ligne de données) |
| PE (Alimentation) | |
| Fil, coloris | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film en aluminium revêtu de plastique, face extérieure en aluminium |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Revêtement optique de blindage | 80 % |
| Résistance d'isolement | ≥ 5 GΩ*km (Ligne de données) |
| ≥ 5 GΩ*km (Alimentation) | |
| Résistance de boucle | ≤ 181,80 Ω/km (Ligne de données) |
| ≤ 114,80 Ω/km (Alimentation) | |
| Impédance caractéristique | 120 Ω ±10 % (pour 1 MHz) |
| Capacité de la ligne | nom. 40 nF/km (Ligne de données) |
| Tension nominale câble | ≤ 300 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 34 mm |
| Rayon de courbure minimal, pose souple | 67 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000000, Rayon de courbure: 70 mm, Rayon de courbure: 10 x D, Course: 4,5 m, Vitesse de déplacement: 3 m/s, Accélération: 3 m/s², Température ambiante: -20 °C ... 60 °C |
| Effet d'écran | ≤ 22,9 dB/km (pour 1 MHz) |
| ≤ 16,4 dB/km (à 500 kHz) | |
| ≤ 9,5 dB/km (à 125 kHz) | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance à la propagation des flammes | CEI 60332-1-2 |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 70 °C (Câble, pose souple) | |
| -20 °C ... 60 °C (à l'installation) | |
| -20 °C ... 60 °C (Câble, utilisation de chaînes porte-câbles) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 5 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Femelle (jack) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 2 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -30 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
