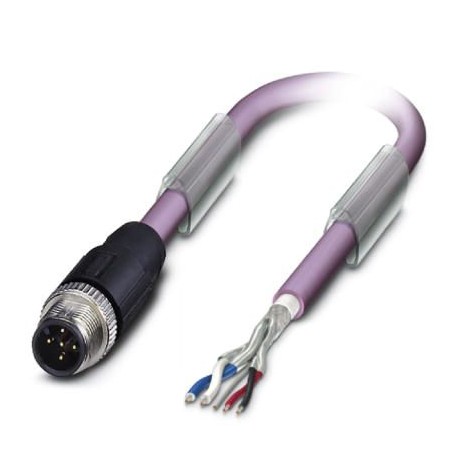

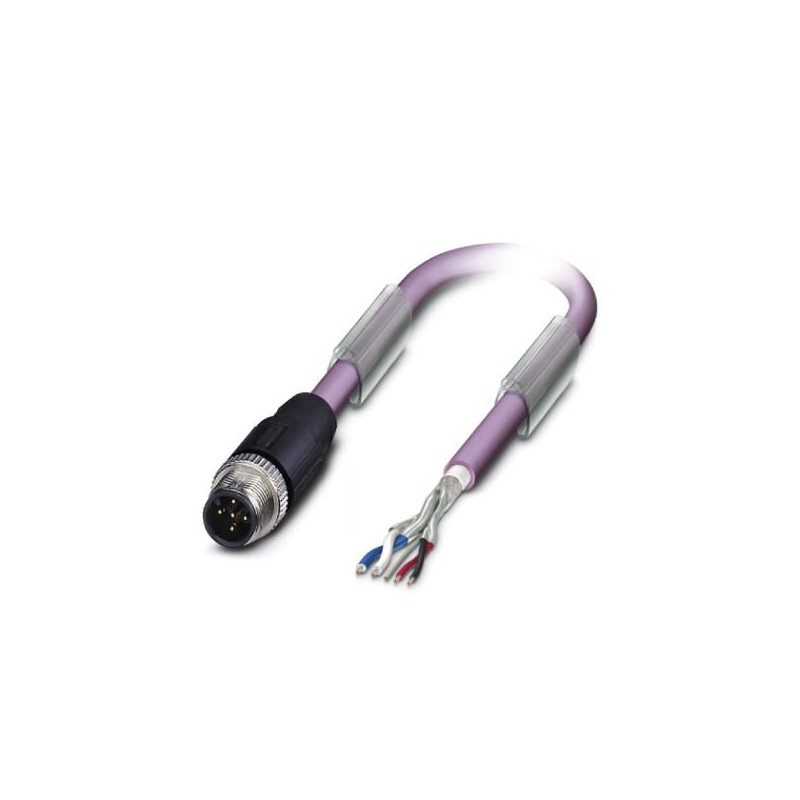

SAC-5P-M12MS/ 2,0-920 1507421 PHOENIX CONTACT Câble préconfectionné pour bus
Référence: SAC-5P-M12MS/ 2,0-920
Code: 1507421
Fabricant: PHOENIX_CONTACT
Description:
Câble préconfectionné pour bus
Câble de système de bus, CANopen®, DeviceNet™, 5 pôles, sans halogène, blindé, connecteur M12 droit, codage : A, à l’extrémité du câble libre, longueur du câble : 2 m
Catégories:
- Détecteurs > Câble confectionné pour détecteur / actionneur
- PHOENIX_CONTACT > Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Données commerciales
| Code de commande | 1507421 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 433 (C-2-2017) |
| GTIN | 4017918900236 |
| Poids par pièce (hors emballage) | 0,138 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Remarque | Vous trouverez davantage de produits avec une longueur de câble variable dans la section Accessoires |
|---|---|
| Courant de référence à 40 ℃ | 4 A |
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | SR (Blindage) |
|---|---|
| 2 (connecteur) | RD (V+) | |
| 3 (connecteur) | BK (V-) | |
| 4 (connecteur) | WH (CAN_H) | |
| 5 (connecteur) | BU (CAN_L) |
Câble
| Type de câble | CAN Bus/DeviceNet |
|---|---|
| Type de câble (symbole) | 920 |
| Style UL AWM | 21198 (80 °C / 300 V) |
| Structure de câble | 2xAWG24/19+2xAWG22/19 |
| Section du conducteur | 2x 0,25 mm² (Ligne de données) |
| 2x 0,34 mm² (Alimentation) | |
| 1x 0,34 mm² (Cordon de repère) | |
| AWG ligne de signaux | 24 |
| AWG alimentation en tension | 22 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| Structure du conducteur alimentation en tension | 19x 0,15 mm |
| Diamètre du fil avec isolant | 1,95 mm ±0,05 mm (Ligne de données) |
| 1,4 mm ±0,05 mm (Alimentation) | |
| Coloris des fils | rouge-noir, bleu-blanc |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film en aluminium revêtu de plastique, face extérieure en aluminium |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 80 % |
| Gaine extérieure, coloris | violet RAL 4001 |
| Diamètre extérieur du câble D | 6,7 mm ±0,3 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 70 mm |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 4,5 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Poids du câble | 90 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé (Ligne de données) |
| PE (Alimentation) | |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 5 GΩ*km (Ligne de données) |
| ≥ 5 GΩ*km (Alimentation) | |
| Résistance de boucle | ≤ 181,80 Ω/km (Ligne de données) |
| ≤ 114,80 Ω/km (Alimentation) | |
| Capacité de la ligne | nom. 40 nF/km (Ligne de données) |
| Impédance d'onde | 120 Ω ±10 % (pour 1 MHz) |
| Atténuation | ≤ 22,9 dB/km (pour 1 MHz) |
| ≤ 16,4 dB/km (à 500 kHz) | |
| ≤ 9,5 dB/km (à 125 kHz) | |
| Tension nominale câble | ≤ 300 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | UL 1581, Sec. 1060 (FT-1) |
| CEI 60332-1 | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
ETIM for 1507421 Détecteurs (EC001855)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique5
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique2 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-30 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
