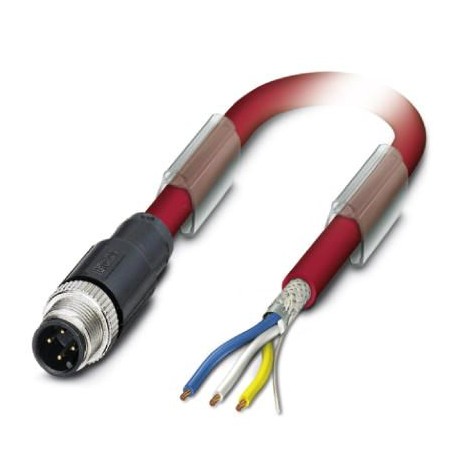

SAC-4P-M12MS/ 5,0-990 1558331 PHOENIX CONTACT Câble préconfectionné pour bus
Référence: SAC-4P-M12MS/ 5,0-990
Code: 1558331
Fabricant: PHOENIX_CONTACT
Article à la demande, sans remboursement.
Description:

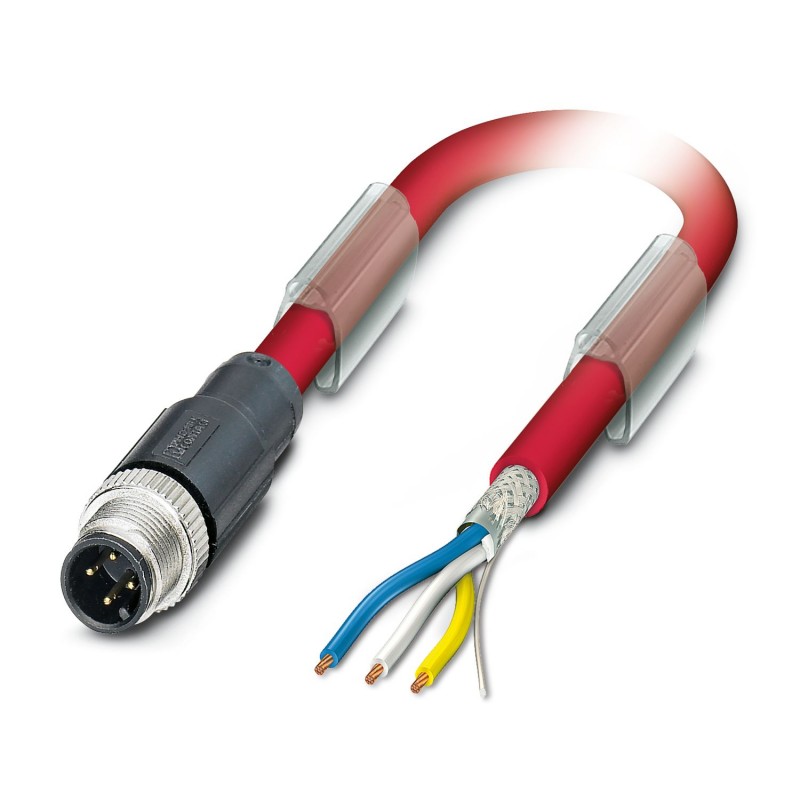

Câble préconfectionné pour bus
Câble système de bus, CC-Link (10 MBit/s), 4 pôles, blindé, connecteur M12 droit, codage : A, à l’extrémité du câble libre, longueur du câble : 5 m
Câble du système de bus, lien CC (10 Mbps), 4 positions, PVC, rouge, blindé, Branche droite M12, code : A, à l’extrémité du câble libre, longueur du câble : 5 m
Catégories:
- Détecteurs > Câble confectionné pour détecteur / actionneur
- PHOENIX_CONTACT > Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Données commerciales
| Code de commande | 1558331 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 401 (PC-2011) |
| GTIN | 4046356293662 |
| Poids par pièce (hors emballage) | 0,381 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 4 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | CC-Link, 10 Mbit/s |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | SR (Blindage) |
|---|---|
| 2 (connecteur) | WH (DB) | |
| 3 (connecteur) | YE (DG) | |
| 4 (connecteur) | BU (DA) |
Câble
| Type de câble | CC-Link |
|---|---|
| Type de câble (symbole) | 990 |
| Structure de câble | 3 x AWG20/7 + 1 x AWG22/19 (cordon de repère) |
| Section du conducteur | 0,5 mm² |
| AWG ligne de signaux | 20 |
| Structure du conducteur ligne de signal | 7x 0,28 mm |
| Epaisseur isolement | 0,89 mm (Gaine extérieure) |
| Coloris des fils | blanc, jaune, bleu |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 78 % |
| Gaine extérieure, coloris | rouge |
| Diamètre extérieur du câble D | 7,7 mm |
| Rayon de courbure minimal, pose fixe | 77 mm |
| Poids du câble | 78,8 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PE moussé, à densité importante |
| Matériau conducteur | Cordon Cu nu |
| Résistance du conducteur | 31,2 Ω/km |
| Capacité en service | 61 pF |
| Impédance d'onde | 110 Ω |
| Tension nominale câble | 300 V |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C (câble, pose fixe) |
| -5 °C ... 60 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
ETIM for 1558331 Détecteurs (EC001855)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique5 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiquePVC
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-30 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-5 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
