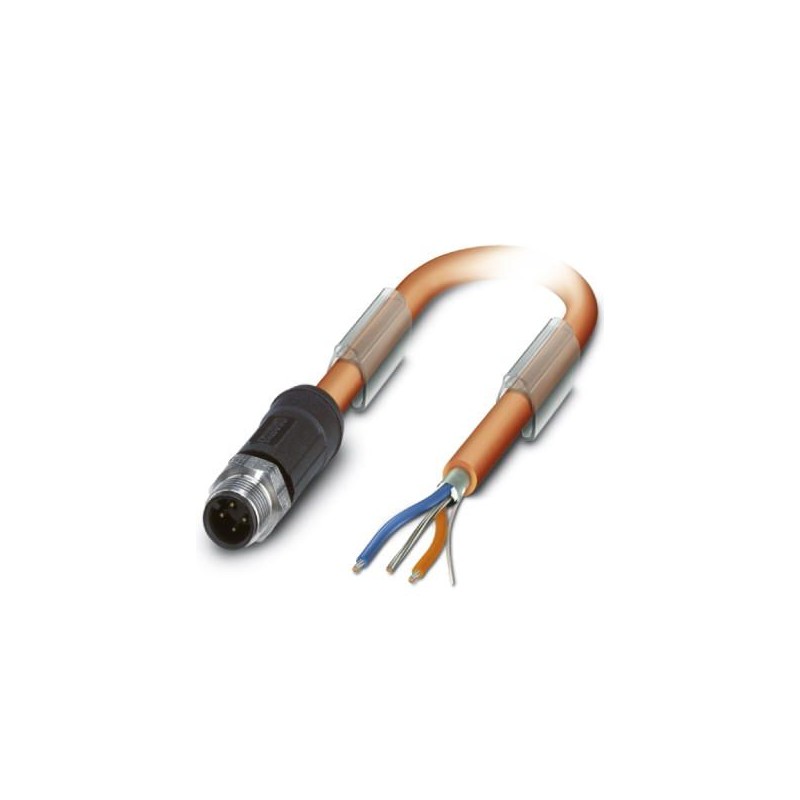

PHOENIX_CONTACT SAC-4P-M12MS/10,0-960 VA 1431199 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

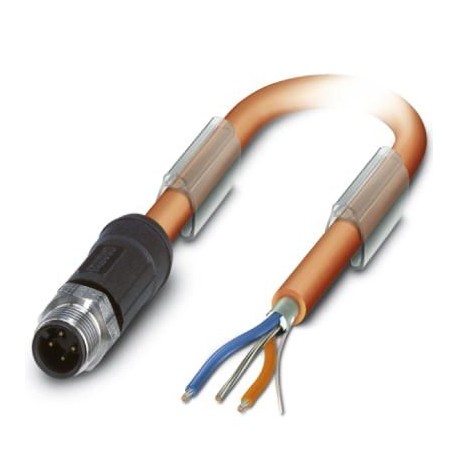

SAC-4P-M12MS/10,0-960 VA 1431199 PHOENIX CONTACT Câble préconfectionné pour bus

Référence: SAC-4P-M12MS/10,0-960 VA

Code: 1431199

Fabricant: PHOENIX_CONTACT

Description:

Câble préconfectionné pour bus
Câble système de bus, FOUNDATION Fieldbus (31,25 kBit/s), 3 pôles, blindé, connecteur droit M12, codage : A, à l’extrémité libre du câble, longueur du câble : 10 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 68,21 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1431199
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 435 (C-2-2017)
GTIN4046356431675
Poids par pièce (hors emballage)0,689 KGM
Numéro du tarif douanier85444290
Pays d'originePL (Pologne)

Cotes

Longueur du câble10 m
Longueurs du dégainage de l'extrémité non terminée50 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
Indice de protectionIP65
IP67
IP68
IP69K

Généralités

RemarqueVous trouverez davantage de produits avec un type et une longueur de câble variables dans la section Accessoires
Courant de référence à 40 ℃4 A
Tension de référence48 V AC
60 V DC
Nombre de pôles3
Couleur zone de préhensionnoir
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Type de signal/catégorieFOUNDATION Fieldbus, 31,25 kbit/s
Affichage d'étatNon
Catégorie de surtensionII
Degré de pollution3
Cycles d'enfichage≥ 100
Couple de serrage0,4 Nm (Connecteurs M12)

Matériau

Classe d'inflammabilité selon UL 94HB
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU GF
Matériau de surface de priseTPU, ignifuge, autoextinguible
Matériau de la moletteAcier inoxydable
Matériau du jointNBR

Normes et spécifications

Classe d'inflammabilité selon UL 94HB

Câble

Type de câbleFieldbus Foundation orange
Type de câble (symbole)960
Structure de câble2xAWG18/7 + 1xAWG20/7
Section du conducteur2x 0,75 mm² (Ligne de signal)
1x 0,5 mm² (Cordon de repère)
AWG ligne de signaux18
Structure du conducteur ligne de signal7x 0,40 mm
Diamètre du fil avec isolant2,24 mm ±0,05 mm
Epaisseur isolement0,5 mm
Coloris des filsbleu, orange
Câblage par paire2 fils par paire
Câblage totalUne paire avec un cordon de repère et des masses de remplissage en direction de l'âme
BlindageFilm alu revêtu matériau plastique avec cordon de repère
Revêtement optique de blindage100 %
Gaine extérieure, colorisorange RAL 2003
Épaisseur gaine extérieure1 mm
Diamètre extérieur du câble D7,5 mm ±0,25 mm
Rayon de courbure minimal, pose fixe75 mm
Poids du câble56,552 kg/km
Résistance à la traction GRP260 N
Gaine extérieure, matériauPVC
Matériau Isolant du filPO (Ligne de signal)
Matériau conducteurCordon Cu étamé
Résistance du conducteur≤ 19,35 Ω/km (Ligne de signal)
26 Ω/km (Blindage)
Capacité en service78 nF (pour 1 kHz)
Capacité de la ligne147 pF/m (pour 1 kHz, fil/blindage)
≤ 3,94 pF/m (capacitance unbalance)
Vitesse du signal0,66 c
Effet d'écran3 dB/km (à 39 kHz)
Impédance de la ligne100 Ω ±20 % (à 31,25 kHz)
Inductance0,6233 µH/m
Tension nominale câble300 V
Propriétés particulièresCâble ITC/PLTC-ER conforme aux normes UL
Résistance à la propagation des flammesUL 1685 (CSA FT 4)
UL 1685 (vertical tray)
UL 1666 (riser)
Température ambiante (fonctionnement)-40 °C ... 105 °C (câble, pose fixe)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1431199 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique10 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiquePVC
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
