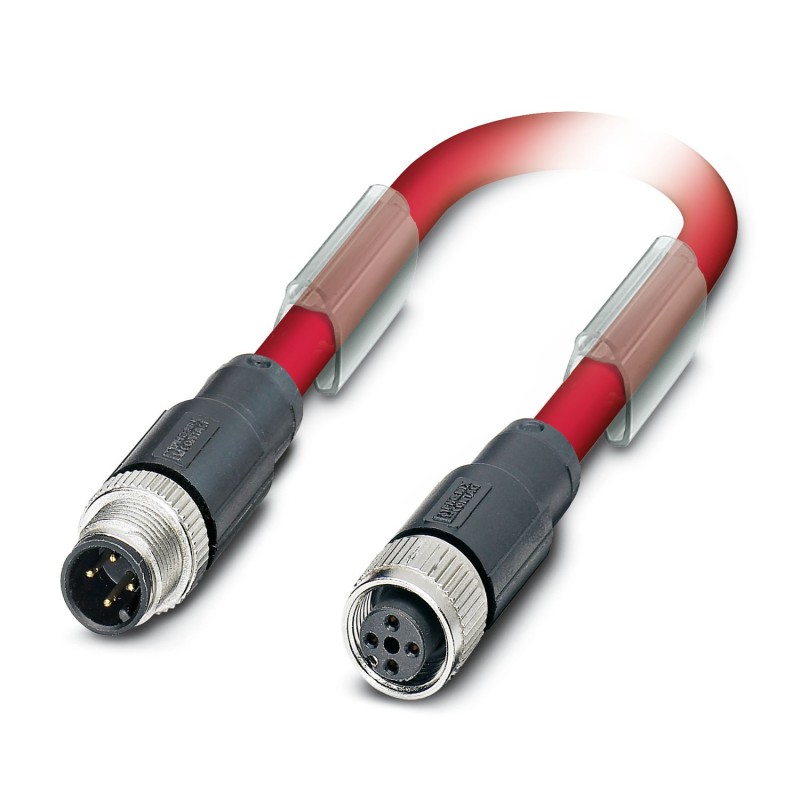

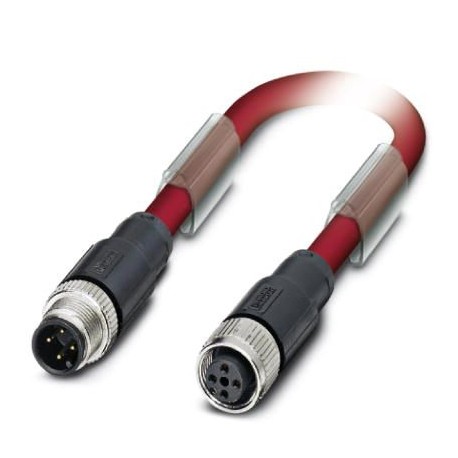

SAC-4P-M12MS/ 0,3-990/M12FS 1558409 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-4P-M12MS/ 0,3-990/M12FS
1558409
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Câble préconfectionné pour bus
Câble de système de bus, CC-Link (10 MBit/s), 4 pôles, blindé, connecteur droit M12, codage : A, une femelle droite M12, codage : A, longueur du câble : 0,3 m
Câble système de bus, liaison CC (10 Mbps), 4 positions, PVC, rouge, blindé, Fiche droite M12, codage : A, sur prise droite M12, codage : A, longueur du câble : 0,3 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1558409 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 401 (PC-2011) |
| GTIN | 4046356293730 |
| Poids par pièce (hors emballage) | 0,056 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 4 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | CC-Link, 10 Mbit/s |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | SR (Blindage) | 1 (Femelle) |
|---|---|
| 2 (connecteur) | WH (DB) | 2 (Femelle) | |
| 3 (connecteur) | YE (DG) | 3 (Femelle) | |
| 4 (connecteur) | BU (DA) | 4 (Femelle) |
Câble
| Type de câble | CC-Link |
|---|---|
| Type de câble (symbole) | 990 |
| Structure de câble | 3 x AWG20/7 + 1 x AWG22/19 (cordon de repère) |
| Section du conducteur | 0,5 mm² |
| AWG ligne de signaux | 20 |
| Structure du conducteur ligne de signal | 7x 0,28 mm |
| Epaisseur isolement | 0,89 mm (Gaine extérieure) |
| Coloris des fils | blanc, jaune, bleu |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 78 % |
| Gaine extérieure, coloris | rouge |
| Diamètre extérieur du câble D | 7,7 mm |
| Rayon de courbure minimal, pose fixe | 77 mm |
| Poids du câble | 78,8 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PE moussé, à densité importante |
| Matériau conducteur | Cordon Cu nu |
| Résistance du conducteur | 31,2 Ω/km |
| Capacité en service | 61 pF |
| Impédance d'onde | 110 Ω |
| Tension nominale câble | 300 V |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C (câble, pose fixe) |
| -5 °C ... 60 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | M12 |
| Type de contact à fiche, côté champ (EF006269) | Femelle (jack) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 0.3 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Rouge |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -30 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -5 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1558409-SAC-4P-M12MS/ 0,3-990/M12FS | 122 Kbytes |
|
