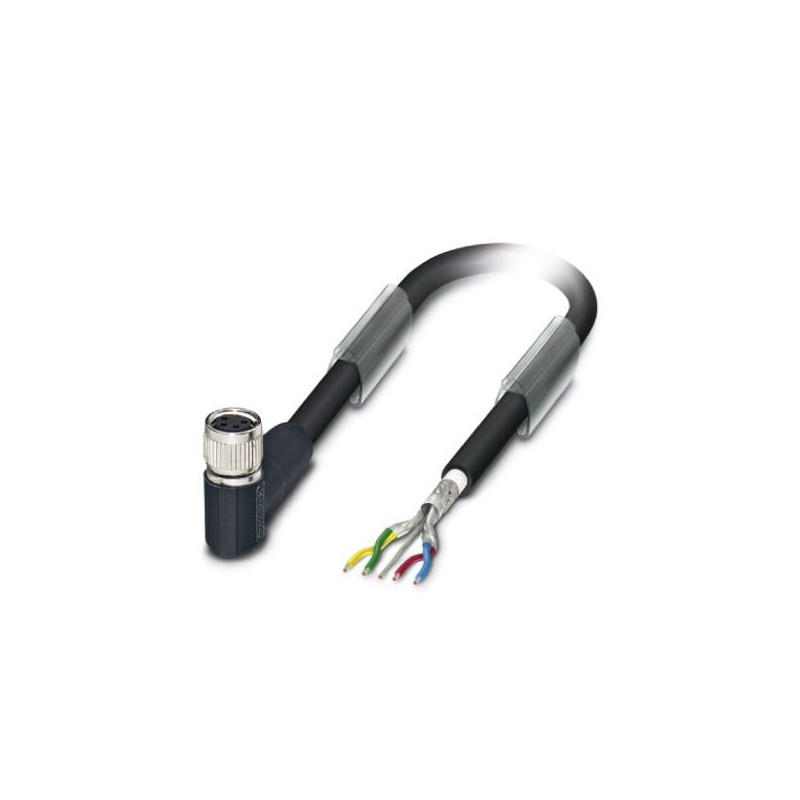

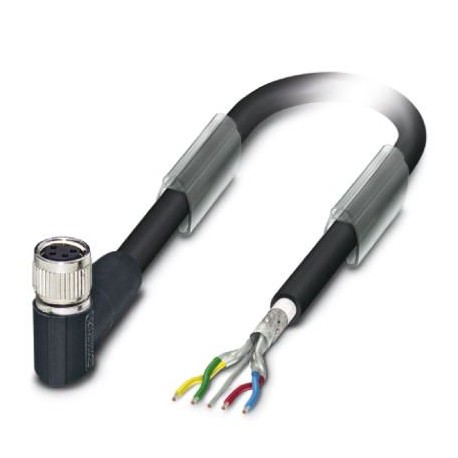

SAC-4P- 5,0-950/M 8FR
1550915
PHOENIX_CONTACT
1
Bussysteemkabel
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1550915 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 222 (C-6-2017) |
GTIN | 4046356151443 |
Poids par pièce (hors emballage) | 0,218 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 4 |
Couleur zone de préhension | noir |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Type de signal/catégorie | INTERBUS |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Tension d'essai | 800 V |
Couple de serrage | 0,2 Nm (Connecteur mâle M8) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (Femelle) | RD (0,34 mm²) |
---|---|
3 (Femelle) | BU (0,34 mm²) | |
2 (Femelle) | YE (0,14 mm²) | |
4 (Femelle) | GN (0,14 mm²) |
Type de câble | INTERBUS |
---|---|
Type de câble (symbole) | 950 |
Style UL AWM | 20963 (80 °C / 30 V) |
Structure de câble | 2xAWG26/19+2xAWG22/19 |
Section du conducteur | 2x 0,14 mm² (Ligne de signal) |
2x 0,34 mm² (Alimentation) | |
1x 0,38 mm² (Cordon de repère) | |
AWG ligne de signaux | 26 |
AWG alimentation en tension | 22 |
Structure du conducteur ligne de signal | 19x 0,10 mm |
Structure du conducteur alimentation en tension | 19x 0,15 mm |
Diamètre du fil avec isolant | 0,97 mm (Ligne de signal) |
1,25 mm (Alimentation) | |
Epaisseur isolement | 0,24 mm (Isolant de fil ligne signal) |
0,25 mm (Isolant de fil alimentation en tension) | |
Coloris des fils | rouge-bleu, vert-jaune |
Câblage par paire | 2 fils par paire |
Type de blindage de paire | Feuille en polyester recouverte d'alu |
Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
Blindage | Tresse en fils de cuivre étamé |
Revêtement optique de blindage | 85 % |
Gaine extérieure, coloris | noir RAL 9005 |
Épaisseur gaine extérieure | env. 0,75 mm |
Diamètre extérieur du câble D | 5,2 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 5 x D |
Rayon de courbure minimum, position flexible | 7,5 x D |
Nombre de cycles de flexion | 1000000 |
Rayon de courbure | 110 mm |
Course | 6 m |
Vitesse de déplacement | 4 m/s |
Accélération | 4 m/s² |
Poids du câble | 41 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PP |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 20 MΩ*km |
Résistance du conducteur | ≤ 150 Ω/km (Ligne de signal) |
≤ 58 Ω/km (Alimentation) | |
Impédance d'onde | 75 Ω ±10 Ω (Ligne de signal) |
55 Ω ±10 Ω (Alimentation) | |
Tension nominale câble | ≤ 100 V |
Tension d'essai fil/fil | 1000 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 1000 V (50 Hz, 1 min) |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-40 °C ... 80 °C (câble, pose souple) |
