SAC-4P-20,0-950/M 8FS 1543333 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-4P-20,0-950/M 8FS
1543333
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble préconfectionné pour bus

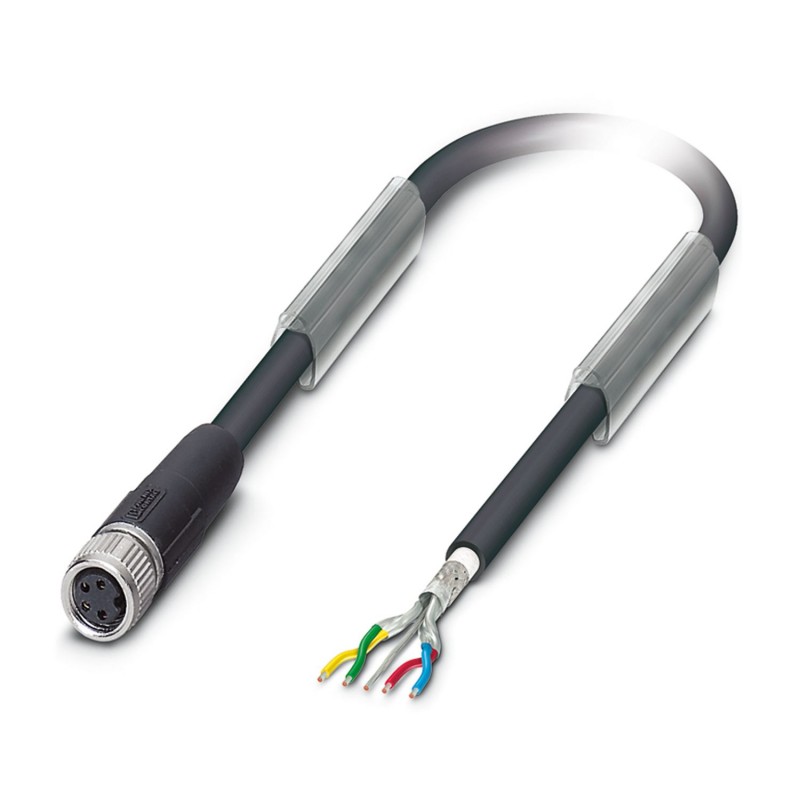

Câble de système de bus, INTERBUS, 4 pôles sans halogène, blindé, extrémité de câble libre, vers femelle droite M8, codage : A, longueur du câble : 20 m
Câble préconfectionné pour bus, INTERBUS, 4-pôles, PUR exempt d'halogène, noir RAL 9005, blindé, extrémité libre, sur Connecteur femelle droit M8, codage: A, longueur de câble: 20 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | INTERBUS |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Système de bus | INTERBUS |
| Type de signal/catégorie | INTERBUS |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Tension d'essai | 800 V |
| Support de transmission | Cuivre |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Brochage | |
| Contact Couleur (désignation des signaux) Contact (en option) | 1 (Femelle) RD (0,34 mm²) |
| 3 (Femelle) BU (0,34 mm²) | |
| 2 (Femelle) YE (0,14 mm²) | |
| 4 (Femelle) GN (0,14 mm²) | |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Version | extrémité libre |
| Longueur du câble | 20 m |
| INTERBUS [950] | |
| Poids de gaine | 41 kg/km |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | INTERBUS [950] |
| Structure du conducteur | 2xAWG26/19+2xAWG22/19 |
| Structure du conducteur ligne de signal | 19x 0,10 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 2x 0,14 mm² (Ligne de signal) |
| 2x 0,34 mm² (Alimentation) | |
| 1x 0,38 mm² (Cordon de repère) | |
| Diamètre de fil avec isolant | 0,97 mm (Ligne de signal) |
| 1,25 mm (Alimentation) | |
| Diamètre extérieur du câble | 5,20 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PP |
| Fil, coloris | rouge-bleu, vert-jaune |
| Epaisseur isolement | 0,24 mm (Isolant de fil ligne signal) |
| 0,25 mm (Isolant de fil alimentation en tension) | |
| Epaisseur gaine extérieure | env. 0,75 mm |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
| Revêtement optique de blindage | 85 % |
| Résistance max. du conducteur | ≤ 150 Ω/km (Ligne de signal) |
| ≤ 58 Ω/km (Alimentation) | |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Impédance caractéristique | 75 Ω ±10 Ω (Ligne de signal) |
| 55 Ω ±10 Ω (Alimentation) | |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 1000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 1000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 7,5 x D |
| Rayon de courbure minimal, pose fixe | 26 mm |
| Rayon de courbure minimal, pose souple | 39 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 1000000, Rayon de courbure: 110 mm, Course: 6 m, Vitesse de déplacement: 4 m/s, Accélération: 4 m/s² |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -40 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Longueur de câble (EF000536) | 20 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
