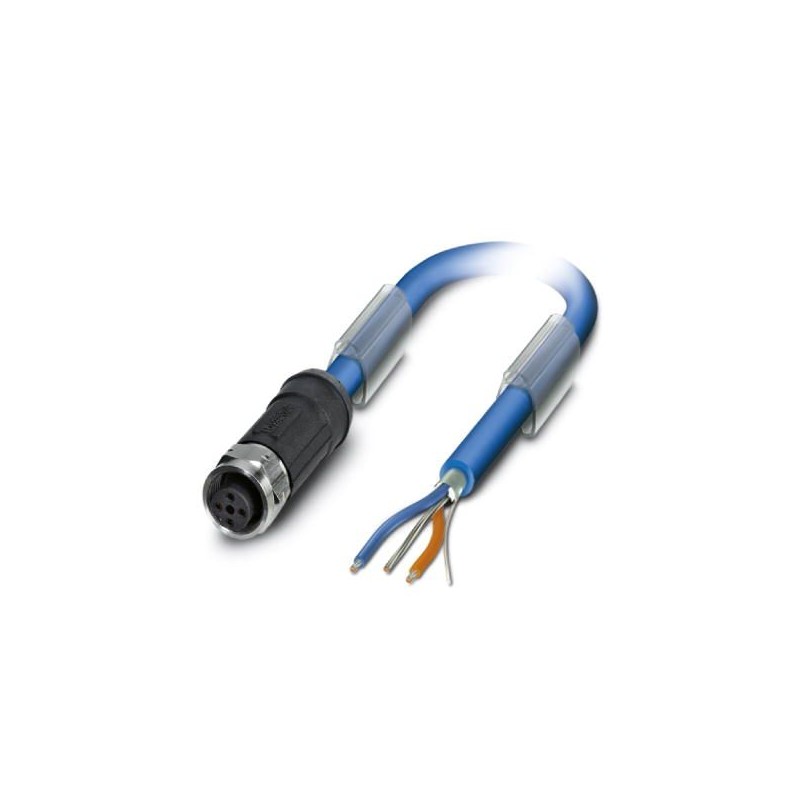

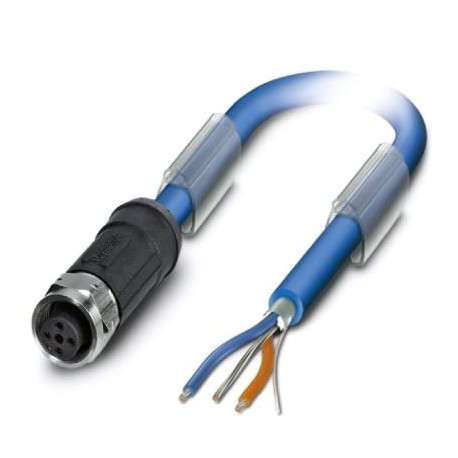

SAC-3P- 2,0-961/M12FS VA 1419082 PHOENIX CONTACT Câble préconfectionné pour bus
Référence: SAC-3P-2,0-961/M12FS VA
Code: 1419082
Fabricant: PHOENIX_CONTACT
Description:
Câble préconfectionné pour bus
Câble de système de bus, PROFIBUS PA (31,25 kBit/s), 3 pôles, blindé, extrémité de câble libre, vers femelle droite M12, codage : A, longueur du câble : 2 m, pour zone Ex avec moletage en acier inoxydable.
Catégories:
- Détecteurs > Câble confectionné pour détecteur / actionneur
- PHOENIX_CONTACT > Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Données commerciales
| Code de commande | 1419082 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 430 (C-2-2017) |
| GTIN | 4046356541497 |
| Poids par pièce (hors emballage) | 0,154 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Généralités
| Remarque | Pour applications sur les circuits électriques en version sécurité intrinsèque « i ». Caractéristiques selon EN 60079-14. |
|---|---|
| Courant de référence à 40 ℃ | 4 A |
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 3 |
| Couleur zone de préhension | noir |
| Détrompage | B - inversé |
| Type de signal/catégorie | PROFIBUS PA, 31,25 kbit/s |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Acier inoxydable |
| Matériau du joint | NBR |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (Femelle) | OG (DATA+) |
|---|---|
| 3 (Femelle) | BU (DATA-) | |
| 4 (Femelle) | SR (Blindage) |
Câble
| Type de câble | FOUNDATION Fieldbus/PROFIBUS PA, bleu |
|---|---|
| Type de câble (symbole) | 961 |
| Structure de câble | 2xAWG18/7 + 1xAWG20/7 |
| Section du conducteur | 2x 0,75 mm² (Ligne de signal) |
| 1x 0,5 mm² (Cordon de repère) | |
| AWG ligne de signaux | 18 |
| Structure du conducteur ligne de signal | 7x 0,40 mm |
| Diamètre du fil avec isolant | 2,24 mm ±0,05 mm |
| Epaisseur isolement | 0,5 mm |
| Coloris des fils | bleu, orange |
| Câblage par paire | 2 fils par paire |
| Câblage total | Une paire avec un cordon de repère et des masses de remplissage en direction de l'âme |
| Blindage | Film alu revêtu matériau plastique avec cordon de repère |
| Revêtement optique de blindage | 100 % |
| Gaine extérieure, coloris | bleu RAL 5015 |
| Épaisseur gaine extérieure | 1 mm |
| Diamètre extérieur du câble D | 7,5 mm ±0,25 mm |
| Rayon de courbure minimal, pose fixe | 75 mm |
| Poids du câble | 56,552 kg/km |
| Résistance à la traction GRP | 260 N |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PO (Ligne de signal) |
| Matériau conducteur | Cordon Cu étamé |
| Résistance du conducteur | ≤ 19,35 Ω/km (Ligne de signal) |
| 26 Ω/km (Blindage) | |
| Capacité en service | 78 nF (pour 1 kHz) |
| Capacité de la ligne | 147 pF/m (pour 1 kHz, fil/blindage) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Vitesse du signal | 0,66 c |
| Effet d'écran | 3 dB/km (à 39 kHz) |
| Impédance de la ligne | 100 Ω ±20 % (à 31,25 kHz) |
| Inductance | 0,6233 µH/m |
| Tension nominale câble | 300 V |
| Propriétés particulières | Câble ITC/PLTC-ER conforme aux normes UL |
| Résistance à la propagation des flammes | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
ETIM for 1419082 Détecteurs (EC001855)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique2 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiquePVC
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
