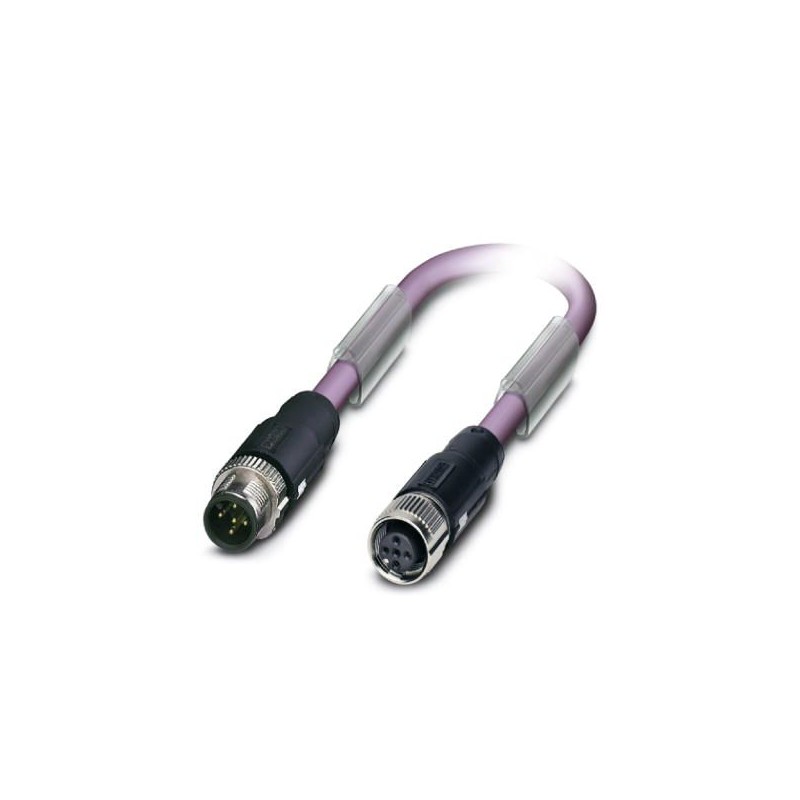

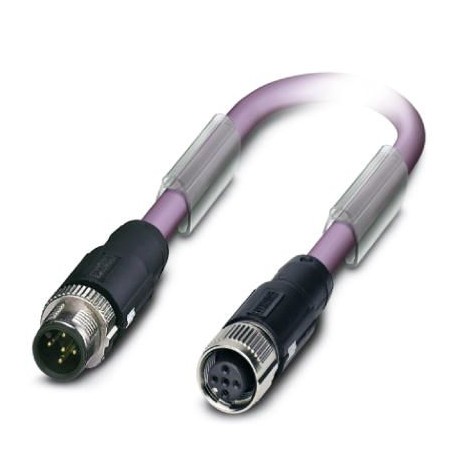

SAC-2P-MSB/ 5,0-910/FSB SCO 1518148 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-2P-MSB/ 5,0-910/FSB SCO
1518148
PHOENIX_CONTACT
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1518148 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 429 (C-2-2017) |
| GTIN | 4017918968267 |
| Poids par pièce (hors emballage) | 0,317 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 2 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | B - inversé |
| Type de signal/catégorie | PROFIBUS, 12 Mbit/s (max.100 m) |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Matériau de contact | CuSn |
|---|---|
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 2 (connecteur) | GN (Ligne A) | 2 (Femelle) |
|---|---|
| 4 (connecteur) | RD (ligne B) | 4 (Femelle) |
Câble
| Type de câble | PROFIBUS |
|---|---|
| Type de câble (symbole) | 910 |
| Style UL AWM | 21198 (80 °C / 300 V) |
| Structure de câble | 1x2xAWG24/19 |
| Section du conducteur | 2x 0,25 mm² (Ligne de signal) |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| Diamètre du fil avec isolant | 2,55 mm ±0,07 mm |
| Coloris des fils | rouge, vert |
| Câblage total | 2 fils avec 2 masses de remplissage en direction de l'âme |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | violet RAL 4001 |
| Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 40 mm |
| Rayon de courbure minimal, pose souple | 65 mm |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 65 mm |
| Course | 4,5 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 80 mm |
| Course | 4,5 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Poids du câble | 90 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau de remplissage | PP |
| Matériau Isolant du fil | Foam-Skin PP |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance du conducteur | ≤ 78,6 Ω/km |
| Capacité de la ligne | nom. 30 pF/m |
| Impédance d'onde | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Atténuation | ≤ 0,049 dB/m (pour 16 MHz) |
| Tension nominale câble | 30 V |
| Tension d'essai fil/fil | 1500 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 1500 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | UL 1581, Sec. 1060 (FT-1) |
| CEI 60332-1-2 | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 80 °C (câble, pose souple) | |
| ≤ 70 °C (Câble, utilisation de chaînes porte-câbles) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1518148-SAC-2P-MSB/ 5,0-910/FSB SCO | 160 Kbytes |
|
