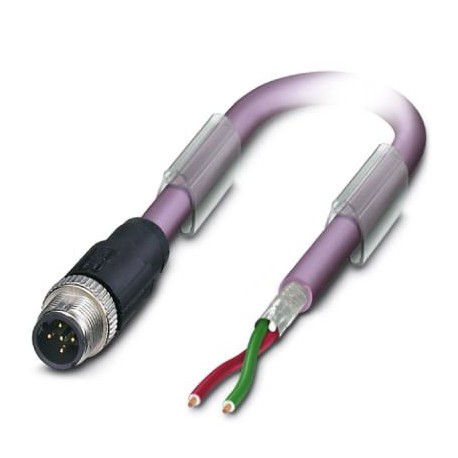

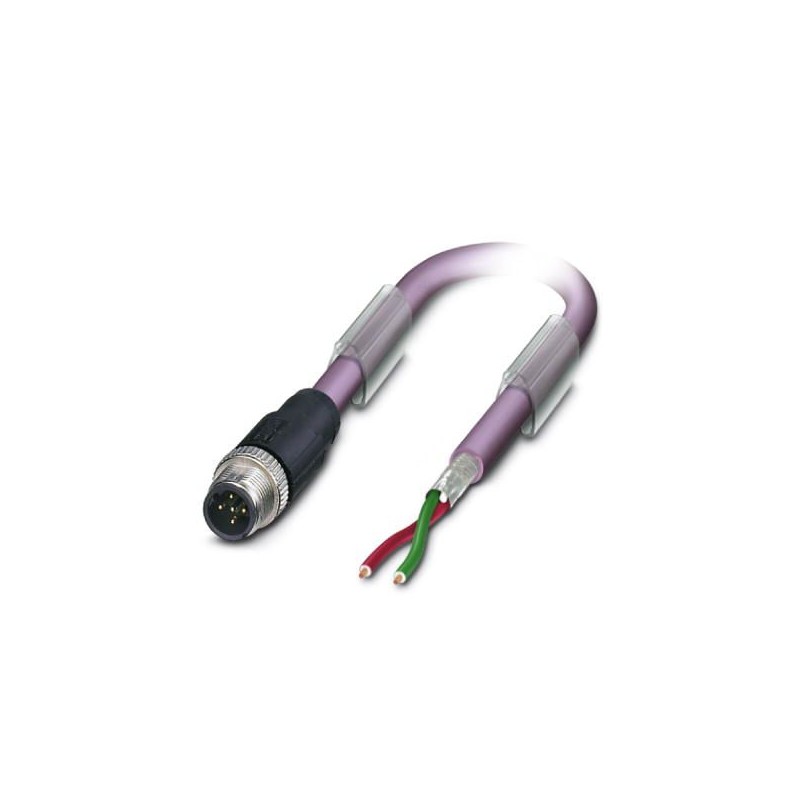

SAC-2P-M12MSB/10,0-910
1507269
PHOENIX_CONTACT
1
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1507269 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 429 (C-2-2017) |
GTIN | 4017918900106 |
Poids par pièce (hors emballage) | 0,631 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 |
Remarque | Vous trouverez davantage de produits avec une longueur de câble variable dans la section Accessoires |
---|---|
Courant de référence à 40 ℃ | 4 A |
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 2 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | B - inversé |
Type de signal/catégorie | PROFIBUS, 12 Mbit/s (max.100 m) |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau de contact | CuSn |
---|---|
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA 6.6 |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Contact | Couleur (désignation des signaux) | Contact (en option) | 2 (connecteur) | GN (Ligne A) |
---|---|
4 (connecteur) | RD (ligne B) |
Type de câble | PROFIBUS |
---|---|
Type de câble (symbole) | 910 |
Style UL AWM | 21198 (80 °C / 300 V) |
Structure de câble | 1x2xAWG24/19 |
Section du conducteur | 2x 0,25 mm² (Ligne de signal) |
AWG ligne de signaux | 24 |
Structure du conducteur ligne de signal | 19x 0,13 mm |
Diamètre du fil avec isolant | 2,55 mm ±0,07 mm |
Coloris des fils | rouge, vert |
Câblage total | 2 fils avec 2 masses de remplissage en direction de l'âme |
Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
Revêtement optique de blindage | 85 % |
Gaine extérieure, coloris | violet RAL 4001 |
Diamètre extérieur du câble D | 7,8 mm ±0,2 mm |
Rayon de courbure minimal, pose fixe | 40 mm |
Rayon de courbure minimal, pose souple | 65 mm |
Nombre de cycles de flexion | 4000000 |
Rayon de courbure | 65 mm |
Course | 4,5 m |
Vitesse de déplacement | 3 m/s |
Accélération | 3 m/s² |
Nombre de cycles de flexion | 5000000 |
Rayon de courbure | 80 mm |
Course | 4,5 m |
Vitesse de déplacement | 3 m/s |
Accélération | 3 m/s² |
Poids du câble | 90 kg/km |
Gaine extérieure, matériau | PUR |
Matériau de remplissage | PP |
Matériau Isolant du fil | Foam-Skin PP |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 5 GΩ*km |
Résistance du conducteur | ≤ 78,6 Ω/km |
Capacité de la ligne | nom. 30 pF/m |
Impédance d'onde | 150 Ω ±10 % (3 MHz ... 20 MHz) |
Atténuation | ≤ 0,049 dB/m (pour 16 MHz) |
Tension nominale câble | 30 V |
Tension d'essai fil/fil | 1500 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 1500 V (50 Hz, 1 min) |
Résistance à la propagation des flammes | UL 1581, Sec. 1060 (FT-1) |
CEI 60332-1-2 | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
d'après IEC 60754-1 | |
Résistance spéciale | Non adhésif |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-30 °C ... 80 °C (câble, pose souple) | |
≤ 70 °C (Câble, utilisation de chaînes porte-câbles) |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
