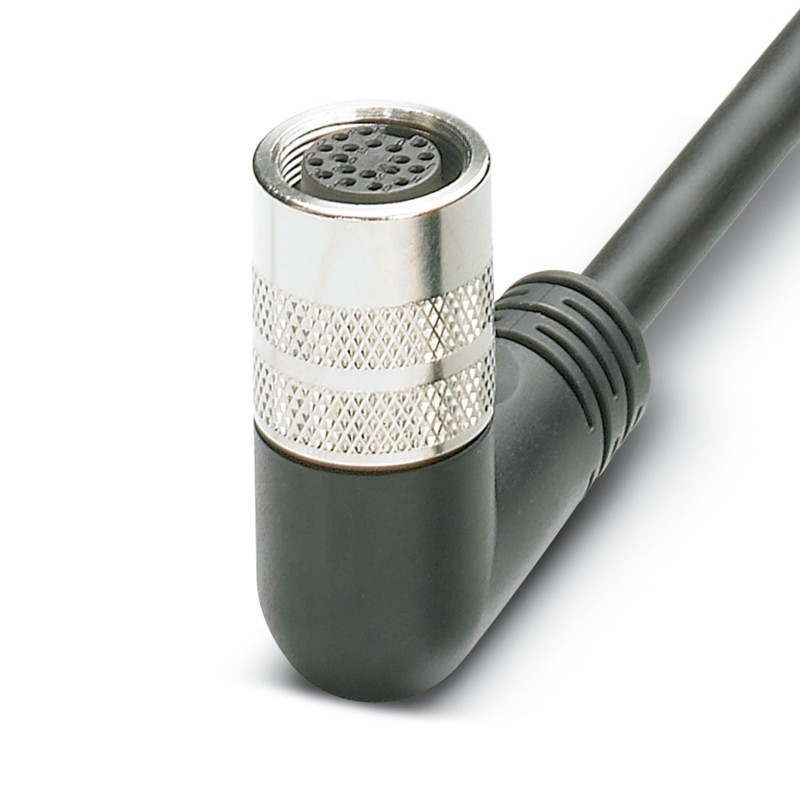

PHOENIX_CONTACT SAC-10P-5,0-PUR/M16FR 1693704 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SAC-10P- 5,0-PUR/M16FR 1693704 PHOENIX CONTACT Câble multiconducteur

Référence: SAC-10P-5,0-PUR/M16FR

Code: 1693704

Fabricant: PHOENIX_CONTACT

Description:

Câble multiconducteur
Câble principal, application : boîtier de capteur/actionneur, type de connexion : Femelle M8 Metal, nombre de stations enfichables : 6, nombre de pôles : 10, occupation des stations enfichables : simple, indication d’état : Non ; Raccordement du câble principal : raccord enfichable M16, PUR/PVC, longueur du câble : 5 m, blindage : non
Câble principal, application : boîtier de capteur/actionneur, nombre de stations enfichables : 6, nombre de pôles : 10, occupation des stations enfichables : simple, indication d’état : Non ; Raccordement du câble principal : raccord enfichable M16, PUR/PVC, longueur du câble : 5 m, blindage : non, Produit alternatif selon RoHS II sans exception 6c (Pb < 0,1%) Code de l’article : 1260750

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 99,68 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1693704
Unité de conditionnement1 pcs
Page cataloguePage 313 (C-2-2017)
GTIN4017918189044
Poids par pièce (hors emballage)0,475 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Généralités

Tension de référence125 V AC
150 V DC
Nombre de pôles10
Nombre de prises6
Mode de raccordement capteur/acteurConnecteur femelle M8

Conditions d'environnement

Indice de protectionIP67
Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
-40 °C ... 90 °C (pour pose fixe)
-5 °C ... 80 °C (pour pose souple)

Caractéristiques câble multiconducteurs

Type de raccordementRaccordement enfichable M16
Longueur du câble5 m
Type de câbleCâble multiconducteurs compatible chaînes porte-câbles
Section ligne de signal6x 0,34 mm²
AWG ligne de signaux22
Structure du conducteur ligne de signal42x 0,10 mm
Section alimentation en tension2x 0,75 mm²
AWG alimentation en tension18
Structure du conducteur alimentation en tension96x 0,10 mm
Diamètre extérieur8,2 mm
Cycles de flexion max.1500000
Rayon de courbure100 mm
Course2 m
Vitesse de déplacement2 m/s

Type d'isolant

Matériau du boîtierPUR
Matériau contact côté câble multiconducteurAlliage de Cu
Matériau surface de contact côté câble multiconducteurplaqué or
Matériel porte-contacts côté câble multiconducteursTPU
Matériau douille filetéeAlliage de Cu
Matériau surface douille filetéeNickelé
Matériau du jointNBR

Affectation des connexions

Emplacement/pôle = broche= couleur de fil1 / 4 (A) = P = WH
2 / 4 (A) = J = GN
3 / 4 (A) = T = YE
4 / 4 (A) = S = GY
5 / 4 (A) = G = PK
6 / 4 (A) = R = RD
1-6 / 1 (+ 120 V) = A+M = BN
1-6 / 3 (0 V) = L+U = BU

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1693704 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique10
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueFemelle (jack)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueCoudé
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique5 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de câble (EF000081)
Valeur de la caractéristiqueMulticonducteur
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-5 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP67
