PHOENIX_CONTACTConnecteurs industrielsWP-GT BRASS PG16 3241026 PHOENIX CONTACT Presse-étoupe

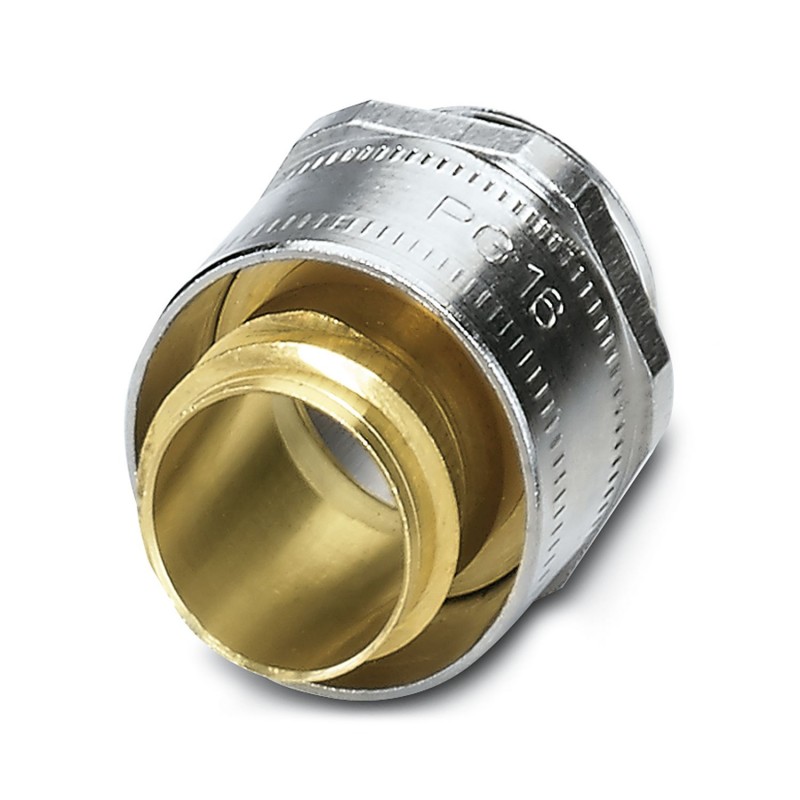

PHOENIX_CONTACT WP-GT BRASS PG16 3241026 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

WP-GT BRASS PG16 3241026 PHOENIX CONTACT Presse-étoupe

Référence: WP-GT BRASS PG16

Code: 3241026

Fabricant: PHOENIX_CONTACT

Description:

Presse-étoupe
Presse-étoupe en laiton avec filetage Pg rotatif, degré de protection IP40
Presse-étoupe en laiton avec filetage Pg, rotatif, indice de protection IP40

Catégories:

  • Gaines de protection > Raccord vissé pour gaine de protection métallique
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitPresse-étoupe pour tube ondulé
Type de presse-étoupeVissage de la gaine de protection
VersionFiletage mâle
Sortie du câbledroit
Type de filetagePg
État de la gestion des données
Révision de l'article00
Dimensions
Largeur29 mm
Hauteur32 mm
Longueur32 mm
Ouverture de clé27 mm
Ouverture de clé Montage27 mm
Dimensions extérieures
Diamètre extérieur21 mm
Dimensions intérieures
Diamètre intérieur15,5 mm
Indications sur les matériaux
Couleurcouleur laiton
MatériauLaiton, nickelé
Matériau du raccordement visséLaiton, nickelé
Composantsexempt d'halogène
Propriétés mécaniques
Caractéristiques mécaniques
Type de presse-étoupeVissage de la gaine de protection
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP40
Température ambiante (fonctionnement)-40 °C ... 250 °C

ETIM for 3241026 Gaines de protection (EC001180)

Nom de la caractéristiqueDiamètre nominal (EF005114)
Valeur de la caractéristique15.5 mm
Nom de la caractéristiqueFiletage rotatif (EF001757)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de raccordement du raccord à écrou sur le boîtier (EF008847)
Valeur de la caractéristiqueFiletage
Nom de la caractéristiqueType de filetage (EF001758)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTaille du raccordement fileté (EF007834)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueEn une partie (EF001774)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTraitement de surface (EF000139)
Valeur de la caractéristiqueNickelé
Nom de la caractéristiquePlus petit diamètre intérieur du tuyau (EF001760)
Valeur de la caractéristique17 mm
Nom de la caractéristiquePlus grand diamètre externe du tuyau (EF002504)
Valeur de la caractéristique21 mm
Nom de la caractéristiqueLongueur de filetage (EF000368)
Valeur de la caractéristique7 mm
Nom de la caractéristiqueLongueur totale (EF000369)
Valeur de la caractéristique32 mm
Nom de la caractéristiqueHauteur totale (EF001761)
Valeur de la caractéristique32 mm
Nom de la caractéristiqueAutorisation en combinaison avec tuyau de protection DIN EN 61386-23 (EF008142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAutorisation en combinaison avec tuyau de protection CSA (EF001765)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAutorisation en combinaison avec tuyau de protection UL (EF001787)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAutorisation en combinaison avec tuyau de protection FI (EF001788)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueTempérature d'utilisation (EF001742)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueNombre d'entrées (EF003593)
Valeur de la caractéristique1
Nom de la caractéristiqueAvec raccordement de mise à la terre (EF006304)
Valeur de la caractéristiqueNon
