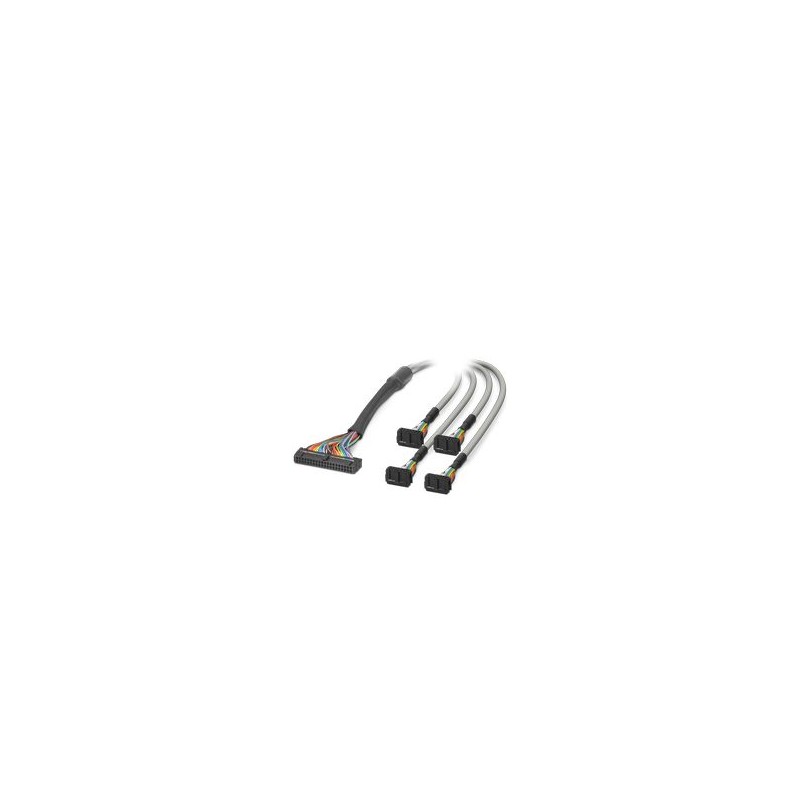

CABLE-FLK40/4FLK14/HF/S7/1,0M 1464625 PHOENIX CONTACT câble rond sans halogènes Connexion 1 : Connexion feme..
CABLE-FLK40/4FLK14/HF/S7/1,0M
1464625
PHOENIX_CONTACT
Article à la demande, sans remboursement.
câble rond sans halogènes ; Connexion 1 : Connexion femelle IDC/FLK (1x 40 poles) ; connexion 2 : connexion IDC/FLK femelle (4x 14 pôles) ; Longueur du câble : 1 m
câble
Câble rond prééquipé, exempt d'halogène; raccordement 1 : IDC/FLK connecteur femelle (1x 40-pôles); raccordement 2 : IDC/FLK connecteur femelle (4x 14-pôles); longueur de câble: 1 m
Commande industrielle API > Câble de liaison
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble préconfectionné |
| Conditions ambiantes | |
| Indice de protection | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -40 °C ... 50 °C (Pose fixe) |
| -10 °C ... 50 °C (Pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Durée d'enclenchement | 100 % ED |
| Courant (par chemin, 50 °C) | ≤ 1 A (à l'état déroulé, voir déclassement) |
| Courant (par chemin, 70 °C) | ≤ 0,6 A (à l'état déroulé, voir déclassement) |
| Automate pris en charge SIEMENS S7-1500 | |
| Carte E/S adaptée | 6ES7521-1BP00-0AA0 (Sinking mode) |
| 6ES7522-1BP00-0AA0 | |
| 6ES7522-1BP50-0AA0 | |
| 6ES7523-1BP50-0AA0 (DI32 (Sinking mode)/DQ32) | |
| Longueur du câble | 1 m |
| Nombre de pôles | 14 |
| Blindé | non |
| Type de conducteur | Câble rond prééquipé, exempt d'halogène |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 14x 0,14 mm² |
| Diamètre de fil avec isolant | 1 mm ±0,03 mm |
| Diamètre extérieur du câble | 5,8 mm ±0,4 mm |
| Gaine extérieure, matériau | exempt d'halogène (type 2) |
| Gaine extérieure, coloris | gris |
| Matériau conducteur | Cordon Cu étamé |
| Résistance de la ligne | ≤ 145 Ω/km (20 °C) |
| Résistance d'isolement | ≥ 20 MΩ*km (20 °C) |
| Rayon de courbure minimal, pose fixe | 50 mm |
| Rayon de courbure minimal, pose souple | 93 mm |
| Cycles de flexion max. | 5000 (Avec rayon ≥ 15 x diamètre extérieur) |
| Absence d'halogène | oui |
| Résistance à la propagation des flammes | CEI 60332-1-2 (conduite) |
| VDE 0842, Partie 332-1-2 (conduite) | |
| CEI 60332-3-22 (conduite) | |
| Résistance à l'huile | contre les projections occasionnelles (conduite) |
| color code | |
| IDC/FLK40 (1) | IDC/FLK14-1 (1) = noir |
| IDC/FLK40 (3) | IDC/FLK14-1 (2) = marron |
| IDC/FLK40 (5) | IDC/FLK14-1 (3) = rouge |
| IDC/FLK40 (7) | IDC/FLK14-1 (4) = orange |
| IDC/FLK40 (9) | IDC/FLK14-1 (5) = jaune |
| IDC/FLK40 (11) | IDC/FLK14-1 (6) = vert |
| IDC/FLK40 (13) | IDC/FLK14-1 (7) = bleu |
| IDC/FLK40 (15) | IDC/FLK14-1 (8) = violet |
| IDC/FLK40 (19) | IDC/FLK14-1 (9) = gris |
| IDC/FLK40 (17) | IDC/FLK14-1 (10) = blanc |
| IDC/FLK40 (21) | IDC/FLK14-2 (1) = noir |
| IDC/FLK40 (23) | IDC/FLK14-2 (2) = marron |
| IDC/FLK40 (25) | IDC/FLK14-2 (3) = rouge |
| IDC/FLK40 (27) | IDC/FLK14-2 (4) = orange |
| IDC/FLK40 (29) | IDC/FLK14-2 (5) = jaune |
| IDC/FLK40 (31) | IDC/FLK14-2 (6) = vert |
| IDC/FLK40 (33) | IDC/FLK14-2 (7) = bleu |
| IDC/FLK40 (35) | IDC/FLK14-2 (8) = violet |
| IDC/FLK40 (39) | IDC/FLK14-2 (9) = gris |
| IDC/FLK40 (37) | IDC/FLK14-2 (10) = blanc |
| IDC/FLK40 (2) | IDC/FLK14-3 (1) = noir |
| IDC/FLK40 (4) | IDC/FLK14-3 (2) = marron |
| IDC/FLK40 (6) | IDC/FLK14-3 (3) = rouge |
| IDC/FLK40 (8) | IDC/FLK14-3 (4) = orange |
| IDC/FLK40 (10) | IDC/FLK14-3 (5) = jaune |
| IDC/FLK40 (12) | IDC/FLK14-3 (6) = vert |
| IDC/FLK40 (14) | IDC/FLK14-3 (7) = bleu |
| IDC/FLK40 (16) | IDC/FLK14-3 (8) = violet |
| IDC/FLK40 (20) | IDC/FLK14-3 (9) = gris |
| IDC/FLK40 (18) | IDC/FLK14-3 (10) = blanc |
| IDC/FLK40 (22) | IDC/FLK14-4 (1) = noir |
| IDC/FLK40 (24) | IDC/FLK14-4 (2) = marron |
| IDC/FLK40 (26) | IDC/FLK14-4 (3) = rouge |
| IDC/FLK40 (28) | IDC/FLK14-4 (4) = orange |
| IDC/FLK40 (30) | IDC/FLK14-4 (5) = jaune |
| IDC/FLK40 (32) | IDC/FLK14-4 (6) = vert |
| IDC/FLK40 (34) | IDC/FLK14-4 (7) = bleu |
| IDC/FLK40 (36) | IDC/FLK14-4 (8) = violet |
| IDC/FLK40 (40) | IDC/FLK14-4 (9) = gris |
| IDC/FLK40 (38) | IDC/FLK14-4 (10) = blanc |
| Section du conducteur AWG | (conversion selon CEI) |
| Raccordement 1 | |
| Connexion selon la norme | selon CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 40 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Raccordement 2 | |
| Connexion selon la norme | selon CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 4 |
| Nombre de pôles | 14 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Généralités | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 1 m |
| Adapté à une carte d'entrée PLC (EF008271) | Oui |
| Adapté à une carte de sortie PLC (EF008272) | Oui |
| Adapté aux signaux numériques (EF008273) | Oui |
| Adapté aux signaux analogiques (EF008274) | Non |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 40 |
