PHOENIX_CONTACTConnexion des appareils décentralisésVS-PPC/PL-PPC/PL-94F-LI/5,0 1415982 PHOENIX CONTACT Câble de réseau

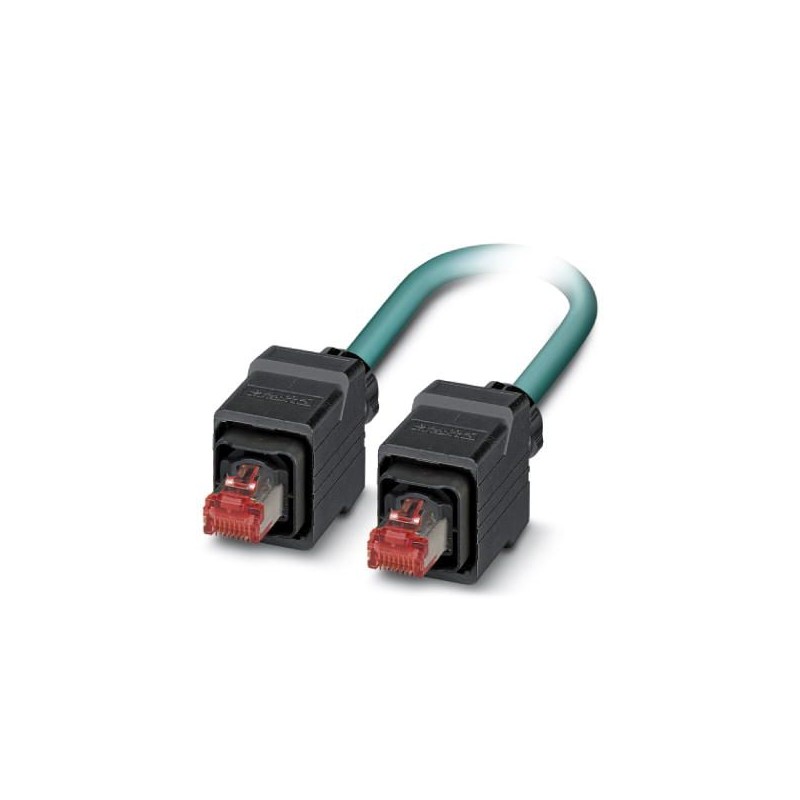

PHOENIX_CONTACT VS-PPC/PL-PPC/PL-94F-LI/5,0 1415982 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

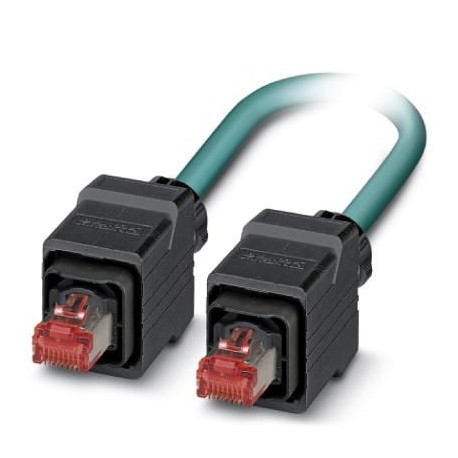

VS-PPC/PL-PPC/PL-94F-LI/5,0 1415982 PHOENIX CONTACT Câble de réseau

Référence: VS-PPC/PL-PPC/PL-94F-LI/5,0

Code: 1415982

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Câble de réseau
Câble Ethernet prêt à l’emploi, CAT6, blindé, 4 paires, flexible AWG 26 (7 fils), RAL 5021 (bleu aqua), connecteur mâle RJ45/IP67, push-pull, boîtier en plastique, vers connecteur mâle RJ45/IP67, push-pull, boîtier en plastique, ligne, longueur 5 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 92,44 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1415982
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 209 (PC-2009)
GTIN4046356475020
Poids par pièce (hors emballage)0,222 KGM
Numéro du tarif douanier85444210
Pays d'originePL (Pologne)

Conditions d'environnement

Indice de protectionIP65
IP67
Température ambiante (fonctionnement)-25 °C ... 60 °C (câble, pose fixe)
-10 °C ... 50 °C (câble, pose souple)

Caractéristiques générales

Nombre de pôles8
Normes / SpécificationsCEI PAS 61076-3-117
Degré de pollution2
Autre description succincte d'articleCâble Ethernet
Mode de verrouillagePush-Pull

Valeurs caractéristiques tête 1

Matériel (composants)Kunststoff

Valeurs caractéristiques tête 2

Matériel (composants)Kunststoff

Normes et spécifications

Normes/PrescriptionsCEI PAS 61076-3-117
Classe d'inflammabilité selon UL 94V2

Câble

Type de câbleEthernet 10 GBit
Type de câble (symbole)94F
Style UL AWM20963 (80 °C / 30 V)
Type de signal/catégorieEthernet CAT6A, 10 Gbit/s
Structure de câble4x2xAWG26/7 ; S/FTP
Section du conducteur4x 2x 0,14 mm²
AWG ligne de signaux26
Structure du conducteur ligne de signal7x 0,16 mm
Diamètre du fil avec isolant1,04 mm
Coloris des filsblanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Câblage par paire2 fils par paire
Type de blindage de paireFilm à revêtement alu
Câblage total4 paires en direction de l'âme
BlindageTresse en fils de cuivre étamé
Revêtement optique de blindage70 %
Gaine extérieure, colorisbleu lagon RAL 5021
Épaisseur gaine extérieure0,65 mm
Diamètre extérieur du câble D6,4 mm ±0,2 mm
Rayon de courbure minimum, position fixe4 x D
Rayon de courbure minimum, position flexible8 x D
Résistance à la traction GRP≤ 100 N
Poids du câble42 kg/km
Gaine extérieure, matériauPUR
Matériau Isolant du filPE moussé
Matériau conducteurCordon Cu nu
Résistance d'isolement≥ 500 MΩ*km
Résistance de boucle≤ 290,00 Ω/km
Capacité de la ligne47 nF/km
Impédance d'onde100 Ω ±5 Ω (pour 100 MHz)
Affaiblissement paradiaphonique (NEXT)75,3 dB (pour 1 MHz)
66,3 dB (pour 4 MHz)
61,8 dB (pour 8 MHz)
60,3 dB (pour 10 MHz)
57,2 dB (pour 16 MHz)
55,8 dB (pour 20 MHz)
54,3 dB (pour 25 MHz)
52,8 dB (pour 31,25 MHz)
48,4 dB (pour 62,5 MHz)
45,3 dB (pour 100 MHz)
40,8 dB (pour 200 MHz)
39,3 dB (pour 250 MHz)
38,1 dB (pour 300 MHz)
36,3 dB (pour 400 MHz)
34,8 dB (pour 500 MHz)
Paradiaphonie cumulée (PSNEXT)72,3 dB (pour 1 MHz)
63,3 dB (pour 4 MHz)
58,8 dB (pour 8 MHz)
57,3 dB (pour 10 MHz)
54,2 dB (pour 16 MHz)
52,8 dB (pour 20 MHz)
51,3 dB (pour 25 MHz)
49,9 dB (pour 31,25 MHz)
45,4 dB (pour 62,5 MHz)
42,3 dB (pour 100 MHz)
37,8 dB (pour 200 MHz)
36,3 dB (pour 250 MHz)
35,1 dB (pour 300 MHz)
33,3 dB (pour 400 MHz)
31,8 dB (pour 500 MHz)
Atténuation3,1 dB (pour 1 MHz)
5,7 dB (pour 4 MHz)
8 dB (pour 8 MHz)
8,9 dB (pour 10 MHz)
11,2 dB (pour 16 MHz)
12,6 dB (pour 20 MHz)
14,1 dB (pour 25 MHz)
15,8 dB (pour 31,25 MHz)
22,5 dB (pour 62,5 MHz)
28,7 dB (pour 100 MHz)
41,4 dB (pour 200 MHz)
46,6 dB (pour 250 MHz)
51,4 dB (pour 300 MHz)
60,1 dB (pour 400 MHz)
67,9 dB (pour 500 MHz)
Affaiblissement de régularité (RL)20 dB (pour 1 MHz)
23 dB (pour 4 MHz)
24,5 dB (pour 8 MHz)
25 dB (pour 10 MHz)
25 dB (pour 16 MHz)
25 dB (pour 20 MHz)
24,2 dB (pour 25 MHz)
23,3 dB (pour 31,25 MHz)
20,7 dB (pour 62,5 MHz)
19 dB (pour 100 MHz)
16,4 dB (pour 200 MHz)
15,6 dB (pour 250 MHz)
15,6 dB (pour 300 MHz)
15,6 dB (pour 400 MHz)
15,6 dB (pour 500 MHz)
Durée du parcours du signal5,13 ns/m
Effet d'écran≥ 80 dB (à 30 ... 100 MHz)
Tension nominale câble≤ 100 V
Tension d'essai fil/fil700 V (50 Hz, 1 min)
Tension d'essai fil/blindage700 V (50 Hz, 1 min)
Résistance à la propagation des flammesselon CEI 60332-1-2
Absence d'halogèned'après IEC 60754-1
Résistance à l'huileselon DIN EN 60811-2-1
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-20 °C ... 80 °C (câble, pose souple)
Température ambiante (montage)-20 °C ... 80 °C
Température ambiante (stockage/transport)-20 °C ... 80 °C

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1415982 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique8
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de contact à fiche, côté boîtier (EF008386)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique5 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-20 °C
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
