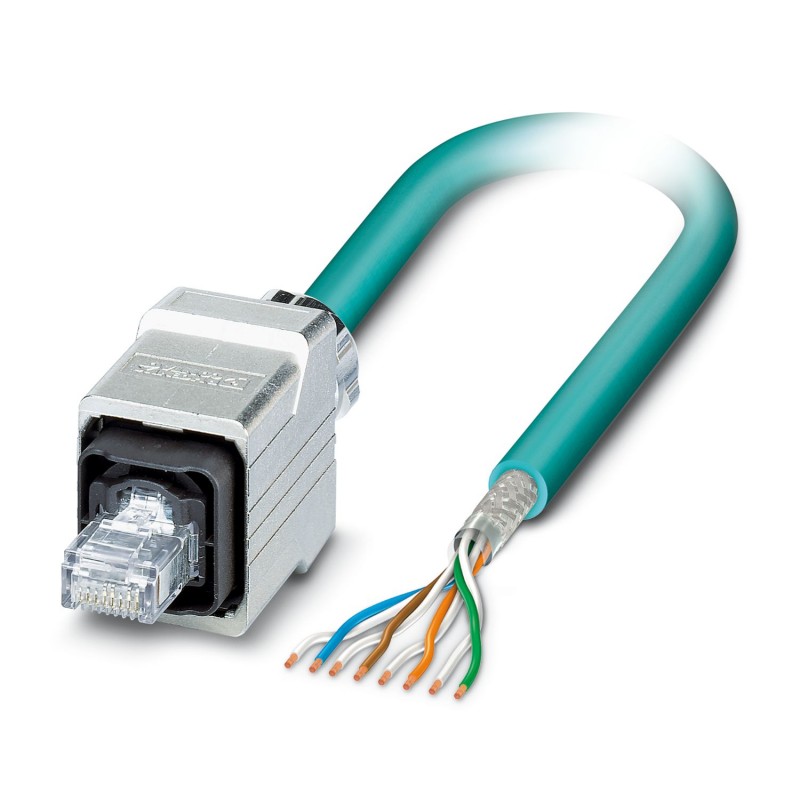

VS-PPC/ME-OE-94C-LI/2,0 1412736 PHOENIX CONTACT Câble de réseau
VS-PPC/ME-OE-94C-LI/2,0
1412736
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble de réseau
Confec., blindé, 4 paires, AWG 26 adapté aux chaînes d’approvisionnement (19 fils), RAL 5021 (bleu d’eau), connect. Boîtier métallique RJ45/IP67 mâle Push Pull à l’extrémité libre du câble, ligne, long 2m
Câble Ethernet préconfectionné, blindé, à 4 paires, AWG 26 compatible avec les chaînes porte-câbles (19 fils), RAL 5021 (bleu d'eau), connecteur mâle RJ45/IP67 boîtier métallique Push-Pull sur extrémité non terminée, Line, longueur 2 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Type de capteur | Ethernet |
| Nombre de pôles | 8 |
| Enfichable | RJ45 |
| Nombre de sorties de câble | 1 |
| Nombre de prises | 1 |
| Blindé | oui |
| Sortie du câble | droit |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Support de transmission | Cuivre |
| Vitesse de transmission | 1 GBit/s |
| Impédance caractéristique | 100 Ω |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 200 |
| Classe d'inflammabilité selon UL 94 | V2 |
| Gaine extérieure, matériau | PUR |
| Matériau conducteur | Cordon Cu nu |
| Raccordement 1 | |
| Type | connecteur mâle droit RJ45 |
| Mode de verrouillage | Push-Pull |
| Matériau | Métallique |
| Indice de protection | IP67 |
| Raccordement 2 | |
| Type | extrémité libre |
| Longueur du câble | 2,00 m |
| Chaîne porte-câbles Ethernet CAT5e, 4 paires [94C] | |
| Dessin coté |  |
| Blindé | oui |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Poids de gaine | 57 kg/km |
| Type | Chaîne porte-câbles Ethernet CAT5e, 4 paires |
| Abréviation | 9YC(ST)11Y |
| Type de câble (symbole) | 94C |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 1 Gbit/s |
| Structure de câble | 4x2xAWG26/19, S/UTP |
| Diamètre extérieur du câble | 6,90 mm +0,1 mm ... 0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Epaisseur gaine extérieure | 0,85 mm |
| Matériau conducteur | Cordon Cu nu |
| Structure du conducteur ligne de signal | 19x 0,10 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 4x 2x 0,14 mm² |
| Matériel Isolant du fil | PP |
| Diamètre de fil avec isolant | 1 mm |
| Fil, coloris | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires et 4 masses de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 90 % |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 700,00 V (50 Hz, 1 min.) |
| Résistance d'isolation de la ligne | ≥ 500 MΩ*km |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Impédance caractéristique | 100 Ω ±5 Ω (pour 100 MHz) |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Capacité de la ligne | env. 50 nF/km (pour 1 kHz) |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance à la traction | ≤ 100 N |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 7,5 x D |
| Vitesse de déplacement | 3 m/s |
| Accélération | 5 m/s² |
| Affaiblissement paradiaphonique (NEXT) | 65,3 dB (pour 1 MHz) |
| 56,3 dB (pour 4 MHz) | |
| 50,3 dB (pour 10 MHz) | |
| 47,2 dB (pour 16 MHz) | |
| 45,8 dB (pour 20 MHz) | |
| 42,9 dB (pour 31,25 MHz) | |
| 38,4 dB (pour 62,5 MHz) | |
| 35,3 dB (pour 100 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
| 53,3 dB (pour 4 MHz) | |
| 47,3 dB (pour 10 MHz) | |
| 44,2 dB (pour 16 MHz) | |
| 42,8 dB (pour 20 MHz) | |
| 39,9 dB (pour 31,25 MHz) | |
| 35,4 dB (pour 62,5 MHz) | |
| 32,3 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
| 24,1 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 23,6 dB (pour 31,25 MHz) | |
| 21,5 dB (pour 62,5 MHz) | |
| 20,1 dB (pour 100 MHz) | |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (Câble, pose souple) |
| -40 °C ... 80 °C (câble, pose fixe) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP65/IP67 | |
| Normes/prescriptions | CEI PAS 61076-3-117 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 8 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 2 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Non |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Classe de protection (IP) (EF005474) | IP65 |
