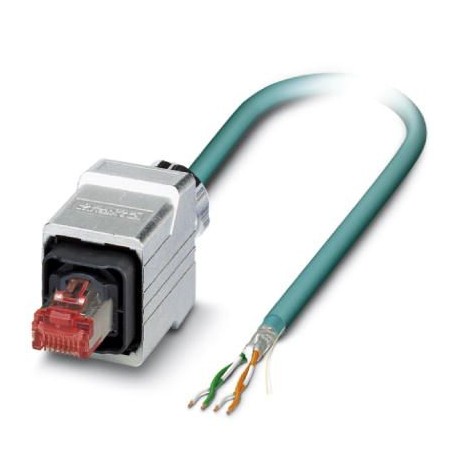

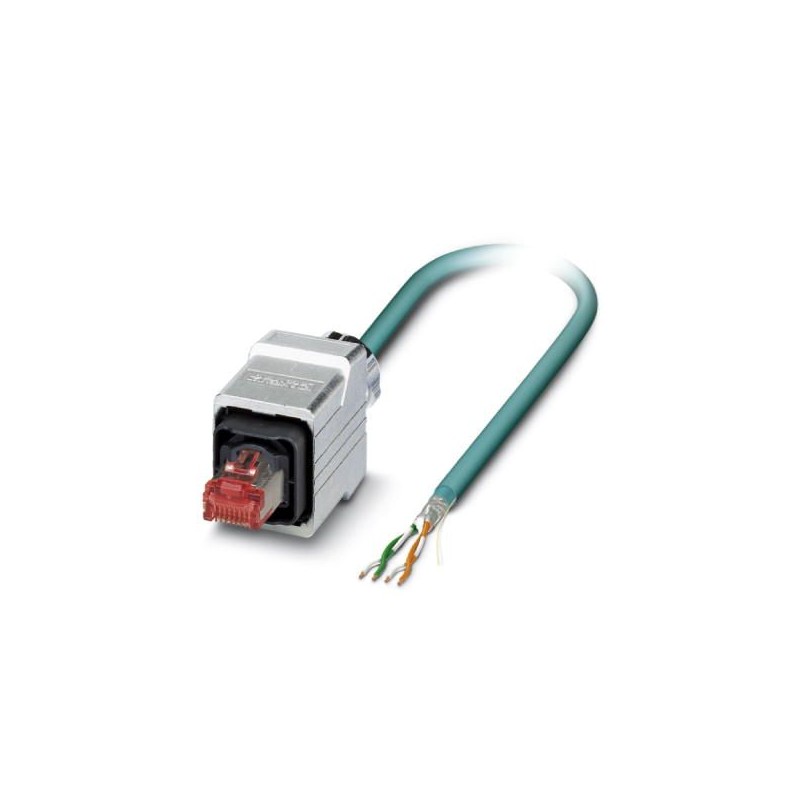

VS-PPC/ME-OE-93E-LI/5,0
1405743
PHOENIX_CONTACT
1
Câble de réseau
Installation de réseaux de communication > Câble de brassage cuivre
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1405743 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 402 (C-2-2017) |
GTIN | 4046356475938 |
Poids par pièce (hors emballage) | 0,305 KGM |
Numéro du tarif douanier | 85444210 |
Pays d'origine | PL (Pologne) |
Nombre de pôles | 4 |
---|---|
Normes / Spécifications | CEI PAS 61076-3-117 |
Degré de pollution | 2 |
Autre description succincte d'article | Câble Ethernet |
Mode de verrouillage | Push-Pull |
Normes/Prescriptions | CEI PAS 61076-3-117 |
---|---|
Classe d'inflammabilité selon UL 94 | V2 |
Type de câble | PUR ETHERNET 2x2 FLEX |
---|---|
Type de câble (symbole) | 93E |
Style UL AWM | 20963 (80 °C / 30 V) |
Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 100 Mbit/s |
Structure de câble | 2x2xAWG26/7; SF/UTP |
Section du conducteur | 2x 2x 0,14 mm² |
AWG ligne de signaux | 26 |
Structure du conducteur ligne de signal | 7x 0,16 mm |
Diamètre du fil avec isolant | 0,98 mm |
Coloris des fils | blanc/orange-orange, blanc/vert-vert |
Câblage par paire | 2 fils par paire |
Câblage total | 2 paires avec 2 masses de remplissage en direction de l'âme |
Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
Revêtement optique de blindage | 70 % |
Gaine extérieure, coloris | bleu lagon RAL 5021 |
Épaisseur gaine extérieure | 1,2 mm |
Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 4 x D |
Rayon de courbure minimum, position flexible | 8 x D |
Résistance à la traction GRP | ≤ 80 N |
Poids du câble | 42 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PE moussé |
Matériau conducteur | Cordon Cu nu |
Normes/prescriptions | Exigences électriques EN 50288-2-2 |
Résistance d'isolement | ≥ 500 MΩ*km |
Résistance de boucle | ≤ 290,00 Ω/km |
Capacité de la ligne | env. 45 nF/km (pour 1 kHz) |
Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
Affaiblissement paradiaphonique (NEXT) | 65,3 dB (pour 1 MHz) |
56,3 dB (pour 4 MHz) | |
50,3 dB (pour 10 MHz) | |
47,2 dB (pour 16 MHz) | |
45,8 dB (pour 20 MHz) | |
42,9 dB (pour 31,25 MHz) | |
38,4 dB (pour 62,5 MHz) | |
35,3 dB (pour 100 MHz) | |
Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
53,3 dB (pour 4 MHz) | |
47,3 dB (pour 10 MHz) | |
44,2 dB (pour 16 MHz) | |
42,8 dB (pour 20 MHz) | |
39,9 dB (pour 31,25 MHz) | |
35,4 dB (pour 62,5 MHz) | |
32,3 dB (pour 100 MHz) | |
Atténuation | 3,2 dB (pour 1 MHz) |
6 dB (pour 4 MHz) | |
9,5 dB (pour 10 MHz) | |
12,1 dB (pour 16 MHz) | |
13,6 dB (pour 20 MHz) | |
17,1 dB (pour 31,25 MHz) | |
24,8 dB (pour 62,5 MHz) | |
32 dB (pour 100 MHz) | |
Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
24,1 dB (pour 8 MHz) | |
25 dB (pour 10 MHz) | |
25 dB (pour 16 MHz) | |
25 dB (pour 20 MHz) | |
23,6 dB (pour 31,25 MHz) | |
21,5 dB (pour 62,5 MHz) | |
20,1 dB (pour 100 MHz) | |
Durée du parcours du signal | 5,3 ns/m |
Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
Tension nominale câble | ≤ 100 V (Valeur de crête, par pour courants forts) |
Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
Capacité de charge du câble | 2 A (selon DIN VDE 0891-1) |
Résistance à la propagation des flammes | selon CEI 60332-1-2 |
selon la norme UL VW1 | |
Absence d'halogène | d'après IEC 60754-1 |
Résistance à l'huile | selon EN 60811-2-1 |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-20 °C ... 80 °C (câble, pose souple) | |
Température ambiante (montage) | -20 °C ... 80 °C |
Température ambiante (stockage/transport) | -20 °C ... 80 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
