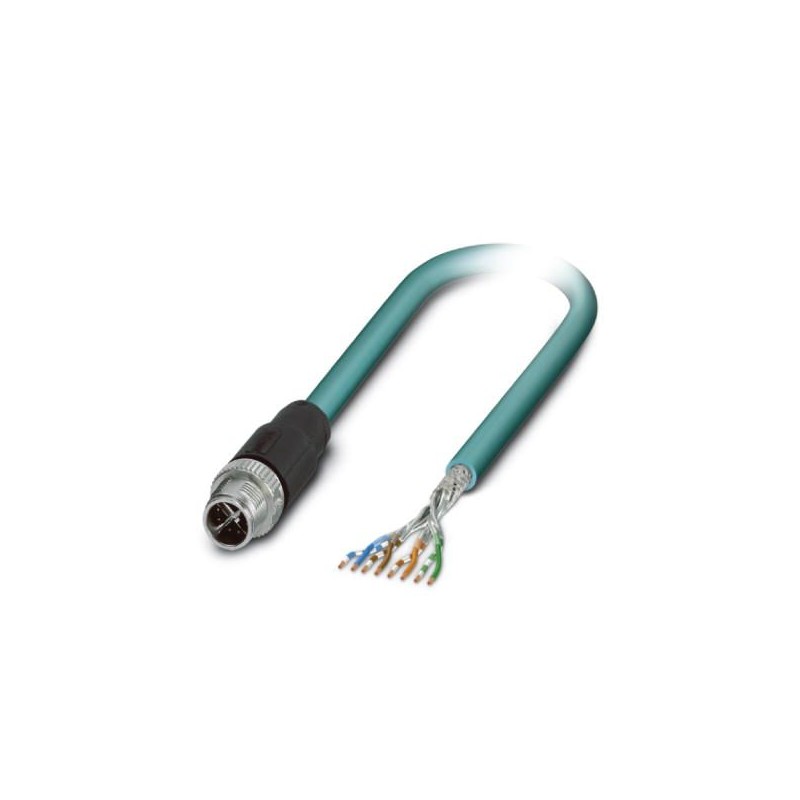

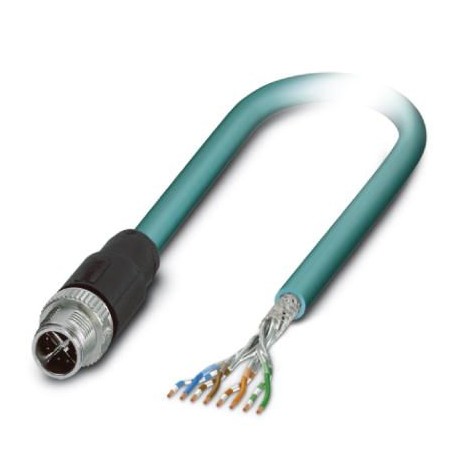

VS-M12MSS-OE-94F/ 5,0/10G
1440559
PHOENIX_CONTACT
1
Câble de réseau
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1440559 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 305 (PC-2011) |
GTIN | 4046356504478 |
Poids par pièce (hors emballage) | 0,237 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Indice de protection | IP65 |
---|---|
IP67 | |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
Courant de référence à 40 ℃ | 0,5 A |
---|---|
Tension de référence | 48 V |
Nombre de pôles | 8 |
Type de signal/catégorie | Ethernet CAT6A, 10 Gbit/s |
Catégorie de surtension | II |
Degré de pollution | 3 |
Autre description succincte d'article | Câble Ethernet |
Type tête | Connecteur droite M12 SPEEDCONNEC / IP65 |
---|---|
Nombre de pôles (modèle d'enfichage) | 8 (8) |
Détrompage | X (Données) |
Coloris | noir |
Blindé | oui |
Type de câble | Ethernet 10 GBit |
---|---|
Type de câble (symbole) | 94F |
Style UL AWM | 20963 (80 °C / 30 V) |
Type de signal/catégorie | Ethernet CAT6A, 10 Gbit/s |
Structure de câble | 4x2xAWG26/7 ; S/FTP |
Section du conducteur | 4x 2x 0,14 mm² |
AWG ligne de signaux | 26 |
Structure du conducteur ligne de signal | 7x 0,16 mm |
Diamètre du fil avec isolant | 1,04 mm |
Coloris des fils | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
Câblage par paire | 2 fils par paire |
Type de blindage de paire | Film à revêtement alu |
Câblage total | 4 paires en direction de l'âme |
Blindage | Tresse en fils de cuivre étamé |
Revêtement optique de blindage | 70 % |
Gaine extérieure, coloris | bleu lagon RAL 5021 |
Épaisseur gaine extérieure | 0,65 mm |
Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 4 x D |
Rayon de courbure minimum, position flexible | 8 x D |
Résistance à la traction GRP | ≤ 100 N |
Poids du câble | 42 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PE moussé |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 500 MΩ*km |
Résistance de boucle | ≤ 290,00 Ω/km |
Capacité de la ligne | 47 nF/km |
Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
Affaiblissement paradiaphonique (NEXT) | 75,3 dB (pour 1 MHz) |
66,3 dB (pour 4 MHz) | |
61,8 dB (pour 8 MHz) | |
60,3 dB (pour 10 MHz) | |
57,2 dB (pour 16 MHz) | |
55,8 dB (pour 20 MHz) | |
54,3 dB (pour 25 MHz) | |
52,8 dB (pour 31,25 MHz) | |
48,4 dB (pour 62,5 MHz) | |
45,3 dB (pour 100 MHz) | |
40,8 dB (pour 200 MHz) | |
39,3 dB (pour 250 MHz) | |
38,1 dB (pour 300 MHz) | |
36,3 dB (pour 400 MHz) | |
34,8 dB (pour 500 MHz) | |
Paradiaphonie cumulée (PSNEXT) | 72,3 dB (pour 1 MHz) |
63,3 dB (pour 4 MHz) | |
58,8 dB (pour 8 MHz) | |
57,3 dB (pour 10 MHz) | |
54,2 dB (pour 16 MHz) | |
52,8 dB (pour 20 MHz) | |
51,3 dB (pour 25 MHz) | |
49,9 dB (pour 31,25 MHz) | |
45,4 dB (pour 62,5 MHz) | |
42,3 dB (pour 100 MHz) | |
37,8 dB (pour 200 MHz) | |
36,3 dB (pour 250 MHz) | |
35,1 dB (pour 300 MHz) | |
33,3 dB (pour 400 MHz) | |
31,8 dB (pour 500 MHz) | |
Atténuation | 3,1 dB (pour 1 MHz) |
5,7 dB (pour 4 MHz) | |
8 dB (pour 8 MHz) | |
8,9 dB (pour 10 MHz) | |
11,2 dB (pour 16 MHz) | |
12,6 dB (pour 20 MHz) | |
14,1 dB (pour 25 MHz) | |
15,8 dB (pour 31,25 MHz) | |
22,5 dB (pour 62,5 MHz) | |
28,7 dB (pour 100 MHz) | |
41,4 dB (pour 200 MHz) | |
46,6 dB (pour 250 MHz) | |
51,4 dB (pour 300 MHz) | |
60,1 dB (pour 400 MHz) | |
67,9 dB (pour 500 MHz) | |
Affaiblissement de régularité (RL) | 20 dB (pour 1 MHz) |
23 dB (pour 4 MHz) | |
24,5 dB (pour 8 MHz) | |
25 dB (pour 10 MHz) | |
25 dB (pour 16 MHz) | |
25 dB (pour 20 MHz) | |
24,2 dB (pour 25 MHz) | |
23,3 dB (pour 31,25 MHz) | |
20,7 dB (pour 62,5 MHz) | |
19 dB (pour 100 MHz) | |
16,4 dB (pour 200 MHz) | |
15,6 dB (pour 250 MHz) | |
15,6 dB (pour 300 MHz) | |
15,6 dB (pour 400 MHz) | |
15,6 dB (pour 500 MHz) | |
Durée du parcours du signal | 5,13 ns/m |
Effet d'écran | ≥ 80 dB (à 30 ... 100 MHz) |
Tension nominale câble | ≤ 100 V |
Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
Résistance à la propagation des flammes | selon CEI 60332-1-2 |
Absence d'halogène | d'après IEC 60754-1 |
Résistance à l'huile | selon DIN EN 60811-2-1 |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-20 °C ... 80 °C (câble, pose souple) | |
Température ambiante (montage) | -20 °C ... 80 °C |
Température ambiante (stockage/transport) | -20 °C ... 80 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
