PHOENIX_CONTACTCâbles, capteurs et actionneursVS-M12MS-M12MS-94C-LI/2,0 1413722 PHOENIX CONTACT Câble de réseau

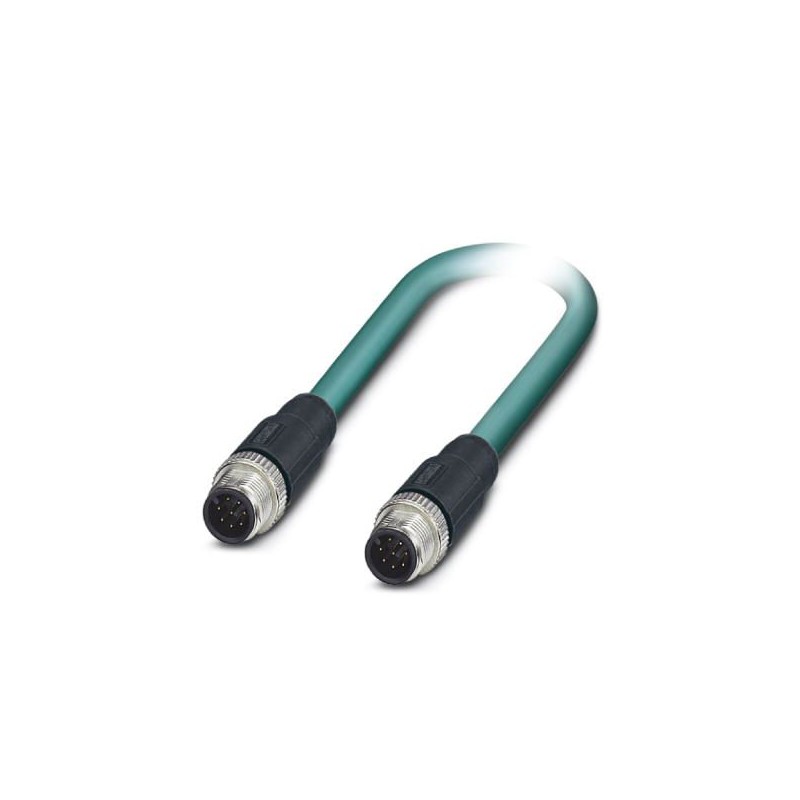

PHOENIX_CONTACT VS-M12MS-M12MS-94C-LI/2,0 1413722 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

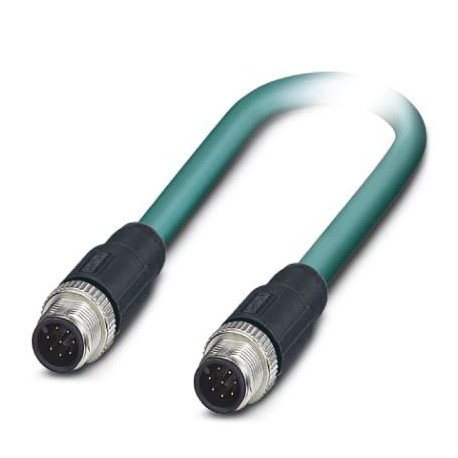

VS-M12MS-M12MS-94C-LI/2,0 1413722 PHOENIX CONTACT Câble de réseau

Référence: VS-M12MS-M12MS-94C-LI/2,0

Code: 1413722

Fabricant: PHOENIX_CONTACT

Description:

Câble de réseau
Câble réseau, Ethernet CAT5 (1 GBit/s), 8 pôles, connecteur droit M12, codage : A / IP67, vers connecteur droit M12, codage : A / IP67, longueur du câble : 2 m

Catégories:

  • Câbles > Câble de transmission de données
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1413722
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 303 (PC-2011)
GTIN4046356475884
Poids par pièce (hors emballage)0,145 KGM
Numéro du tarif douanier85444210
Pays d'originePL (Pologne)

Cotes

Longueur du câble2 m

Conditions d'environnement

Indice de protectionIP65
IP67

Caractéristiques générales

Tension de référence30 V AC
30 V DC
Nombre de pôles8
Type de signal/catégorieEthernet CAT5 (par analogie avec CEI 11801), 1 Gbit/s
Degré de pollution3
Autre description succincte d'articleCâble Ethernet

Valeurs caractéristiques tête 1

Type têteConnecteur droite M12
Colorisnoir

Valeurs caractéristiques tête 2

Type têteConnecteur droite M12
Colorisnoir

Normes et spécifications

Classe d'inflammabilité selon UL 94HB

Câble

Type de câbleChaîne porte-câbles Ethernet CAT5
Type de câble (symbole)94C
Style UL AWM20963 (80 °C / 30 V)
Type de signal/catégorieEthernet CAT5 (CEI 11801), 1 Gbit/s
Structure de câble4x2xAWG26/19; S/UTP
Section du conducteur4x 2x 0,14 mm²
AWG ligne de signaux26
Structure du conducteur ligne de signal19x 0,10 mm
Diamètre du fil avec isolant1 mm
Coloris des filsblanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Câblage par paire2 fils par paire
Câblage total4 paires et 4 masses de remplissage en direction de l'âme
BlindageTresse en fils de cuivre étamé
Revêtement optique de blindage90 %
Gaine extérieure, colorisbleu lagon RAL 5021
Épaisseur gaine extérieure0,85 mm
Diamètre extérieur du câble D6,9 mm +0,1 mm ... 0,2 mm
Rayon de courbure minimum, position fixe4 x D
Rayon de courbure minimum, position flexible8 x D
Nombre de cycles de flexion5000000
Rayon de courbure minimum, utilisation de chaînes porte-câbles7,5 x D
Vitesse de déplacement3 m/s
Accélération5 m/s²
Résistance à la traction GRP≤ 100 N
Poids du câble57 kg/km
Gaine extérieure, matériauPUR
Matériau Isolant du filPP
Matériau conducteurCordon Cu nu
Résistance d'isolement≥ 500 MΩ*km
Résistance de boucle≤ 290,00 Ω/km
Capacité de la ligneenv. 50 nF/km (pour 1 kHz)
Impédance d'onde100 Ω ±5 Ω (pour 100 MHz)
Affaiblissement paradiaphonique (NEXT)65,3 dB (pour 1 MHz)
56,3 dB (pour 4 MHz)
50,3 dB (pour 10 MHz)
47,2 dB (pour 16 MHz)
45,8 dB (pour 20 MHz)
42,9 dB (pour 31,25 MHz)
38,4 dB (pour 62,5 MHz)
35,3 dB (pour 100 MHz)
Paradiaphonie cumulée (PSNEXT)62,3 dB (pour 1 MHz)
53,3 dB (pour 4 MHz)
47,3 dB (pour 10 MHz)
44,2 dB (pour 16 MHz)
42,8 dB (pour 20 MHz)
39,9 dB (pour 31,25 MHz)
35,4 dB (pour 62,5 MHz)
32,3 dB (pour 100 MHz)
Atténuation3,2 dB (pour 1 MHz)
6 dB (pour 4 MHz)
9,5 dB (pour 10 MHz)
12,1 dB (pour 16 MHz)
13,6 dB (pour 20 MHz)
17,1 dB (pour 31,25 MHz)
24,8 dB (pour 62,5 MHz)
32 dB (pour 100 MHz)
Affaiblissement de régularité (RL)23 dB (pour 4 MHz)
24,1 dB (pour 8 MHz)
25 dB (pour 10 MHz)
25 dB (pour 16 MHz)
25 dB (pour 20 MHz)
23,6 dB (pour 31,25 MHz)
21,5 dB (pour 62,5 MHz)
20,1 dB (pour 100 MHz)
Durée du parcours du signal5,3 ns/m
Résistance de liaison≤ 100,00 mΩ/m (pour 10 MHz)
Tension nominale câble≤ 100 V
Tension d'essai fil/fil700 V (50 Hz, 1 min)
Tension d'essai fil/blindage700 V (50 Hz, 1 min)
Résistance à la propagation des flammesselon CEI 60332-1-2
Absence d'halogèned'après IEC 60754-1
Résistance à l'huileselon EN 60811-2-1
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-20 °C ... 80 °C (câble, pose souple)
Température ambiante (montage)-20 °C ... 80 °C
Température ambiante (stockage/transport)-20 °C ... 80 °C

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1413722 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique8
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté boîtier (EF008386)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique2 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-20 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
