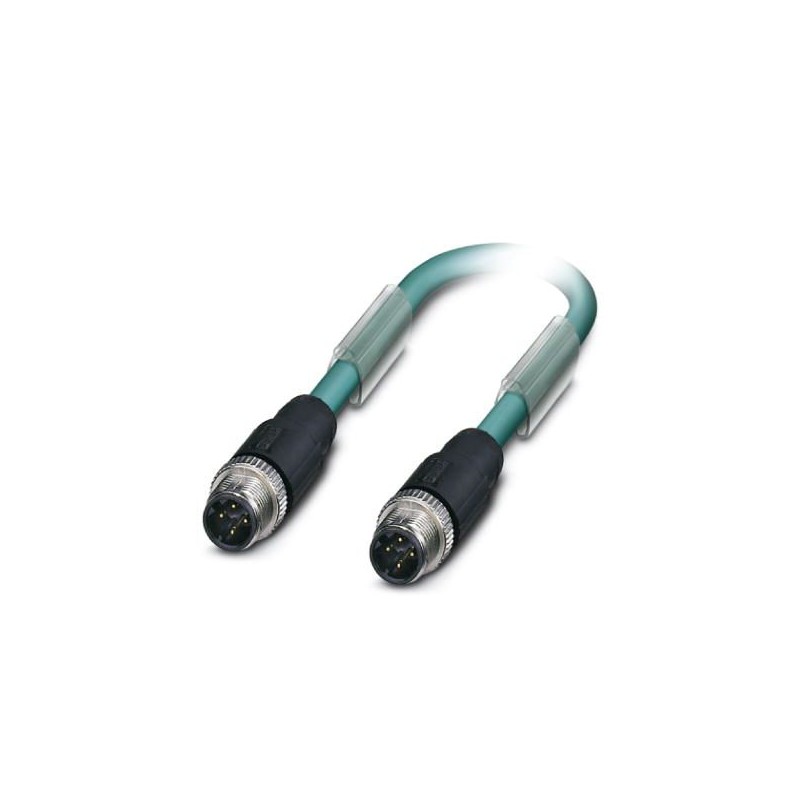

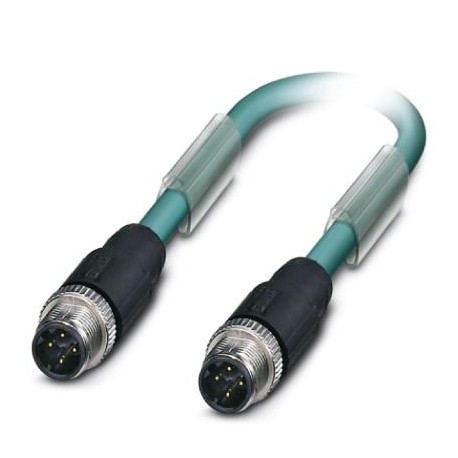

VS-M12MS-M12MS-93E-LI/2,0 1406632 PHOENIX CONTACT Câble de réseau
VS-M12MS-M12MS-93E-LI/2,0
1406632
PHOENIX_CONTACT
10
Câble de réseau
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1406632 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 203 (PC-2009) |
| GTIN | 4046356476171 |
| Poids par pièce (hors emballage) | 0,125 KGM |
| Numéro du tarif douanier | 85444210 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (câble, pose fixe) |
| -5 °C ... 60 °C (câble, pose souple) |
Caractéristiques générales
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 4 |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 100 Mbit/s |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Autre description succincte d'article | Câble Ethernet |
| Matériau de contact | CuSn |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de surface du contact | Ni/Au |
Câble
| Type de câble | Ethernet |
|---|---|
| Type de câble (symbole) | 93E |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 100 Mbit/s |
| Structure de câble | 2x2xAWG26/7; SF/UTP |
| Section du conducteur | 2x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| Diamètre du fil avec isolant | 1 mm -0,2 mm |
| Coloris des fils | blanc/orange-orange, blanc/vert-vert |
| Câblage par paire | 2 fils par paire |
| Câblage total | 2 paires avec 2 masses de remplissage en direction de l'âme |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Diamètre extérieur du câble D | 5,75 mm ±0,15 mm |
| Rayon de courbure minimal, pose fixe | 30 mm (câble, pose fixe) |
| Rayon de courbure minimal, pose souple | 78 mm (câble, pose souple) |
| Résistance à la traction GRP | ≤ 50 N (brièvement) |
| ≤ 10 N (constant) | |
| Poids du câble | 43 kg/km |
| Gaine extérieure, matériau | matériau composite exempt d'halogène, HM 2 selon VDE 0207 |
| Matériau Isolant du fil | Foam-Skin PE |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance du conducteur | ≤ 284 Ω/km |
| Capacité de la ligne | nom. 48 nF/km (à 800 Hz) |
| Impédance d'onde | 100 Ω ±15 % (pour 1 ... 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 66 dB/m (pour 1 MHz) |
| 57 dB/m (pour 4 MHz) | |
| 52 dB/m (pour 10 MHz) | |
| 50 dB/m (pour 16 MHz) | |
| 47 dB/m (pour 20 MHz) | |
| 45 dB/m (pour 31,25 MHz) | |
| 40 dB/m (pour 62,5 MHz) | |
| 36 dB/m (pour 100 MHz) | |
| Atténuation | 0,028 dB/m (pour 1 MHz) |
| 0,06 dB/m (pour 4 MHz) | |
| 0,085 dB/m (pour 10 MHz) | |
| 0,115 dB/m (pour 16 MHz) | |
| 0,128 dB/m (pour 20 MHz) | |
| 0,162 dB/m (pour 31,25 MHz) | |
| 0,23 dB/m (pour 62,5 MHz) | |
| 0,29 dB/m (pour 100 MHz) | |
| Atténuation des interférences diaphoniques (ACR) | 6,57 dB/m (pour 1 MHz) |
| 5,64 dB/m (pour 4 MHz) | |
| 5,12 dB/m (pour 10 MHz) | |
| 4,89 dB/m (pour 16 MHz) | |
| 4,57 dB/m (pour 20 MHz) | |
| 4,34 dB/m (pour 31,25 MHz) | |
| 3,77 dB/m (pour 62,5 MHz) | |
| 3,31 dB/m (pour 100 MHz) | |
| Vitesse du signal | 0,77 c |
| Durée du parcours du signal | 4,3 ns/m |
| Elimination de la puissance perturbatrice | env. 65 dB (pour 30 MHz) |
| Résistance de liaison | ≤ 5,00 mΩ/m (pour 20 MHz) |
| Tension nominale câble | 50 Veff |
| 125 V (Valeur de crête, par pour courants forts) | |
| Tension d'essai fil/fil | 1000 Veff |
| Tension d'essai fil/blindage | 500 Veff |
| Résistance à la propagation des flammes | selon VDE 0482 partie 265-2-1 |
| selon CEI 332-1 | |
| Température ambiante (montage) | -5 °C ... 60 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127060307eCl@ss 6.027061801eCl@ss 7.027061801eCl@ss 8.027060308eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PHOENIX CONTACT-1406632-VS-M12MS-M12MS-93E-LI/2,0 | 145 Kbytes |
 |
