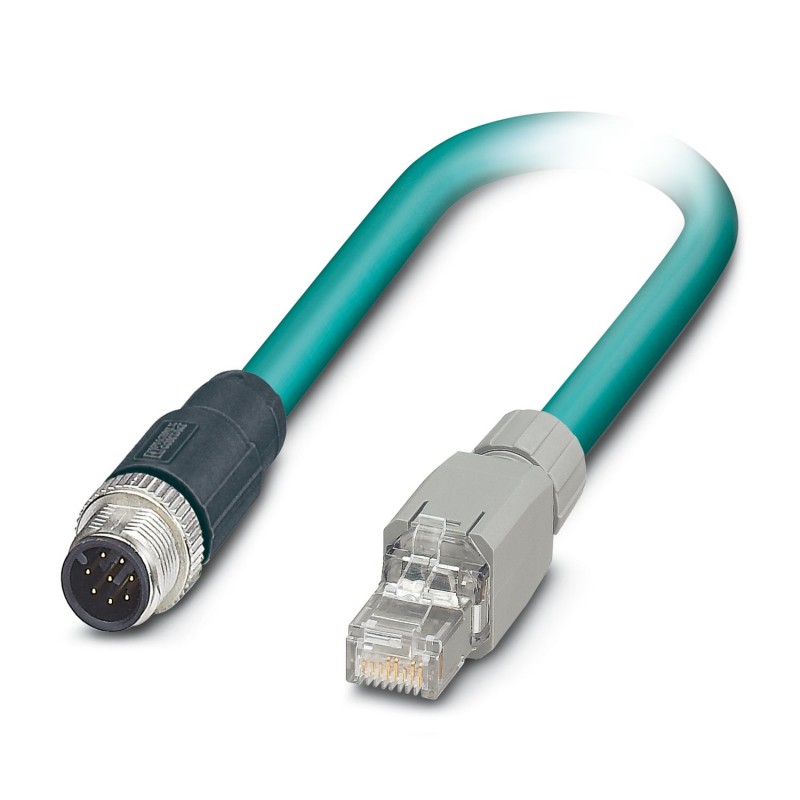

PHOENIX_CONTACT VS-M12MS-IP20-94C-LI/2,0 1413007 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VS-M12MS-IP20-94C-LI/2,0 1413007 PHOENIX CONTACT Câble de réseau

Référence: VS-M12MS-IP20-94C-LI/2,0

Code: 1413007

Fabricant: PHOENIX_CONTACT

Description:

Câble de réseau
Câble réseau, Ethernet CAT5 (1 GBit/s), 8 pôles, connecteur droit M12, encodage : A / IP67, vers connecteur droit RJ45 / IP20, longueur du câble : 2 m
Câble de réseau, Ethernet CAT5 (1 Gbit/s), 8-pôles, PUR exempt d'halogène, bleu lagon RAL 5021, connecteur mâle droit M12, codage: A / IP67, sur connecteur mâle droit RJ45 / IP20, longueur de câble: 2 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 56,81 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCâble de données préconfectionné
ApplicationStandard
Type de capteurEthernet
Nombre de pôles8
Nombre de sorties de câble1
Blindéoui
Propriétés d'isolation
Degré de pollution3

Interfaces
Type de signal/catégorieEthernet CAT5 (par analogie avec CEI 11801), 1 Gbit/s

Propriétés électriques
Tension nominale UN30 V AC
30 V DC
Support de transmissionCuivre

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 100

Indications sur les matériaux
Classe d'inflammabilité selon UL 94HB

Connecteur
Raccordement 1
Typeconnecteur mâle droit M12 / IP67
Type de codageA (Standard)
Couleur surface de prisenoir
Indice de protectionIP67
Raccordement 2
Typeconnecteur mâle droit RJ45 / IP20
Couleur surface de prisegris
Indice de protectionIP20

Câble/conducteur
Longueur du câble2 m
Chaîne porte-câbles Ethernet CAT5e, 4 paires [94C]
Dessin cotévilrsswkcf.jpg
Poids de gaine57 kg/km
Style UL AWM20963 (80 °C / 30 V)
Nombre de pôles8
Blindéoui
TypeChaîne porte-câbles Ethernet CAT5e, 4 paires [94C]
Structure du conducteur4x2xAWG26/19, S/UTP
Durée du parcours du signal5,3 ns/m
Structure du conducteur ligne de signal19x 0,10 mm
AWG ligne de signaux26
Section de câble4x 2x 0,14 mm²
Diamètre de fil avec isolant1 mm
Diamètre extérieur du câble6,90 mm +0,1 mm ... 0,2 mm
Gaine extérieure, matériauPUR
Gaine extérieure, colorisbleu lagon RAL 5021
Matériau conducteurCordon Cu nu
Matériau isolant de filPP
Fil, colorisblanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Epaisseur gaine extérieure0,85 mm
Câblage par paire2 fils par paire
Câblage total4 paires et 4 masses de remplissage en direction de l'âme
Revêtement optique de blindage90 %
Résistance d'isolement≥ 500 MΩ*km
Résistance de liaison≤ 100,00 mΩ/m (pour 10 MHz)
Résistance de boucle≤ 290,00 Ω/km
Impédance caractéristique100 Ω ±5 Ω (pour 100 MHz)
Capacité de la ligneenv. 50 nF/km (pour 1 kHz)
Tension nominale câble≤ 100 V
Tension d'essai fil/fil700 V (50 Hz, 1 min.)
Tension d'essai fil/blindage700,00 V (50 Hz, 1 min.)
Rayon de courbure minimum, position fixe4 x D
Rayon de courbure minimum, position flexible8 x D
Rayon de courbure minimal, pose fixe28 mm
Rayon de courbure minimal, pose souple56 mm
Capacité de charge dynamique (pliage)Cycles de flexion max.: 5000000, Rayon de courbure: 7,5 x D, Vitesse de déplacement: 3 m/s, Accélération: 5 m/s²
Résistance à la traction≤ 100 N
Affaiblissement paradiaphonique (NEXT)65,3 dB (pour 1 MHz)
56,3 dB (pour 4 MHz)
50,3 dB (pour 10 MHz)
47,2 dB (pour 16 MHz)
45,8 dB (pour 20 MHz)
42,9 dB (pour 31,25 MHz)
38,4 dB (pour 62,5 MHz)
35,3 dB (pour 100 MHz)
Paradiaphonie cumulée (PSNEXT)62,3 dB (pour 1 MHz)
53,3 dB (pour 4 MHz)
47,3 dB (pour 10 MHz)
44,2 dB (pour 16 MHz)
42,8 dB (pour 20 MHz)
39,9 dB (pour 31,25 MHz)
35,4 dB (pour 62,5 MHz)
32,3 dB (pour 100 MHz)
Affaiblissement de régularité (RL)23 dB (pour 4 MHz)
24,1 dB (pour 8 MHz)
25 dB (pour 10 MHz)
25 dB (pour 16 MHz)
25 dB (pour 20 MHz)
23,6 dB (pour 31,25 MHz)
21,5 dB (pour 62,5 MHz)
20,1 dB (pour 100 MHz)
Effet d'écran3,2 dB (pour 1 MHz)
6 dB (pour 4 MHz)
9,5 dB (pour 10 MHz)
12,1 dB (pour 16 MHz)
13,6 dB (pour 20 MHz)
17,1 dB (pour 31,25 MHz)
24,8 dB (pour 62,5 MHz)
32 dB (pour 100 MHz)
Absence d'halogèned'après IEC 60754-1
Résistance à la propagation des flammesselon CEI 60332-1-2
Résistance à l'huileselon EN 60811-2-1
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-20 °C ... 80 °C (Câble, pose souple)
Température ambiante (montage)-20 °C ... 80 °C

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP65 (Connecteur M12)
IP20 (Connecteur RJ45)

ETIM for 1413007 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique8
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueType de contact à fiche, côté boîtier (EF008386)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique2 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-20 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP65
