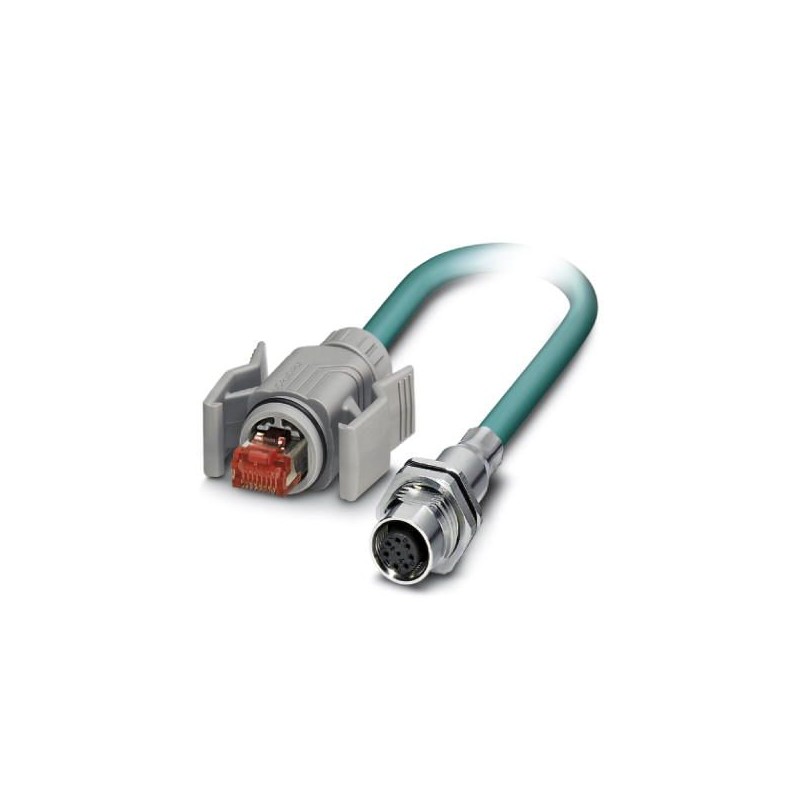

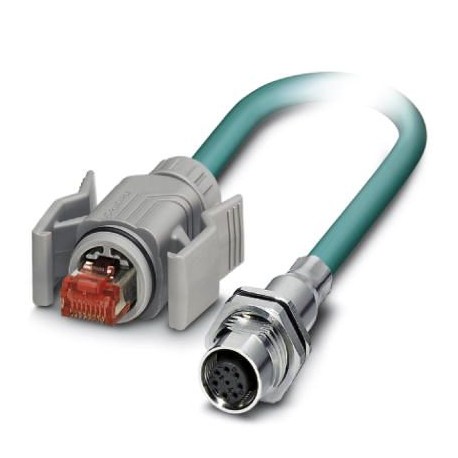

VS-M12FSBP-IP67-94B-LI/5,0 1412231 PHOENIX CONTACT Câble Ethernet préconfectionné, blindé, à 4 paires, AWG 2..
VS-M12FSBP-IP67-94B-LI/5,0
1412231
PHOENIX_CONTACT
Câble Ethernet préconfectionné, blindé, à 4 paires, AWG 26 souple (7 fils), RAL 5021 (bleu d'eau), connecteur femelle encastrable M12, montage vissé/sur face arrière avec filetage M16 sur connecteur mâle RJ45/IP67, gris, Line, longueur 5 m
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Longueur du câble | 5 m |
|---|
Autres caractéristiques
| Nombre de pôles | 8 |
|---|---|
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801:2002), 1 Gbit/s |
| Degré de pollution | 3 |
Valeurs caractéristiques tête 1
| Type tête | Connecteur femelle encastrable droite M12 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 8 |
Valeurs caractéristiques tête 2
| Type tête | Connecteur droite RJ45 / IP67 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 8 |
Câble
| Type de câble | Ethernet flexible CAT5 |
|---|---|
| Type de câble (symbole) | 94B |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 1 Gbit/s |
| Structure de câble | 4x2xAWG26/7; SF/UTP |
| Section du conducteur | 4x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| Diamètre du fil avec isolant | 0,96 mm |
| Coloris des fils | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires en direction de l'âme |
| Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 70 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Épaisseur gaine extérieure | 1,05 mm |
| Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Résistance à la traction courte/permanente | ≤ 100 N |
| Poids du câble | 47 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance du conducteur | ≤ 290 Ω/km |
| Capacité de la ligne | 48 nF/km (pour 1 kHz) |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
