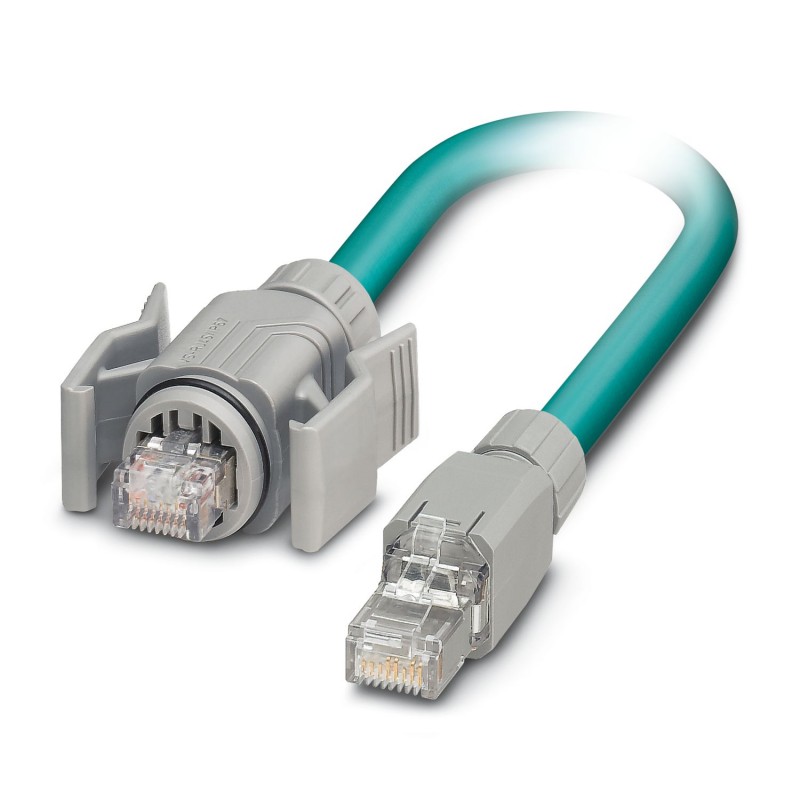

PHOENIX_CONTACT VS-IP67-IP20-94C-LI/2,0 1412888 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VS-IP67-IP20-94C-LI/2,0 1412888 PHOENIX CONTACT Câble de réseau

Référence: VS-IP67-IP20-94C-LI/2,0

Code: 1412888

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Câble de réseau
Confec., blindé, 4 paires, AWG 26 adapté aux chaînes d’approvisionnement (19 fils), RAL 5021 (bleu d’eau), connect. RJ45/IP67 mâle, gris dans la connexion. RJ45/IP20 mâle, ligne, longue. 2 m
Câble Ethernet préconfectionné, blindé, à 4 paires, AWG 26 compatible avec les chaînes porte-câbles (19 fils), RAL 5021 (bleu d'eau), connecteur mâle RJ45/IP67, gris sur connecteur mâle RJ45/IP20, Line, longueur 2 m

Catégories:

  • Détecteurs > Câble confectionné pour détecteur / actionneur
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 67,92 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Propriétés du produit
Type de produitCâble de données préconfectionné
Type de capteurEthernet
Nombre de pôles8
Nombre de sorties de câble1
Nombre de prises1
Blindéoui
Sortie du câbledroit
État de la gestion des données
Révision de l'article12
Propriétés d'isolation
Degré de pollution2

Propriétés électriques
Support de transmissionCuivre
Vitesse de transmission1 GBit/s
Impédance caractéristique100 Ω

Propriétés mécaniques
Caractéristiques mécaniques
Cycles d'enfichage≥ 750

Indications sur les matériaux
Classe d'inflammabilité selon UL 94V2
Gaine extérieure, matériauPUR
Matériau conducteurCordon Cu nu

Connecteur
Raccordement 1
Typeconnecteur mâle droit RJ45
Couleur surface de prisegris
Indice de protectionIP67
Raccordement 2
Typeconnecteur mâle droit RJ45
Couleur surface de prisegris
Indice de protectionIP20

Câble/conducteur
Longueur du câble2,00 m
Chaîne porte-câbles Ethernet CAT5e, 4 paires [94C]
Dessin cotévilrsswkcf.jpg
Blindéoui
Style UL AWM20963 (80 °C / 30 V)
Poids de gaine57 kg/km
TypeChaîne porte-câbles Ethernet CAT5e, 4 paires
Abréviation9YC(ST)11Y
Type de câble (symbole)94C
Type de signal/catégorieEthernet CAT5 (CEI 11801), 1 Gbit/s
Structure de câble4x2xAWG26/19, S/UTP
Diamètre extérieur du câble6,90 mm +0,1 mm ... 0,2 mm
Gaine extérieure, matériauPUR
Gaine extérieure, colorisbleu lagon RAL 5021
Epaisseur gaine extérieure0,85 mm
Matériau conducteurCordon Cu nu
Structure du conducteur ligne de signal19x 0,10 mm
AWG ligne de signaux26
Section de câble4x 2x 0,14 mm²
Matériel Isolant du filPP
Diamètre de fil avec isolant1 mm
Fil, colorisblanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Câblage par paire2 fils par paire
Câblage total4 paires et 4 masses de remplissage en direction de l'âme
BlindageTresse en fils de cuivre étamé
Revêtement optique de blindage90 %
Tension nominale câble≤ 100 V
Tension d'essai fil/fil700 V (50 Hz, 1 min.)
Tension d'essai fil/blindage700,00 V (50 Hz, 1 min.)
Résistance d'isolation de la ligne≥ 500 MΩ*km
Résistance de liaison≤ 100,00 mΩ/m (pour 10 MHz)
Impédance caractéristique100 Ω ±5 Ω (pour 100 MHz)
Résistance de boucle≤ 290,00 Ω/km
Capacité de la ligneenv. 50 nF/km (pour 1 kHz)
Durée du parcours du signal5,3 ns/m
Résistance à la traction≤ 100 N
Rayon de courbure minimum, position fixe4 x D
Rayon de courbure minimum, position flexible8 x D
Nombre de cycles de flexion5000000
Rayon de courbure minimum, utilisation de chaînes porte-câbles7,5 x D
Vitesse de déplacement3 m/s
Accélération5 m/s²
Affaiblissement paradiaphonique (NEXT)65,3 dB (pour 1 MHz)
56,3 dB (pour 4 MHz)
50,3 dB (pour 10 MHz)
47,2 dB (pour 16 MHz)
45,8 dB (pour 20 MHz)
42,9 dB (pour 31,25 MHz)
38,4 dB (pour 62,5 MHz)
35,3 dB (pour 100 MHz)
Paradiaphonie cumulée (PSNEXT)62,3 dB (pour 1 MHz)
53,3 dB (pour 4 MHz)
47,3 dB (pour 10 MHz)
44,2 dB (pour 16 MHz)
42,8 dB (pour 20 MHz)
39,9 dB (pour 31,25 MHz)
35,4 dB (pour 62,5 MHz)
32,3 dB (pour 100 MHz)
Affaiblissement de régularité (RL)23 dB (pour 4 MHz)
24,1 dB (pour 8 MHz)
25 dB (pour 10 MHz)
25 dB (pour 16 MHz)
25 dB (pour 20 MHz)
23,6 dB (pour 31,25 MHz)
21,5 dB (pour 62,5 MHz)
20,1 dB (pour 100 MHz)
Absence d'halogèned'après IEC 60754-1
Résistance à l'huileselon EN 60811-2-1
Résistance à la propagation des flammesselon CEI 60332-1-2
Température ambiante (fonctionnement)-20 °C ... 80 °C (Câble, pose souple)
-40 °C ... 80 °C (câble, pose fixe)

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
IP67
IP67/IP20

ETIM for 1412888 Détecteurs (EC001855)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique8
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de contact à fiche, côté champ (EF006269)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté champ (EF005928)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de contact à fiche, côté boîtier (EF008386)
Valeur de la caractéristiqueMâle (prise)
Nom de la caractéristiqueDisposition de la rampe de câble, côté boîtier (EF005927)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique2 m
Nom de la caractéristiqueMatériau de la gaine de câble (EF004136)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueSans halogène (EF000025)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur de la gaine de câble (EF008249)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRéticulé (EF004115)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériau du corps de base de contact (EF008248)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature extérieure admissible du câble, fixe (EF001686)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTempérature extérieure admissible du câble, en mouvement (EF001685)
Valeur de la caractéristique-20 °C
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueAutre
