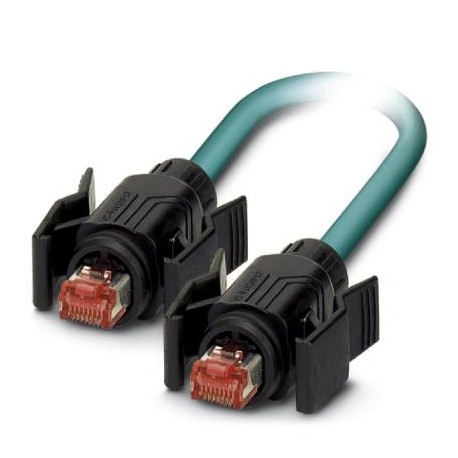

VS-IP67/B-IP67/B-94B-LI/5,0 1412260 PHOENIX CONTACT Câble Ethernet préconfectionné, blindé, à 4 paires, AWG ..

Référence: VS-IP67/B-IP67/B-94B-LI/5,0

Code: 1412260

Fabricant: PHOENIX_CONTACT

Description:

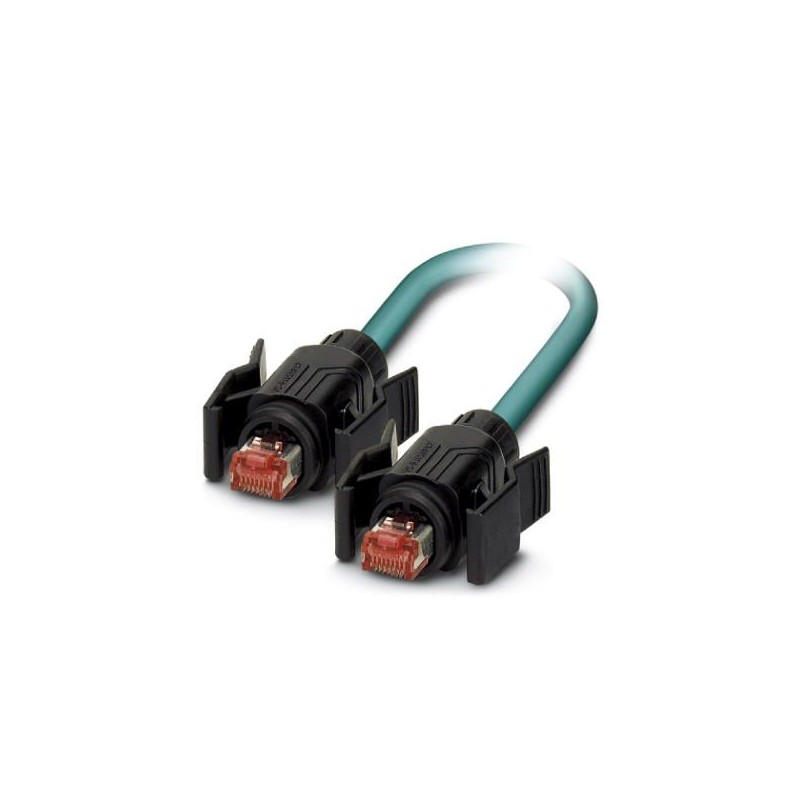

Câble Ethernet préconfectionné, blindé, à 4 paires, AWG 26 souple (7 fils), RAL 5021 (bleu d'eau), connecteur mâle RJ45/IP67, noir sur connecteur mâle RJ45/IP67, noir, Line, longueur 5 m

Catégories:

  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Cotes

Longueur du câble5 m

Conditions d'environnement

Indice de protectionIP67

Autres caractéristiques

Nombre de pôles8
Type de signal/catégorieEthernet CAT5
Degré de pollution2

Valeurs caractéristiques tête 1

Type têteConnecteur droite RJ45 / IP67
Nombre de pôles (modèle d'enfichage)8
Colorisnoir

Valeurs caractéristiques tête 2

Type têteConnecteur droite RJ45 / IP67
Nombre de pôles (modèle d'enfichage)8
Colorisnoir

Câble

Type de câbleEthernet flexible CAT5
Type de câble (symbole)94B
Style UL AWM20963 (80 °C / 30 V)
Type de signal/catégorieEthernet CAT5 (CEI 11801), 1 Gbit/s
Structure de câble4x2xAWG26/7; SF/UTP
Section du conducteur4x 2x 0,14 mm²
AWG ligne de signaux26
Structure du conducteur ligne de signal7x 0,16 mm
Diamètre du fil avec isolant0,96 mm
Coloris des filsblanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Câblage par paire2 fils par paire
Câblage total4 paires en direction de l'âme
BlindageFilm recouvert d'alu, tresse en fils de cuivre étamés
Revêtement optique de blindage70 %
Gaine extérieure, colorisbleu lagon RAL 5021
Épaisseur gaine extérieure1,05 mm
Diamètre extérieur du câble D6,4 mm ±0,2 mm
Rayon de courbure minimum, position fixe4 x D
Rayon de courbure minimum, position flexible8 x D
Résistance à la traction courte/permanente≤ 100 N
Poids du câble47 kg/km
Gaine extérieure, matériauPUR
Matériau Isolant du filPE moussé
Matériau conducteurCordon Cu nu
Résistance d'isolement≥ 500 MΩ*km
Résistance du conducteur≤ 290 Ω/km
Capacité de la ligne48 nF/km (pour 1 kHz)
Impédance d'onde100 Ω ±5 Ω (pour 100 MHz)
Durée du parcours du signal5,3 ns/m
Résistance de liaison≤ 100,00 mΩ/m (pour 10 MHz)
Tension nominale câble≤ 100 V
Tension d'essai fil/fil700 V (50 Hz, 1 min)
Tension d'essai fil/blindage700 V (50 Hz, 1 min)
Résistance à la propagation des flammesselon CEI 60332-1-2
Absence d'halogèned'après IEC 60754-1
Résistance à l'huileselon EN 60811-2-1
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-20 °C ... 80 °C (câble, pose souple)
Température ambiante (montage)-20 °C ... 80 °C
Température ambiante (stockage/transport)-20 °C ... 80 °C
