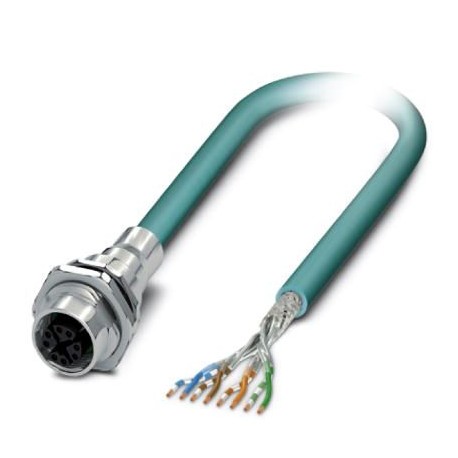

PHOENIX_CONTACT VS-FSBPXS-OE-94F/0,5 1424135 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

VS-FSBPXS-OE-94F/0,5 1424135 PHOENIX CONTACT Câble de réseau

Référence: VS-FSBPXS-OE-94F/0,5

Code: 1424135

Fabricant: PHOENIX_CONTACT

Description:

Câble de réseau
Conect. bouchon. pour être à égalité. Affiche murale, CAT6A Ethernet (10 GBit/s) CAT6A, 8 pôles, PUR, bleu d’eau RAL5021, blindé, Montage intégré femelle, droit, M12-SPEEDCON, encodage : X, extrémité de câble libre, Montage arrière, M16 x 1,5, Ligne de bus, longueur du câble : 0,5 m, Ethernet 10 GBit, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1237433

Catégories:

  • Connecteurs > Embout pour connecteur circulaire (avec câble)
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 46,05 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1424135
Unité de conditionnement1 pcs
Page cataloguePage 407 (C-2-2017)
GTIN4046356692618
Poids par pièce (hors emballage)0,048 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Caractéristiques mécaniques

Nombre de pôles8
Nombre de prises1
Cycles d'enfichage≥ 100
Sortie du câbledroite
Longueur du câble0,5 m
Résistance d'isolement≥ 100 MΩ
Indice de protectionIP67
IP67, verrouillé
Nombre de sorties de câble1
Type de remarqueInformation pour le fonctionnement
Remarque3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I.

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 90 °C (connecteur mâle / femelle)
-40 °C ... 90 °C (sans actionnement mécanique)
Indice de protectionIP65
IP67

Indications concernant les matériaux

Classe d'inflammabilité selon UL 94V0
Matériau de porte-contactsPPA
Matériau de contactCuZn
Matériau de surface du contactAu
Matériau de presse-étoupeZinc moulé sous pression, nickelé
Matériau du jointFKM

Caractéristiques électriques

Tension de choc assignée0,8 kV
Résistance d'isolement≥ 100 MΩ
Propriétés de transmission (catégorie)CAT6A

Normes et spécifications

Classe d'inflammabilité selon UL 94V0

Caractéristiques de ligne

Type de câbleEthernet 10 GBit
Symbole du câble02YSC11Y
Style UL AWM20963 (80 °C / 30 V)
Structure de câble4x2xAWG26/7 ; S/FTP
Section du conducteur4x 2x 0,14 mm²
AWG ligne de signaux26
Structure du conducteur ligne de signal7x 0,16 mm
Diamètre du fil avec isolant1,04 mm
Diamètre extérieur du câble6,4 mm ±0,2 mm
Coloris des filsblanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
Gaine extérieure, colorisbleu lagon RAL 5021
Support de transmissionCuivre
Résistance d'isolement≥ 500 MΩ*km
Impédance d'onde100 Ω ±5 Ω (pour 100 MHz)
Affaiblissement paradiaphonique (NEXT)75,3 dB (pour 1 MHz)
66,3 dB (pour 4 MHz)
61,8 dB (pour 8 MHz)
60,3 dB (pour 10 MHz)
57,2 dB (pour 16 MHz)
55,8 dB (pour 20 MHz)
54,3 dB (pour 25 MHz)
52,8 dB (pour 31,25 MHz)
48,4 dB (pour 62,5 MHz)
45,3 dB (pour 100 MHz)
40,8 dB (pour 200 MHz)
39,3 dB (pour 250 MHz)
38,1 dB (pour 300 MHz)
36,3 dB (pour 400 MHz)
34,8 dB (pour 500 MHz)
Affaiblissement des ondes3,1 dB (pour 1 MHz)
5,7 dB (pour 4 MHz)
8 dB (pour 8 MHz)
8,9 dB (pour 10 MHz)
11,2 dB (pour 16 MHz)
12,6 dB (pour 20 MHz)
14,1 dB (pour 25 MHz)
15,8 dB (pour 31,25 MHz)
22,5 dB (pour 62,5 MHz)
28,7 dB (pour 100 MHz)
41,4 dB (pour 200 MHz)
46,6 dB (pour 250 MHz)
51,4 dB (pour 300 MHz)
60,1 dB (pour 400 MHz)
67,9 dB (pour 500 MHz)
Affaiblissement de régularité20 dB (pour 1 MHz)
23 dB (pour 4 MHz)
24,5 dB (pour 8 MHz)
25 dB (pour 10 MHz)
25 dB (pour 16 MHz)
25 dB (pour 20 MHz)
24,2 dB (pour 25 MHz)
23,3 dB (pour 31,25 MHz)
20,7 dB (pour 62,5 MHz)
19 dB (pour 100 MHz)
16,4 dB (pour 200 MHz)
15,6 dB (pour 250 MHz)
15,6 dB (pour 300 MHz)
15,6 dB (pour 400 MHz)
15,6 dB (pour 500 MHz)
Durée du parcours du signal5,13 ns/m
Effet d'écran≥ 80 dB (à 30 ... 100 MHz)
Tension nominale câble≤ 100 V
Tension d'essai fil/fil700 V (50 Hz, 1 min)
Tension d'essai fil/blindage700 V (50 Hz, 1 min)
Câblage par paire2 fils par paire
Type de blindage de paireFilm à revêtement alu
Câblage total4 paires en direction de l'âme
BlindageTresse en fils de cuivre étamé
Revêtement optique de blindage70 %
Gaine extérieure, matériauPUR
Matériau Isolant du filPE moussé
Matériau conducteurCordon Cu nu
Poids du câble42 kg/km
Rayon de courbure minimum, position fixe4 x D
Rayon de courbure minimum, position flexible8 x D
Résistance à la propagation des flammesselon CEI 60332-1-2
Absence d'halogèned'après IEC 60754-1
Résistance à l'huileselon DIN EN 60811-2-1
Température ambiante (fonctionnement)-40 °C ... 80 °C (câble, pose fixe)
-20 °C ... 80 °C (câble, pose souple)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1424135 Connecteurs (EC003570)

Nom de la caractéristiqueLongueur de câble (EF000536)
Valeur de la caractéristique0.5 mm
Nom de la caractéristiqueType de contact à fiche, extérieur (EF005528)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueMontage sur face arrière
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique85 °C
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique50 V
Nom de la caractéristiqueAvec raccordement de blindage (EF002535)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFiletage femelle (EF012303)
Valeur de la caractéristiqueM12
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueAutre
