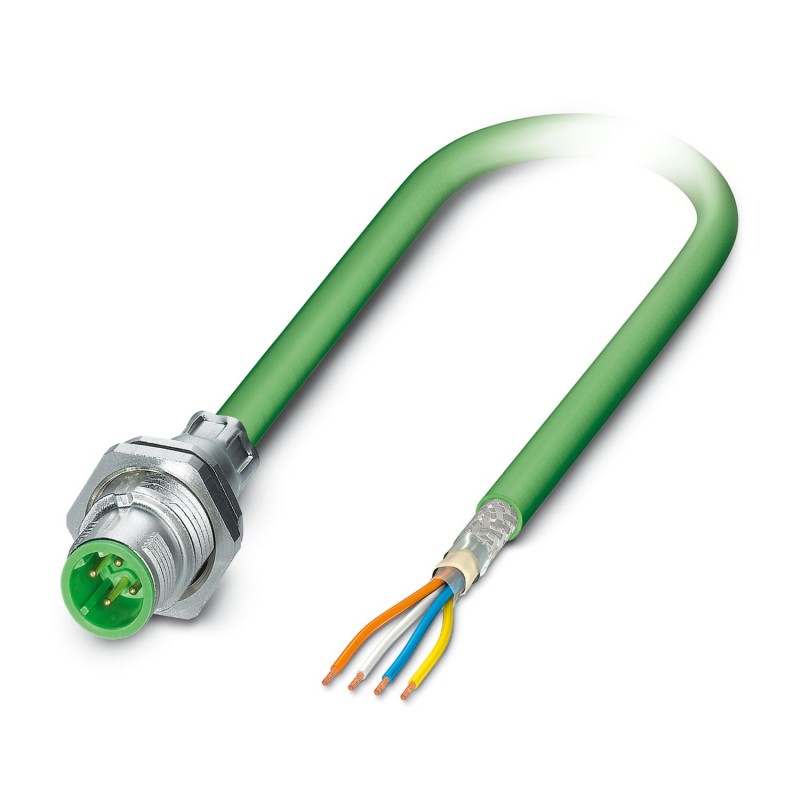

VS-MSDBPS-OE-93G-LI/5,0 1419141 PHOENIX CONTACT Câble préconfectionné pour bus
Référence: VS-MSDBPS-OE-93G-LI/5,0
Code: 1419141
Fabricant: PHOENIX_CONTACT
Description:
Câble préconfectionné pour bus
Conect. bouchon. pour être à égalité. Mur d’affiches, EtherCAT® CAT5 (IEC11801:2002) (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 pôles, PVC, vert RAL 6018, blindé, Connecteur mâle, droit, M12-SPEEDCON, codage : D, à l’extrémité libre du câble, Montage arrière, M16 x 1,5, Raccordement par câble, longueur du câble : 5 m, PROFINET flexible PVC CAT5, Produit alternatif selon RoHS II sans exception 6c (Pb< 0,1%) Code de l’article : 1239232
Connecteur d'appareil face arrière, EtherCAT® CAT5 (CEI 11801:2002) (100 Mbit/s), EtherCAT® CAT5 (100 Mbit/s), 4-pôles, PVC, vert RAL 6018, blindé, Connecteur mâle, droit, M12-SPEEDCONNEC, codage: D, sur extrémité libre, Montage face arrière, M16 x 1,5, Raccordement de câble, longueur de câble: 5 m, PROFINET PVC flexible CAT5, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239232
Catégories:
- Connecteurs > Embout pour connecteur circulaire (avec câble)
- PHOENIX_CONTACT > Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
Caractéristiques techniques
Remarques
| Information pour le fonctionnement | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Généralités | Mode de raccordement des contacts connexion par sertissage |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Tenir compte des caractéristiques techniques correspondantes. Les indications peuvent être trouvées aux emplacements suivants : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o Sur le web à l'adresse phoenixcontact.com/products dans le produit | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Protéger les connecteurs non enfichés avec un cache de protection. Les accessoires adéquats sont disponibles dans le domaine des accessoires de l'article sur le web à l'adresse phoenixcontact.com/produits dans le produit | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
Propriétés du produit
| Type de produit | Câble de données préconfectionné |
| Type de capteur | EtherCAT® |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | D |
| Type de filetage | M12 |
| État de la gestion des données | |
| Révision de l'article | 08 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
Interfaces
| Système de bus | EtherCAT® |
| Type de signal/catégorie | EtherCAT® CAT5 (CEI 11801:2002), 100 Mbit/s |
| EtherCAT® CAT5 (CEI 11801), 100 Mbit/s |
Propriétés électriques
| Tension de tenue aux chocs assignée | 2,5 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 250 V |
| Intensité nominale IN | 4 A (Connecteur/connecteur femelle selon CEI 61076-2-101, il faut tenir compte des caractéristiques techniques du câble) |
| Support de transmission | Cuivre |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Laiton, nickelé |
| Gaine extérieure, matériau | PVC |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Type de raccordement | Raccordement de câble |
| Raccordement du conducteur | |
| Type de contact | Mâle |
| Type de raccordement | Raccordement de câble |
| Couple de serrage | 2 Nm ... 3 Nm (Côté châssis) |
Connecteur
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | D |
| Raccordement 2 | |
| Type tête | extrémité libre |
Câble/conducteur
| Longueur du câble | 5 m |
| PROFINET PVC flexible CAT5 [93B] | |
| Dessin coté |  |
| Poids de gaine | 67 kg/km |
| Style UL AWM | 21694 |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | PROFINET PVC flexible CAT5 [93B] |
| Structure du conducteur | 1x4xAWG22/7, SF/TQ |
| Durée du parcours du signal | 5,3 ns/m |
| Vitesse du signal | 0,66 c |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Diamètre de fil avec isolant | 1,55 mm |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | vert RAL 6018 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE |
| Fil, coloris | blanc, jaune, bleu, orange |
| Epaisseur gaine extérieure | env. 0,90 mm |
| Câblage total | Quarte en étoile |
| Revêtement optique de blindage | 85 % |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
| Résistance de boucle | ≤ 120,00 Ω/km |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 100 MHz) |
| Tension nominale câble | 600 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 3 x D |
| Rayon de courbure minimum, position flexible | 7 x D |
| Rayon de courbure minimal, pose fixe | 20 mm |
| Rayon de courbure minimal, pose souple | 46 mm |
| Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
| 76 dB (pour 4 MHz) | |
| 70 dB (pour 10 MHz) | |
| 65 dB (pour 16 MHz) | |
| 63 dB (pour 20 MHz) | |
| 60 dB (pour 31,25 MHz) | |
| 55 dB (pour 62,5 MHz) | |
| 50 dB (pour 100 MHz) | |
| Effet d'écran | 2,1 dB (pour 1 MHz) |
| 4 dB (pour 4 MHz) | |
| 6,3 dB (pour 10 MHz) | |
| 8 dB (pour 16 MHz) | |
| 9 dB (pour 20 MHz) | |
| 11,4 dB (pour 31,25 MHz) | |
| 16,5 dB (pour 62,5 MHz) | |
| 21,3 dB (pour 100 MHz) | |
| Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
| Résistance à l'huile | particulièrement résistant à l'huile |
| Résistance spéciale | résistant aux UV (selon UL 1581, section 1200) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (Câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 60 °C |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| -40 °C ... 85 °C (sans actionnement mécanique) | |
Normes et spécifications
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
ETIM for 1419141 Connecteurs (EC002635)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique4
Nom de la caractéristiqueFinition du boîtier (EF006980)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique250 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNickel
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueMatériau de la bague filetée (EF012304)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
