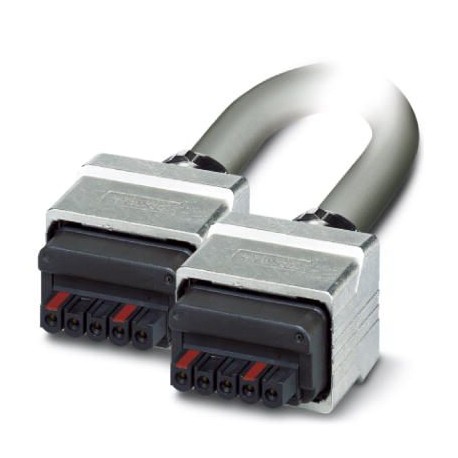

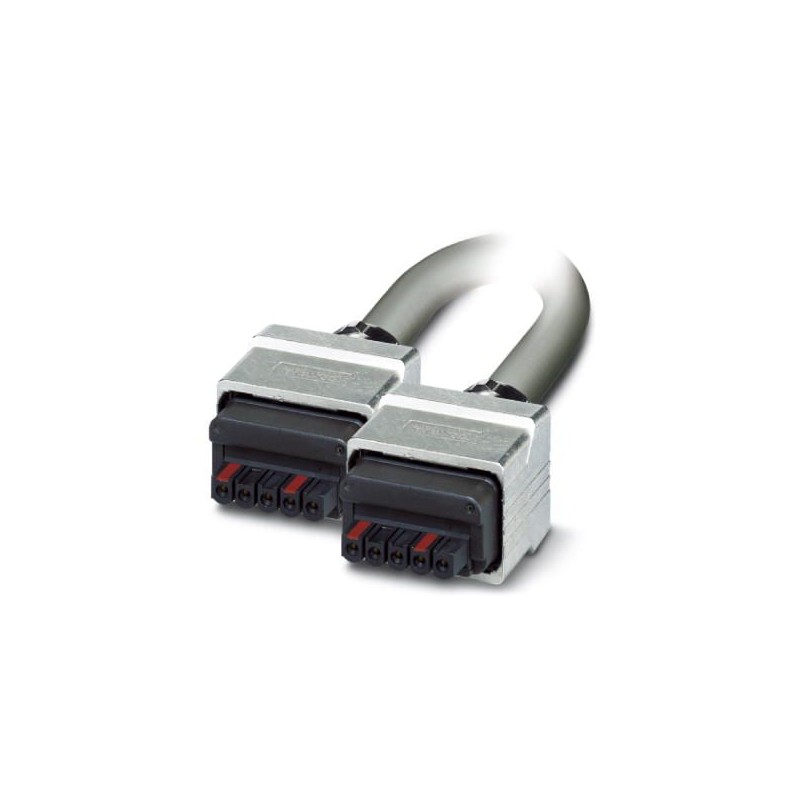

VS-P1220-P1220-C1020/ 1,0 1609170 PHOENIX CONTACT Direction
VS-P1220-P1220-C1020/ 1,0
1609170
PHOENIX_CONTACT
Direction
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1609170 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 370 (C-2-2017) |
| GTIN | 4046356160339 |
| Poids par pièce (hors emballage) | 0,449 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -5 °C ... 70 °C (câble, pose souple) | |
| -40 °C ... 70 °C (connecteur mâle / femelle) |
Caractéristiques générales
| Remarque | Ce produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, chapitre 11 Connectors for 24 Volt Power Supply Cabling et chapitre 13 Application specific Cabling and Interconnection Technology (AIDA) |
|---|---|
| Tension de référence | 24 V |
| Nombre de pôles | 5 |
| Autre description succincte d'article | Câble de puissance PROFINET |
| Mode de verrouillage | Push-Pull |
| Tension de référence (III/3) | 24 V |
| Matériau de contact | Alliage de cuivre |
| Matériau de porte-contacts | PA |
| Matériau de surface du contact | Or sur nickel |
| Matériau du boîtier | Zinc coulé sous pression |
Câble
| Type de câble | PVC gris |
|---|---|
| Type de câble (symbole) | PVC |
| Section du conducteur | 5x 2,5 mm² |
| AWG alimentation en tension | 14 |
| Structure du conducteur alimentation en tension | 50x 0,25 mm |
| Coloris des fils | bleu, marron, noir, gris, vert/jaune |
| Câblage total | 5 fils torsadés longitudinalement |
| Gaine extérieure, coloris | gris RAL 7001 |
| Diamètre extérieur du câble D | 11,8 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 15 x D |
| Poids du câble | 242 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | > 0,2 MΩ*km |
| Tension nominale câble | 750 V |
| 1000 V (Installation fixe et protégée) | |
| Tension d'essai câble | 4000 V |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 70 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1609170-VS-P1220-P1220-C1020/ 1,0 | 106 Kbytes |
|
