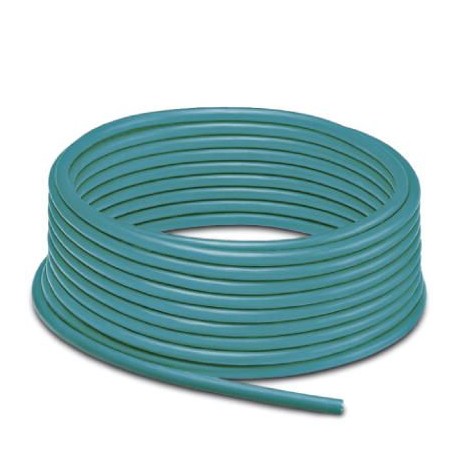

VS-OE-OE-94E-100,0 1416350 PHOENIX CONTACT Câble de réseau
VS-OE-OE-94E-100,0
1416350
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble de réseau
Câble réseau, Ethernet CAT7 (10 GBit/s), 8 pôles sans halogène, blindé, extrémité de câble libre, à extrémité de câble libre, longueur du câble : 100 m
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1416350 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 397 (C-2-2017) |
| GTIN | 4046356474405 |
| Poids par pièce (hors emballage) | 6,572 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Câble
| Type de câble | Ethernet |
|---|---|
| Type de câble (symbole) | 94E |
| Style UL AWM | 10797 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT7, 10 Gbit/s |
| Structure de câble | 4x2xAWG23/1; S/FTP |
| Section du conducteur | 4x 2x 0,3 mm² |
| AWG ligne de signaux | 23 |
| Structure du conducteur ligne de signal | 1x |
| Diamètre du fil avec isolant | 1,45 mm ±0,05 mm |
| Coloris des fils | blanc-bleu, blanc-orange, blanc-vert, blanc-marron |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | 4 paires torsadées longitudinalement |
| Blindage | Film polyester recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 65 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Diamètre extérieur du câble D | 8 mm ±0,3 mm |
| Rayon de courbure minimal, pose fixe | 30 mm |
| Rayon de courbure minimal, pose souple | 60 mm |
| Résistance à la traction GRP | 80 N |
| Poids du câble | 55 kg/km |
| Poids du cuivre | 32,8 kg/km |
| Gaine extérieure, matériau | FRNC |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Fil Cu nu |
| Résistance d'isolement | > 5 GΩ*km |
| Résistance du conducteur | < 75 Ω/km |
| Capacité de la ligne | < 56 nF/km |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Vitesse du signal | 0,6 c |
| Durée du parcours du signal | 5,7 ns/m |
| Impédance de la ligne | < 5 mΩ (pour 1 MHz) |
| < 5 mΩ (pour 10 MHz) | |
| < 30 mΩ (pour 30 MHz) | |
| < 100 mΩ (pour 100 MHz) | |
| Tension nominale câble | 30 V AC |
| Tension d'essai fil/fil | 2500 V DC |
| Résistance à la propagation des flammes | selon 60332-3-24 (cat. C) |
| Absence d'halogène | conformité CEI 60754-2 |
| Résistance à l'huile | selon CEI 60811-2-1 |
| Etanche aux fumées | selon CEI 61034 |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (Câbles) |
| Température ambiante (montage) | 0 °C ... 50 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Diamètre du conducteur (EF001621) | 1.45 mm |
| Section nominale du conducteur (EF000060) | 0.3 mm² |
| Classe du conducteur (EF001632) | Kl.1 = monofilaire |
| Nombre de conducteurs (EF001792) | 8 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | Autre |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Feuille + tresse |
| Câblage (EF003802) | Autre |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | Autre |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Diamètre externe approx. (EF003921) | 8 mm |
| Rayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802) | 60 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 30 mm |
| Température extérieure admissible du câble, fixe (EF001686) | -20 °C |
| Catégorie (EF001619) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1416350-VS-OE-OE-94E-100,0 | 139 Kbytes |
|
