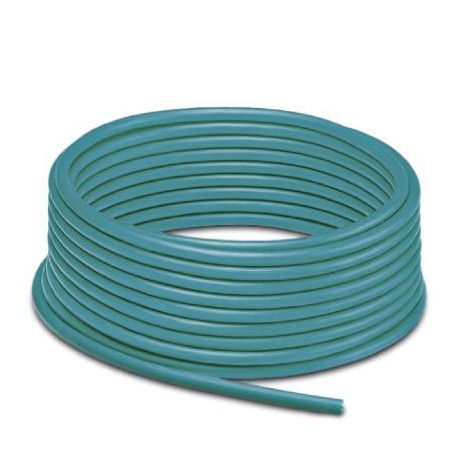

VS-OE-OE-94A-100,0 1416305 PHOENIX CONTACT Câble de réseau
VS-OE-OE-94A-100,0
1416305
PHOENIX_CONTACT
Câble de réseau
Câble réseau, Ethernet CAT5 (1 GBit/s), 8 pôles, blindé, extrémité de câble libre, vers extrémité de câble libre, longueur du câble : 100 m
Câbles > Câble pour télécommunications
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1416305 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 397 (C-2-2017) |
| GTIN | 4046356473545 |
| Poids par pièce (hors emballage) | 0,005 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques générales
| Nombre de pôles | 8 |
|---|---|
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 1 Gbit/s |
Câble
| Type de câble | Ethernet |
|---|---|
| Type de câble (symbole) | 94A |
| Style UL AWM | 20549 (80 °C / 300 V) |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 1 Gbit/s |
| Structure de câble | 4x2xAWG24/1; SF/UTP |
| Section du conducteur | 4x 2x 0,25 mm² |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 1x 0,50 mm |
| Diamètre du fil avec isolant | 1,1 mm ±0,05 mm |
| Coloris des fils | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires en direction de l'âme |
| Blindage | Film polyester recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Épaisseur gaine extérieure | 0,4 mm |
| Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 30 mm |
| Rayon de courbure minimal, pose souple | 60 mm (à l'installation) |
| Résistance à la traction GRP | 80 N |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Fil Cu nu |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance du conducteur | < 93,8 Ω/km |
| Capacité de la ligne | < 56 nF/km |
| < 1600 pF/km (Paire de terre) | |
| Vitesse du signal | 0,6 c |
| Durée du parcours du signal | 5,7 ns/m |
| Tension nominale câble | 72 V DC |
| 300 V AC (selon UL) | |
| Tension d'essai fil/fil | 2500 V DC |
| Résistance à la propagation des flammes | selon FT-2 |
| Absence d'halogène | conformité CEI 60754-2 |
| Résistance à l'huile | selon CEI 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (montage) | 0 °C ... 50 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Caractéristique | Valeur |
|---|---|
| Surface du conducteur (EF010804) | Autre |
| Diamètre du conducteur (EF001621) | 1.1 mm |
| Section nominale du conducteur (EF000060) | 0.25 mm² |
| Classe du conducteur (EF001632) | Kl.1 = monofilaire |
| Nombre de conducteurs (EF001792) | 8 |
| Isolation des fils (EF000061) | Autre |
| Spécification d'isolation des fils (EF011805) | PE |
| Marquage du conducteur (EF000067) | Autre |
| Blindage sur élément de câblage (EF001623) | Feuille + tresse |
| Câblage (EF003802) | Autre |
| Câble étanche à l'eau longitudinal (EF011011) | Non |
| Câble étanche à l'eau transversal (EF011012) | Non |
| Convient pour une installation souterraine (EF003689) | Non |
| Gaine de protection (EF001691) | Sans |
| Matériau de la gaine (EF001625) | Autre |
| Spécification du matériau de gaine (EF011806) | Autre |
| Couleur de la gaine (EF001618) | Autre |
| À faible dégagement de fumée selon IEC 61034-2 (EF003799) | Non |
| Résistant à l'huile selon IEC 60811-404 (EF009770) | Non |
| Diamètre externe approx. (EF003921) | 6.4 mm |
| Rayon de courbure minimal admissible, utilisation flexible/mouvement libre (EF011802) | 60 mm |
| Rayon de courbure minimal admissible, utilisation stationnaire/fixe (EF011803) | 30 mm |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Catégorie (EF001619) | Autre |
