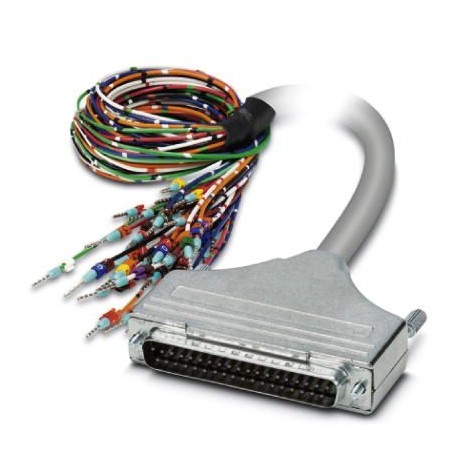

CAB-DSUB37M/OE/22/S/ 5M 2909624 PHOENIX CONTACT Câble
CAB-DSUB37M/OE/22/S/ 5M
2909624
PHOENIX_CONTACT
10
Câble

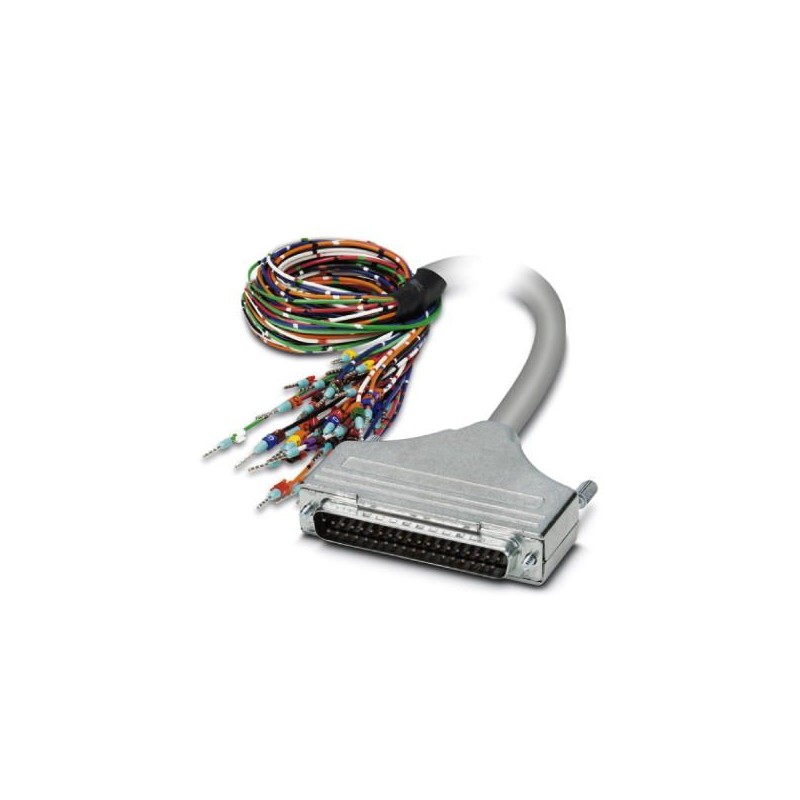

Câble rond blindé prêt à l’emploi ; connexion 1 : Conducteurs simples (37 pôles) (les conducteurs sont étiquetés et équipés d’embouts) ; Raccordement 2 : prise D-SUB (1x 37 pôles) ; Longueur du câble : 5 m
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent neuf mille six cent vingt quatre |
|---|---|
| Unité d'emballage | 1 pc |
| Quantité d'ordre Minimum | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626682198 |
| Poids par Pièce (hors emballage) | 22.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | NOUS (États-unis) |
Général
| Tension nominale UN | 125 V AC |
|---|---|
| 125 V DC | |
| Max. capacité de transport par chemin de | 2 Un |
| Max. résistance d'un conducteur | ≤ 0,05 Ω/m |
| Longueur de câble | 5 m |
| Fil unique, de section transversale | De 0,36 mm2 |
| Fil unique, section [AWG] | Vingt deux |
| Diamètre extérieur | 11.7 mm |
| Blindage | oui |
| Globale de la feuille et tresse de blindage |
Les conditions environnementales
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Connecteur 1
| Nom de la connexion | Au niveau du champ |
|---|---|
| Méthode de connexion | D-SUB pin strip |
| Nombre de connexions | Un |
| Nombre de postes | Trente sept |
Connecteur 2
| Nom de la connexion | Contrôleur de niveau |
|---|---|
| Méthode de connexion | Unique fils |
| Nombre de postes | Trente sept |
| Note | Les fils sont marqués et équipés de bagues. |
Code de couleur
| Connecteur 1 = connecteur 2 (facultatif) = de la couleur des fils | D-SUB37 (1) = noir |
|---|---|
| D-SUB37 (2) = blanc | |
| D-SUB37 (3) = rouge | |
| D-SUB37 (4) = vert | |
| D-SUB37 (5) = orange | |
| D-SUB37 (6) = bleu | |
| D-SUB37 (7) = blanc-noir | |
| D-SUB37 (8) = rouge-noir | |
| D-SUB37 (9) = vert-noir | |
| D-SUB37 (10) = orange-noir | |
| D-SUB37 (11) = bleu-noir | |
| D-SUB37 (12) = noir-blanc | |
| D-SUB37 (13) = rouge-blanc | |
| D-SUB37 (14) = vert-blanc | |
| D-SUB37 (15) = bleu-blanc | |
| D-SUB37 (16) = noir-rouge | |
| D-SUB37 (17) = blanc-rouge | |
| D-SUB37 (18) = orange-rouge | |
| D-SUB37 (19) = bleu-rouge | |
| D-SUB37 (20) = rouge-vert | |
| D-SUB37 (21) = orange-vert | |
| D-SUB37 (22) = noir-blanc-rouge | |
| D-SUB37 (23) = blanc-noir-rouge | |
| D-SUB37 (24) = - rouge-noir-blanc | |
| D-SUB37 (25) = vert-noir-blanc | |
| D-SUB37 (26) = orange-noir-blanc | |
| D-SUB37 (27) = bleu-noir-blanc | |
| D-SUB37 (28) = noir-rouge-vert | |
| D-SUB37 (29) = blanc-rouge-vert | |
| D-SUB37 (30) = - rouge-noir-vert | |
| D-SUB37 (31) = vert-noir-orange | |
| D-SUB37 (32) = orange-noir-vert | |
| D-SUB37 (33) = bleu-blanc-orange | |
| D-SUB37 (34) = noir-blanc-orange | |
| D-SUB37 (35) = blanc-rouge-orange | |
| D-SUB37 (36) = orange-blanc-bleu | |
| D-SUB37 (37) = blanc-rouge-bleu |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent quarante deux mille deux centeCl@ss 6.0Vingt sept million deux cent quarante neuf mille deux centeCl@ss 7.0Vingt sept million deux cent quarante neuf mille deux cent cinqeCl@ss 8.0Vingt sept million deux cent quarante neuf mille deux cent cinqeCl@ss 9.0Vingt sept million deux cent quarante deux mille deux cent vingt
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 5 m |
| Adapté à une carte d'entrée PLC (EF008271) | Non |
| Adapté à une carte de sortie PLC (EF008272) | Non |
| Adapté aux signaux numériques (EF008273) | Non |
| Adapté aux signaux analogiques (EF008274) | Non |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 37 |
