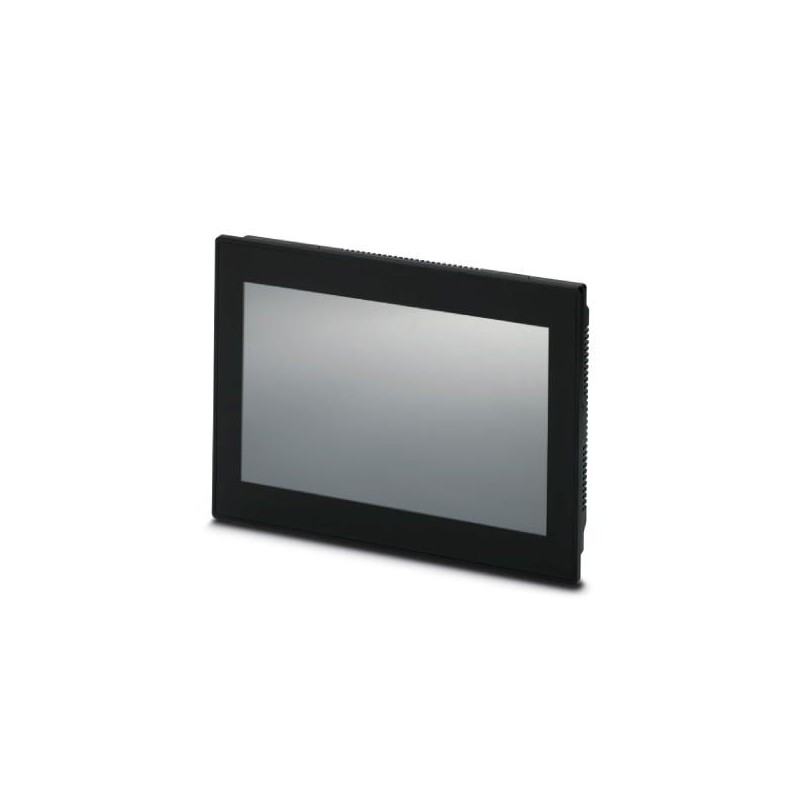

PHOENIX_CONTACT BTP 2102W 1046667 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

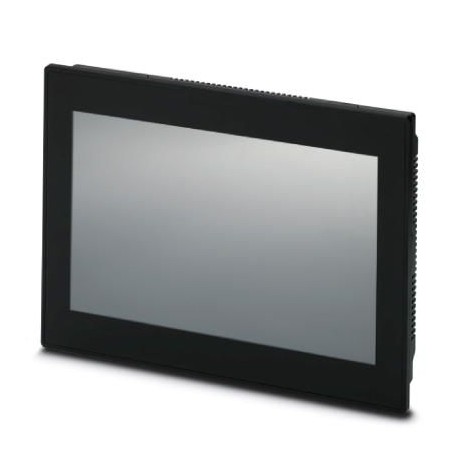

BTP 2102W 1046667 PHOENIX CONTACT Panneau tactile

Référence: BTP 2102W

Code: 1046667

Fabricant: PHOENIX_CONTACT

Description:

Panneau tactile
Écran tactile avec écran TFT de 25,7 cm/10,1" (analogique-résistif (polyester)), 1024 x 600 pixel(s) (WSVGA), 262144 couleurs, Arm® Cortex-A7®, 700MHz i.MX6 UL, 2x COM (RS-232/422/485), 1x USB 2.0, Typ A, 1x USB 2.0, Typ B, 1x Ethernet (10/100 MBits/s), RJ45, Windows Embedded Compact 7 et logiciel® utilisateur : Visu+. (Système de bus : SIN)

Catégories:

  • Commande industrielle API > Panneau à écran graphique
  • PHOENIX_CONTACT > Systèmes de contrôle

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 831,99 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Clé De Données Commerciales

OrderkeyMillion quarante six mille six cent soixante sept
Unité d'emballage1 pc
GTIN4055626644103
Poids par Pièce (hors emballage)900.000 g
Tarif des douanes numéroQuatre vingt quatre million sept cent quatorze mille cent
Pays d'origineDANS (Inde)

Note

L'utilisation de la restrictionCEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement

Dimensions

Dimension extérieure, largeur268 mm
Dimension extérieure, hauteur190 mm
Dimension extérieure, profondeur5 mm
Remarque concernant la dimension extérieureDimensions de la plaque frontale
La dimension d'Installation, largeur256 mm
La dimension d'Installation, hauteur178 mm
La dimension d'Installation, de la profondeur33 mm
Remarque concernant l'installation de la dimensionInstallation de découpe

Affichage

AffichageDe 25,9 cm / 10.2" TFT
Luminosité300 cd/m2 typique (réglable)
La résolution de l'écran800 x 480 Pixels(WVGA)
Rétro-éclairageLED
Rétroéclairage de l'écran MTBF20000 h
La technologie tactileanalogique résistif (polyester)
Les couleurs262144 couleurs
La lecture de l'angle gauche65 °
La lecture de l'angle droit65 °
La lecture de l'angle de sommet45 °
La lecture de l'angle en bas65 °

Données de l'ordinateur

ProcesseurARM9™j'.MX28, 454 MHz
Système d'exploitationWindows®CE 6.0
L'utilisateur du logicielVisu+
RAM128 MO DE MÉMOIRE SDRAM DDR2
De stockage de masseFlash, 512 MO
Réseau1 x Ethernet (10/100 Mbit / s), RJ45
Interfaces2x COM (RS-232/422/485)
1x USB 2.0, Type A
1x USB 2.0 Type B
Système de Bussans
Les fentes1x SD

Général

Matériau du boîtierEn plastique
Type de montageAvant l'installation
Poids900 g

Conditions ambiantes

Degré de protectionIP66 (sur l'avant), IP20 (sur le dos)
Température ambiante (fonctionnement)0 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 85 °C
Admissible à l'humidité (fonctionnement)10 % ... 95 % (sans condensation)
Admissible d'humidité (stockage/transport)10 % ... 95 % (sans condensation)
Vibrations (fonctionnement)DIN EN 60068-2-6
ChocDIN EN 60068-2-27

Périphérique d'alimentation

Type consommation de courant0,3 A
Unité d'alimentation24 V DC ±15 %

Les normes et les Règlements

ChocDIN EN 60068-2-27
Vibrations (fonctionnement)DIN EN 60068-2-6

Les Classifications

ETIM for 1046667 Commande industrielle API (EC001412)

Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec écran couleur (EF003097)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre de pixels, horizontal (EF003099)
Valeur de la caractéristique1024
Nom de la caractéristiqueNombre de pixels, vertical (EF003100)
Valeur de la caractéristique600
Nom de la caractéristiqueTechnologie tactile (EF010884)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAvec système de message (tampon et acquittement inclus) (EF003110)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP66
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique0 °C
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur de l'avant (EF003651)
Valeur de la caractéristique268 mm
Nom de la caractéristiqueHauteur de l'avant (EF003652)
Valeur de la caractéristique190 mm
Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique33 mm
