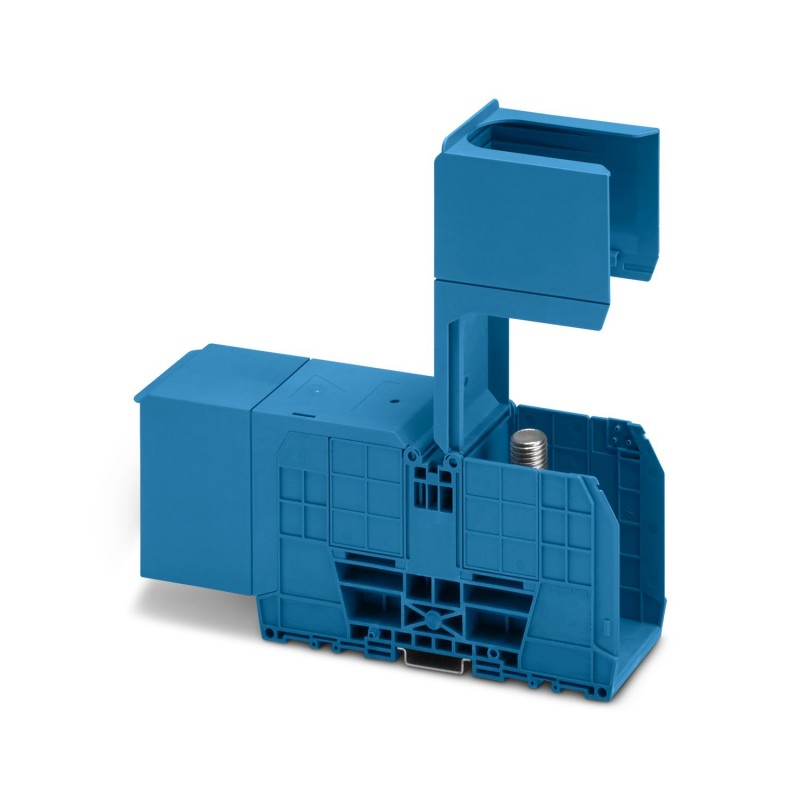

RBO 16-HC BU 3247990 PHOENIX CONTACT Bloc de jonction à tige filetée
RBO 16-HC BU
3247990
PHOENIX_CONTACT
5
Bloc de jonction à tige filetée
Bornier à goujons, tension nominale : 1500 V, courant nominal : 520 A, nombre de connexions : 2, nombre de pôles : 1, type de connexion : Connexion à goujons, 1er étage, Section dimensionnelle : 300 mm², classe de montage : NS 35/7,5, NS 35/15, à vis directe, couleur : bleu
Bloc de jonction à boulon, tension nominale: 1000 V, intensité nominale: 520 A, nombre de connexions: 2, nombre de pôles: 1, type de raccordement: Raccordement boulonné, Section de référence: 300 mm2, type de montage: NS 35/7,5, NS 35/15, vissage direct, coloris: bleu
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Bloc de jonctions à tige filetée |
| Domaine d'application | Industrie ferroviaire |
| Construction des machines | |
| Construction d’installations | |
| Nombre de pôles | 1 |
| Pas | 54,8 mm |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Propriétés électriques
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 16,22 W |
Caractéristiques de raccordement
| Nombre de raccordements par étage | 2 |
| Section nominale | 300 mm² |
| Longueur à dénuder | La longueur à dénuder dépend de la consigne du fabricant de cosses. |
| Connexion selon la norme | CEI 60947-7-1 |
| Int. nom. | 520 A |
| Courant de charge maximal | 520 A (pour une section de conducteur de 300 mm²) |
| Tension nominale | 1000 V |
| Section nominale | 300 mm² |
| Raccordement de la cosse DIN 46234:1980-03 | |
| Connexion selon la norme | DIN 46234:1980-03 |
| Section | 25 mm² ... 300 mm² |
| Section AWG | 4 ... 600 kcmil (conversion selon CEI) |
| Diamètre de l'œil | 17 mm |
| Largeur | 38 mm |
| Diamètre des boulons | 16 mm |
| Filetage vis | M16 |
| Couple de serrage | 25 ... 35 Nm |
| Connexion selon la norme | DIN 46235:1983-07 |
| Section | 25 mm² ... 300 mm² |
| Section AWG | 4 ... 600 kcmil (conversion selon CEI) |
| Diamètre de l'œil | 17 mm |
| Largeur | 48 mm |
| Diamètre des boulons | 16 mm |
| Filetage vis | M16 |
| Couple de serrage | 25 ... 35 Nm |
Données Ex
| Données assignées (ATEX/IECEx) | |
| Repérage | II 2 GD Ex eb IIC Gb |
| Plage de température de service | -60 °C ... 110 °C |
| Accessoires homologués Ex | 0800886 E/NS 35 N |
| Liste ponts | / RBO 16-VS 2 / 3244685 |
| / RBO 16-VS 3 / 3244698 | |
| Données de pontage | 520 A / 300 mm² |
| Augmentation de température Ex | 40 K (520 A / 300 mm²) |
| Tension de référence | 1100 V |
| lorsque le pontage est réalisé avec un pont | 1100 V |
| Tension d'isolement assignée | 1000 V |
| Sortie | (permanent) |
| Étage Ex Généralités | |
| Courant de référence | 520 A |
| Courant de charge maximal | 520 A |
| Résistance de contact | 0,02 mΩ |
| Caractéristiques raccordement Ex Généralités | |
| Plage couple | 25 Nm ... 35 Nm |
| Section nominale | 300 mm² |
| Section assignée AWG | 600 kcmil |
| Capacité de raccordement rigide | 25 mm² ... 300 mm² |
| Capacité de raccordement AWG | 4 ... 600 kcmil |
| Capacité de raccordement flexible | 25 mm² ... 300 mm² |
| Capacité de raccordement AWG | 4 ... 600 kcmil |
| 2 conducteurs rigides de même section | 25 mm² ... 300 mm² |
| 2 conducteurs de même section AWG, rigides | 4 ... 600 kcmil |
| 2 conducteurs souples de même section | 25 mm² ... 300 mm² |
| 2 conducteurs de même section AWG, souples | 4 ... 600 kcmil |
Dimensions
| Dessin coté |  |
| Largeur | 54,8 mm |
| Hauteur | 283,5 mm |
| Profondeur sur NS 35/7,5 | 91,8 mm |
| Profondeur sur NS 35/15 | 99,3 mm |
| Longueur de la tige filetée | 45 mm |
| Pas | 54,8 mm |
Indications sur les matériaux
| Couleur | bleu (RAL 5015) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
Contrôles électriques
| Essai de tension de choc | |
| Tension témoin valeur de consigne | 9,8 kV |
| Résultat | Essai réussi |
| Essai d'échauffement | |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résultat | Essai réussi |
| Résistance aux courants de courte durée 300 mm² | 36 kA |
| Résultat | Essai réussi |
| Rigidité diélectrique à fréquence industrielle | |
| Tension témoin valeur de consigne | 2,2 kV |
| Résultat | Essai réussi |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
Contrôles mécaniques
| Résistance mécanique | |
| Résultat | Essai réussi |
| Fixation sur le support | |
| Profilé/support de fixation | NS 35 |
| Force d'essai, valeur de consigne | 20 N |
| Résultat | Essai réussi |
Conditions environnementales et de durée de vie
| Essai au brûleur à aiguille | |
| Temps d'action | 30 s |
| Résultat | Essai réussi |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre | Essai de durée de vie catégorie 1, classe B, sur coffret du véhicule |
| Fréquence | f1= 5 Hz jusqu'à f2= 150 Hz |
| Niveau ASD | 1,857 (m/s²)²/Hz |
| Accélération | 0,8g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 5g |
| Durée des chocs | 30 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
Montage
| Type de montage | NS 35/7,5 |
| NS 35/15 | |
| vissage direct |
| Caractéristique | Valeur |
|---|---|
| Courant assigné In (EF008250) | 520 A |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par boulon |
| Finition raccordement électrique 2 (EF002527) | Raccordement par boulon |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 54.8 mm |
| Hauteur (EF000040) | 283.5 mm |
| Profondeur (EF000049) | 91.8 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Bleu |
| Étages reliés à l'intérieur (EF002661) | Oui |
