> >>SSK 110 KER-EX 0502058 PHOENIX CONTACT Blocs de jonction simple
Produit précédent Produit suivant

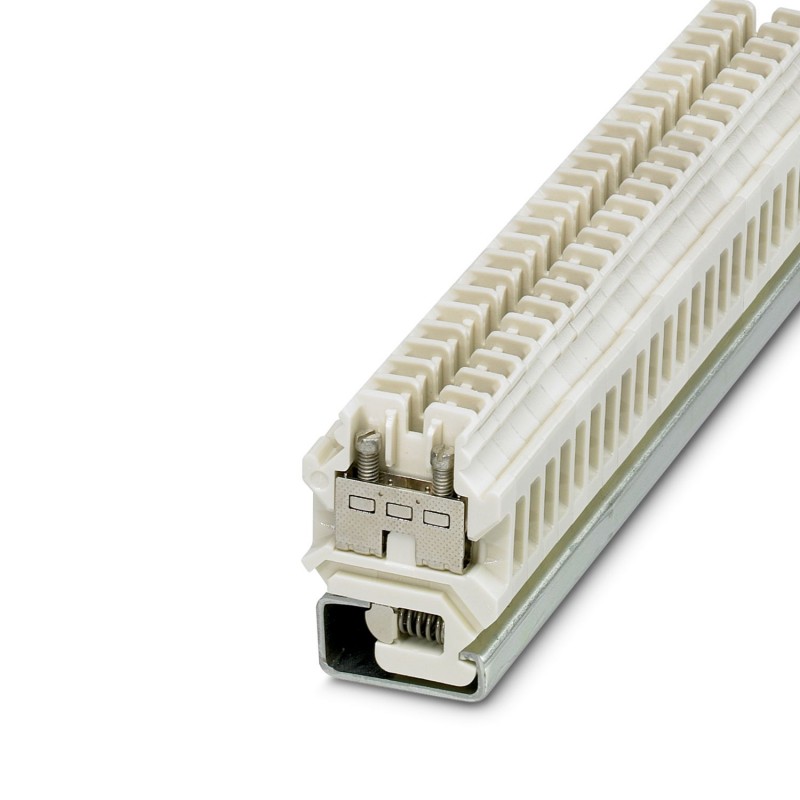

SSK 110 KER-EX 0502058 PHOENIX CONTACT Blocs de jonction simple Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SSK 110 KER-EX 0502058 PHOENIX CONTACT Blocs de jonction simple

SSK 110 KER-EX

0502058

PHOENIX_CONTACT

50

Blocs de jonction simple

Plus de détails


Blocs de jonction > Bloc de jonction traversant

Terminaux

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $714.90
Prix unitaire: $14.30

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données commerciales

Code de commande 0502058
Unité de conditionnement 50 pcs
Quantité minimum de commande 50 pcs
Page catalogue Page 512 (C-1-2017)
GTIN 4017918002510
Poids par pièce (hors emballage) 0,026 KGM
Numéro du tarif douanier 85369010
Pays d'origine DE (Allemagne)

Généralités

Nombre d'étages 1
Nombre de connexions 2
Potentiels 1
Section nominale 6 mm²
Coloris ivoire
Matériau isolant PA
Matériau Céramique
Classe d'inflammabilité selon UL 94 V0
Courant de charge maximal 57 A (pour section de conducteur 10 mm²)
Tension de choc assignée 8 kV
Degré de pollution 3
Catégorie de surtension III
Groupe d'isolant I
Puissance dissipée maximale en condition nominale 1,31 W
Courant de charge maximal 57 A (pour section de conducteur 10 mm²)
Intensité nominale IN 41 A
Tension nominale UN 800 V
Paroi latérale ouverte oui
Spécific. contrôle protection contre contact DIN EN 60529 (VDE 0470-1):2000-09
Protection contre les risques de contact avec le dos de la main garanti
Protection des doigts garanti
Résultat de l'essai de tension de choc Test réussi
Valeur de consigne essai de tension de choc 9,8 kV
Résultat de l'essai de tension de tenue aux courants alternatifs Test réussi
Val. cons. tension tenue courants altern. 2 kV
Résultat du contrôle de la résistance mécanique des bornes (raccordement conducteur x5) Test réussi
Résultat contrôle de courbure Test réussi
Contrôle de courbure vitesse de rotation 10 tr./min
Contrôle de courbure tours 135
Contrôle courbure section conducteur/poids 0,5 mm2/0,3 kg
6 mm2/1,4 kg
10 mm2/2 kg
Résultat contrôle de traction Test réussi
Contrôle de traction section conducteur 0,5 mm²
Valeur de consigne force de traction 20 N
Contrôle de traction section conducteur 6 mm²
Valeur de consigne force de traction 80 N
Contrôle de traction section conducteur 10 mm²
Valeur de consigne force de traction 90 N
Résultat ajustement serré sur le support de fixation Test réussi
Ajustement serré sur support de fixation NS 32
Valeur de consigne 5 N
Résultat essai de chute de tension Test réussi
Exigence chute de tension ≤ 3,2 mV
Résultat essai d'échauffement Test réussi
Résultat résistance aux courts-circuits Test réussi
Contrôle résistance aux courts-circuits section conducteur 6 mm²
Courant instantané 0,72 kA
Contrôle résistance aux courts-circuits section conducteur 10 mm²
Courant instantané 1,2 kA
Indice relatif température matériau isolant (Elec. ; UL 746 B) 1000 °C

Dimensions

Largeur 8,4 mm
Largeur de flasque 4 mm
Longueur 38 mm
Hauteur NS 32 51 mm

Caractéristiques de raccordement

Type de raccordement Raccordement vissé
Connexion selon la norme CEI 60947-7-1
Section de conducteur rigide min. 0,5 mm²
Section de conducteur rigide max. 10 mm²
Section du conducteur AWG min. 20
Section du conducteur AWG max. 8
Section de conducteur souple min. 0,5 mm²
Section de conducteur souple max. 6 mm²
Section de conducteur souple AWG min. 20
Section de conducteur AWG souple max. 10
Section de conducteur souple avec embout sans cône d'entrée isolant max. 0,5 mm²
6 mm²
Section de conducteur souple avec embout et cône d'entrée isolant min. 0,5 mm²
Section de conducteur souple avec embout et cône d'entrée isolant max. 4 mm²
2 conducteurs rigides de même section min. 0,5 mm²
2 conducteurs rigides de même section max. 2,5 mm²
2 conducteurs souples de même section min. 0,5 mm²
2 conducteurs souples de même section max. 2,5 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. 0,5 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. 2,5 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. 0,5 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. 2,5 mm²
Connexion selon la norme CEI/EN 60079-7
Section de conducteur rigide min. 0,5 mm²
Section de conducteur rigide max. 10 mm²
Section du conducteur AWG min. 20
Section du conducteur AWG max. 8
Section de conducteur souple min. 0,5 mm²
Section de conducteur souple max. 6 mm²
Section de conducteur souple AWG min. 20
Section de conducteur AWG souple max. 10
Longueur à dénuder 10 mm
Gabarit A4
Filetage vis M4
Couple de serrage min. 1,5 Nm
Couple de serrage max. 1,8 Nm

Normes et spécifications

Connexion selon la norme CSA
CEI 60947-7-1
Classe d'inflammabilité selon UL 94 V0

Environmental Product Compliance

China RoHS Période d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf 68 Mbytes
PHOENIX CONTACT-0502058-SSK 110 KER-EX 105 Kbytes PHOENIX CONTACT-0502058-SSK 110 KER-EX
