PHOENIX_CONTACTTerminauxSSK 0525 KER-EX 0501059 PHOENIX CONTACT Blocs de jonction simple

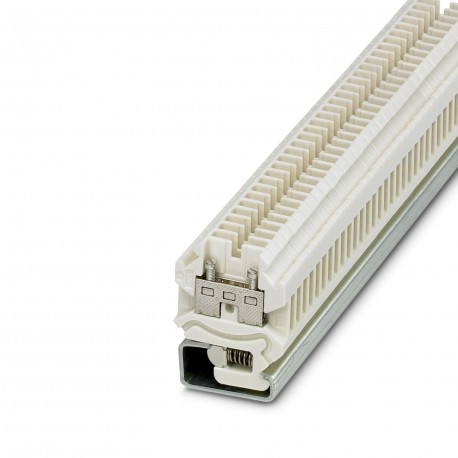

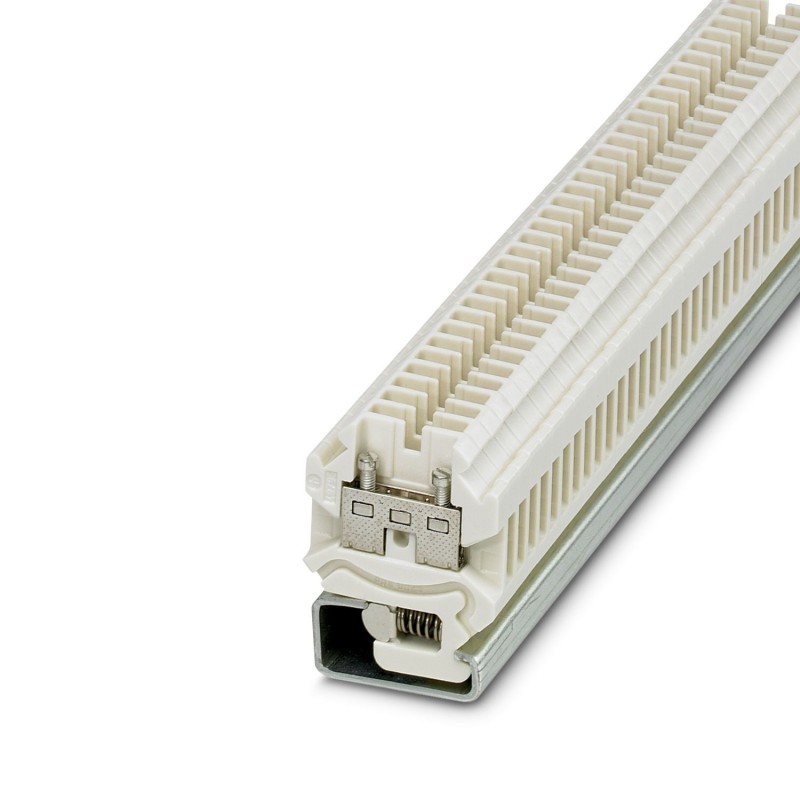

PHOENIX_CONTACT SSK 0525 KER-EX 0501059 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SSK 0525 KER-EX 0501059 PHOENIX CONTACT Blocs de jonction simple

Référence: SSK 0525 KER-EX

Code: 0501059

Fabricant: PHOENIX_CONTACT

Description:

Blocs de jonction simple
Borne de rail d’étape de connexion, type de connexion: connexion à vis, section: 0,2 mm²-4 mm², AWG 24-12, largeur: 6,2 mm, couleur: blanc, type de montage: NS 32, matériau d’isolation: céramique
Bloc de jonction de traversée, connectique : Raccordement vissé, section : 0,2 mm2-4 mm2, AWG 24-12, largeur : 6,2 mm, coloris : blanc, type de montage : NS 32, matériau d'isolement : Céramique

Catégories:

  • Blocs de jonction > Bloc de jonction traversant
  • PHOENIX_CONTACT > Terminaux

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 712,02 €

Prix unitaire: 14,2404 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitBloc de jonction pour haute température
Nombre de connexions2
Nombre de rangées1
Potentiels1
État de la gestion des données
Révision de l'article04
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution3
Propriétés électriques
Tension de tenue aux chocs assignée8 kV
Puissance dissipée maximale en condition nominale0,77 W
Caractéristiques de raccordement
Nombre de raccordements par étage2
Section nominale2,5 mm²
Etage 1 en haut 1 en bas 1
Filetage visM3
Couple de serrage0,5 ... 0,6 Nm
Longueur à dénuder9 mm
GabaritA3
Connexion selon la normeCEI 60947-7-1
Section de conducteur rigide0,2 mm² ... 4 mm²
Section du conducteur AWG24 ... 12 (conversion selon CEI)
Section de conducteur souple0,2 mm² ... 4 mm²
Section de conducteur souple [AWG]24 ... 12 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)0,25 mm² ... 2,5 mm²
Section de conducteur flexible (embout avec douille en plastique)0,25 mm² ... 1,5 mm²
2 conducteurs rigides de même section0,2 mm² ... 1,5 mm²
2 conducteurs souples de même section0,2 mm² ... 1,5 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique0,25 mm² ... 1,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique0,5 mm² ... 1,5 mm²
Int. nom.24 A
Courant de charge maximal32 A (pour une section de conducteur de 4 mm²)
Tension nominale690 V
Section nominale2,5 mm²
Données Ex
Données assignées (ATEX/IECEx)
Repérage II 2 GD  Ex eb IIC Gb
Plage de température de service-60 °C ... 180 °C
Accessoires homologués Ex0201061 D-SSK 0525 KER
1201044 E/1
Liste pontsPont en chaîne / KB- 6 / 0201472
Données de pontage28 A / 4 mm²
Augmentation de température Ex40 K (31,3 A  / 4 mm²)
Tension de référence440 V
lorsque le pontage est réalisé avec un pont440 V
Tension d'isolement assignée400 V
Sortie(permanent)
Étage Ex Généralités
Courant de référence28 A
Courant de charge maximal28 A
Résistance de contact0,94 mΩ
Caractéristiques raccordement Ex Généralités
Plage couple0,5 Nm ... 0,6 Nm
Section nominale4 mm²
Section assignée AWG12
Capacité de raccordement rigide0,2 mm² ... 4 mm²
Capacité de raccordement AWG24 ... 12
Capacité de raccordement flexible0,25 mm² ... 4 mm²
Capacité de raccordement AWG22 ... 12
Dimensions
Largeur6,2 mm
Largeur de couvercle3,5 mm
Hauteur38 mm
Profondeur sur NS 3248 mm
Indications sur les matériaux
Couleurivoire (RAL 1014)
MatériauCéramique
Groupe d'isolantI
Indice relatif température matériau isolant (Elec. ; UL 746 B)1000 °C
Contrôles électriques
Essai de tension de choc
Tension témoin valeur de consigne9,8 kV
RésultatEssai réussi
Essai d'échauffement
Exigence contrôle de l'échauffementAugmentation de température ≤ 45 K
RésultatEssai réussi
Résistance aux courants de courte durée 4 mm²0,48 kA
RésultatEssai réussi
Rigidité diélectrique à fréquence industrielle
Tension témoin valeur de consigne1,89 kV
RésultatEssai réussi
Propriétés mécaniques
Caractéristiques mécaniques
Paroi latérale ouverteoui
Contrôles mécaniques
Résistance mécanique
RésultatEssai réussi
Fixation sur le support
Profilé/support de fixationNS 32
Force d'essai, valeur de consigne1 N
RésultatEssai réussi
Recherche de dommages et de desserrage des conducteurs
Vitesse de rotation10 tr./min
Tours135
Section de conducteur/poids0,2 mm2/0,2 kg
4 mm2/0,9 kg
RésultatEssai réussi
Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-60 °C ... 180 °C
Température ambiante (stockage/transport)-25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 à +70 °C)
Température ambiante (montage)-5 °C ... 70 °C
Température ambiante (confirmation)-5 °C ... 70 °C
Humidité de l'air admissible (fonctionnement)20 % ... 90 %
Humidité de l'air admissible (stockage/transport)30 % ... 70 %
Normes et spécifications
Connexion selon la normeCEI 60947-7-1
Montage
Type de montageNS 32
